公布日：2023.06.02
申请日：2022.12.16
分类号：C02F9/00(2023.01)I;C02F1/78(2023.01)I;C02F1/72(2023.01)I;C02F1/461(2023.01)I;C02F1/00(2023.01)N;C02F1/52(2023.01)N;C02F3/00(2023.01)N;C02F1/
44(2023.01)N;C02F101/30(2006.01)N
摘要
本发明公开了一种基于双级臭氧催化氧化的难降解有机废水处理系统，包括水流依次流经的格栅调节池、混凝沉淀池、生化反应区、两级臭氧催化氧化区和生物滤池，所述两级臭氧催化氧化区包括臭氧电催化氧化区和臭氧催化剂催化氧化区，所述臭氧电催化氧化区内设置有用于臭氧电催化的电极板，所述臭氧催化剂催化氧化区内设置有用于固定催化剂的催化剂滤筒；所述臭氧电催化氧化区和臭氧催化剂催化氧化区的底部均设置有曝气装置。本申请的废水处理系统，通过布置两级臭氧催化氧化区，有效提高了臭氧被催化成高氧化性自由基的程度，进而改善了废水处理效果。
权利要求书
1.一种基于双级臭氧催化氧化的难降解有机废水处理系统，其特征在于：包括水流依次流经的格栅调节池、混凝沉淀池、生化反应区、两级臭氧催化氧化区和生物滤池，所述两级臭氧催化氧化区包括臭氧电催化氧化区和臭氧催化剂催化氧化区，所述臭氧电催化氧化区内设置有用于臭氧电催化的电极板，所述臭氧催化剂催化氧化区内设置有用于固定催化剂的催化剂滤筒；所述臭氧电催化氧化区和臭氧催化剂催化氧化区的底部均设置有曝气装置。
2.根据权利要求1所述的基于双级臭氧催化氧化的难降解有机废水处理系统，其特征在于：所述臭氧电催化氧化区内的曝气装置通过臭氧发生器曝气，所述臭氧催化剂催化氧化区内的曝气装置通过导气管与臭氧电催化氧化区气流连通而利用臭氧电催化氧化区的尾气曝气。
3.根据权利要求2所述的基于双级臭氧催化氧化的难降解有机废水处理系统，其特征在于：所述臭氧催化剂催化氧化区通过导气管与生化反应区及生物滤池气流连通。
4.根据权利要求3所述的基于双级臭氧催化氧化的难降解有机废水处理系统，其特征在于：所述催化剂滤筒包括环形骨架以及贴合在环形骨架内、外侧壁的过滤膜，所述催化剂填充在环形骨架形成的环形腔内；催化剂滤筒的顶部设置有出水管。
5.根据权利要求4所述的基于双级臭氧催化氧化的难降解有机废水处理系统，其特征在于：所述出水管包括出水支管和出水总管，所述出水支管的一端与催化剂滤筒的顶部连接，另一端与出水总管连通。
6.根据权利要求1-5任意一项所述的基于双级臭氧催化氧化的难降解有机废水处理系统，其特征在于：所述臭氧电催化氧化区内的两块电极板之间通过弹性件连接。
发明内容
为了克服现有技术中存在的不足，本发明的目的在于提供一种基于双级臭氧催化氧化的难降解有机废水处理系统，以便提高废水处理效果。
本发明通过以下技术手段解决上述问题：

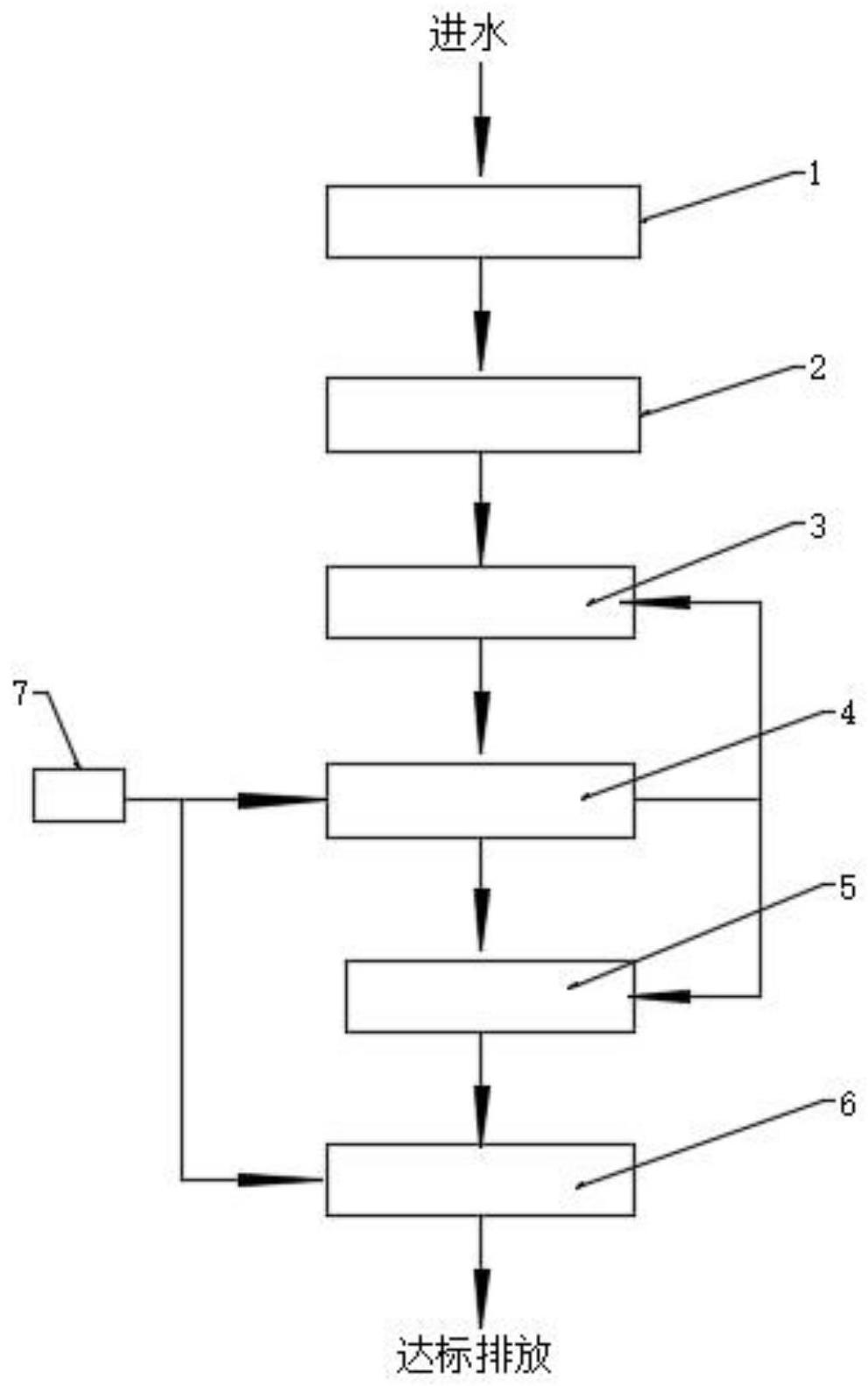

一种基于双级臭氧催化氧化的难降解有机废水处理系统，包括水流依次流经的格栅调节池、混凝沉淀池、生化反应区、两级臭氧催化氧化区和生物滤池，所述两级臭氧催化氧化区包括臭氧电催化氧化区和臭氧催化剂催化氧化区，所述臭氧电催化氧化区内设置有用于臭氧电催化的电极板，所述臭氧催化剂催化氧化区内设置有用于固定催化剂的催化剂滤筒；所述臭氧电催化氧化区和臭氧催化剂催化氧化区的底部均设置有曝气装置。
进一步，所述臭氧电催化氧化区内的曝气装置通过臭氧发生器曝气，所述臭氧催化剂催化氧化区内的曝气装置通过导气管与臭氧电催化氧化区气流连通而利用臭氧电催化氧化区的尾气曝气。
进一步，所述臭氧催化剂催化氧化区通过导气管与生化反应区及生物滤池气流连通。
进一步，所述催化剂滤筒包括环形骨架以及贴合在环形骨架内、外侧壁的过滤膜，所述催化剂填充在环形骨架形成的环形腔内；催化剂滤筒的顶部设置有出水管。
进一步，所述出水管包括出水支管和出水总管，所述出水支管的一端与催化剂滤筒的顶部连接，另一端与出水总管连通。
进一步，所述臭氧电催化氧化区内的两块电极板之间通过弹性件连接。
相比于现有技术，本发明的有益效果在于：
1、本申请的废水处理系统，通过布置两级臭氧催化氧化区，臭氧经过两级催化，其中一级的臭氧通过电催化，另一级的臭氧通过催化剂催化，有效提高了臭氧被催化成高氧化性自由基的程度，进而改善了废水处理效果。
2、进一步来说，用于臭氧电催化的两块电极板之间通过弹性件连接，使得二者之间的间距可以根据进水流量大小自适应调节，提高电催化反应速率。
3、进一步来说，有效利用臭氧发生器产生的臭氧及制备臭氧过程中所需的纯氧，臭氧发生器在制备臭氧的过程中，氧气的转换率一般在8％左右，剩余的氧气被充分利用在生化反应区和生物滤池。
（发明人：刘君;岳中秋;朱春游;向伟;余晗;屈林;张玲）
