公布日：2023.04.04
申请日：2023.01.16
分类号：C02F1/00(2023.01)I;B01D33/17(2006.01)I;B01D33/56(2006.01)I;B01D33/68(2006.01)I;B01D33/76(2006.01)I;B01D33/80(2006.01)I
摘要
本发明属于污水处理领域，尤其涉及一种无动力生活污水处理中心，包括污水箱，污水箱固定连接有虹吸管，虹吸管内开设有连通污水箱内外的水道，虹吸管内固定连接有安装架，安装架转动连接有第三轴，第三轴圆周面上位于安装架上侧处固定连接有限位块，第三轴固定连接有螺旋板，螺旋板固定连接有过滤盘，过滤盘圆锥面上开设有多个过滤缝，过滤盘远圆环处与虹吸管转动连接，过滤盘圆环处外壁上按圆周方向均匀分布固定连接有多个搅动板，污水箱底部为向中心倾斜的坡面状。本发明能够利用虹吸的效果将污水排除污水箱，并在排水的过程中将污水中的垃圾过滤，同时实现收集排除垃圾并在长时间未排水时对污水除臭的效果。
权利要求书

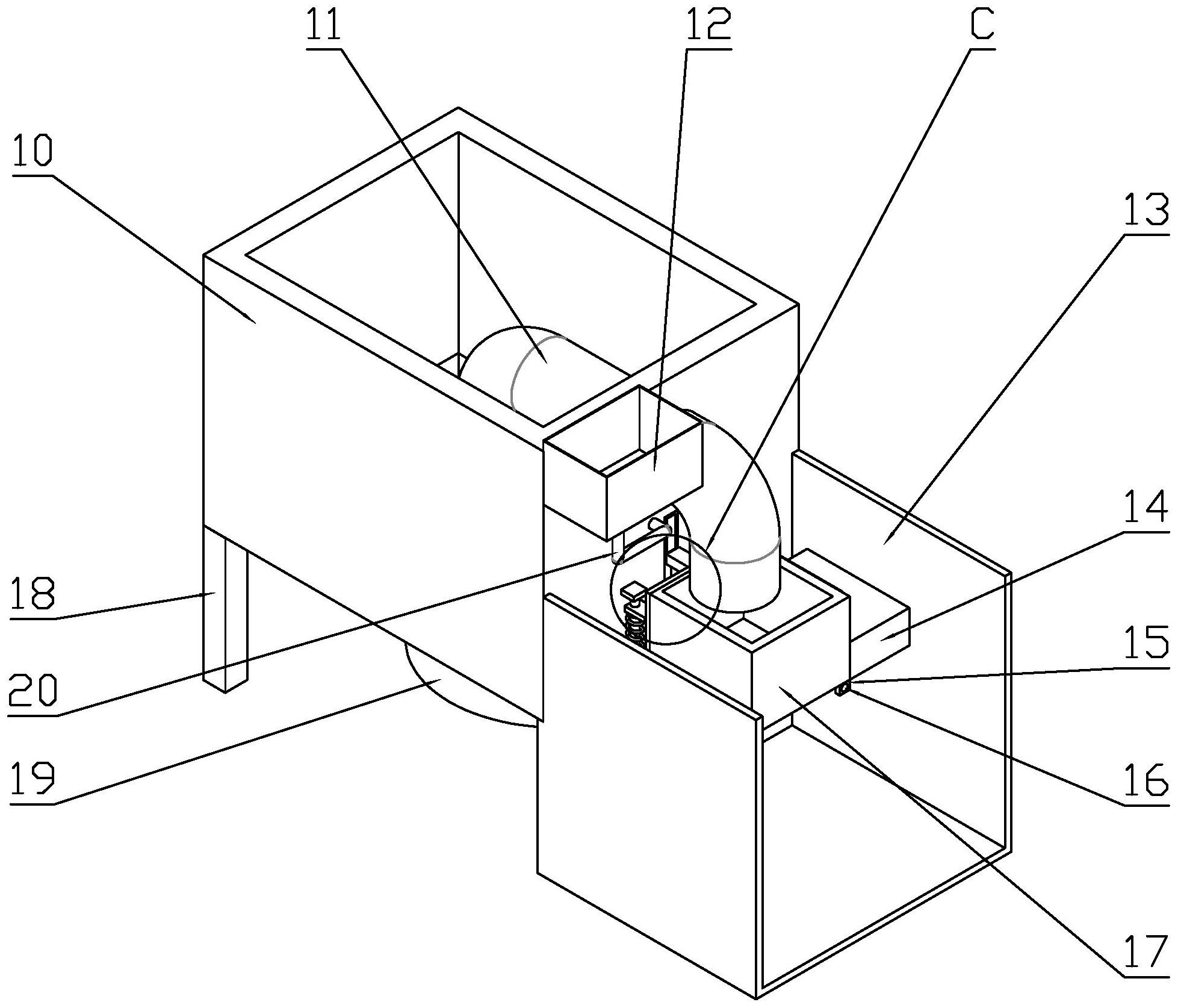

1.一种无动力生活污水处理中心，包括污水箱(10)，所述污水箱(10)其中一竖直壁处固定连接有虹吸管(11)，所述虹吸管(11)位于污水箱(10)内部的一端弯折向下朝向污水箱(10)内部中心处且靠近污水箱(10)底部，所述虹吸管(11)位于污水箱(10)外侧的一端向下弯折其水平高度高于虹吸管(11)位于污水箱(10)内的一端，所述虹吸管(11)内开设有连通污水箱(10)内外的水道(35)，所述虹吸管(11)位于污水箱(10)内部的一端的水道(35)内固定连接有安装架(38)，所述安装架(38)中心处转动连接有第三轴(36)，所述第三轴(36)圆周面上位于安装架(38)上侧处固定连接有限位块(56)，所述第三轴(36)靠近污水箱(10)底部的一端固定连接有螺旋板(37)，所述螺旋板(37)远离第三轴(36)的一端固定连接有过滤盘(41)，所述过滤盘(41)圆锥面上按圆周方向均匀分布开设有多个过滤缝(40)，所述过滤盘(41)远离污水箱(10)底部的一端的圆环处与虹吸管(11)转动连接，所述过滤盘(41)圆环处外壁上按圆周方向均匀分布固定连接有多个搅动板(39)，所述污水箱(10)底部为向中心倾斜的坡面状。
2.根据权利要求1所述的一种无动力生活污水处理中心，其特征在于，所述污水箱(10)底部中心处开设有集污口(52)，所述污水箱(10)底侧位于过滤盘(41)处固定连接有排污箱(19)，所述排污箱(19)远离污水箱(10)的一端远离集污口(52)的一侧开设有排污口(34)，所述排污箱(19)内中心处转动连接有与污水箱(10)紧密贴合的第二轴(33)，所述(3)位于排污箱(19)内的圆周面上按圆周方向均匀分布固定连接有多个排污板(32)，每个所述排污板(32)与污水箱(10)和排污箱(19)紧密贴合，所述污水箱(10)靠近虹吸管(11)伸出污水箱(10)外的一侧固定连接有排水道(13)，所述第二轴(33)伸出排污箱(19)的一端传动连接有穿过排水道(13)的齿轮箱(30)，所述齿轮箱(30)位于排水道(13)内的一端内啮合传动连接有螺杆(29)，所述螺杆(29)靠近虹吸管(11)的一端固定连接有驱动块(23)，所述驱动块(23)远离污水箱(10)的一侧固定连接有安装板(28)。
3.根据权利要求2所述的一种无动力生活污水处理中心，其特征在于，所述安装板(28)靠近污水箱(10)的一侧位于驱动块(23)的两侧固定连接有两个滑块(26)，每个滑块(26)内滑动连接有滑杆(25)，每个滑杆(25)靠近虹吸管(11)的一端固定连接有与污水箱(10)固定连接的滑杆座(24)，每个所述滑杆(25)远离虹吸管(11)的一端固定连接有与排水道(13)固定连接的滑杆座(24)，每个所述滑块(26)与远离虹吸管(11)的滑杆座(24)之间固定连接有第一弹簧(27)，所述安装板(28)远离虹吸管(11)的一端其中一角处固定连接有轴座(15)，所述轴座(15)中固定连接有第一轴(16)，所述第一轴(16)上转动连接有另一组轴座(15)，此组所述轴座(15)靠近虹吸管(11)的一侧上固定连接有蓄能水箱(17)，所述蓄能水箱(17)水平方向上靠近轴座(15)的一侧上固定连接有配种块(14)，所述安装板(28)靠近轴座(15)的一端靠近虹吸管(11)的一侧固定连接有限位条(57)。
4.根据权利要求1所述的一种无动力生活污水处理中心，其特征在于，所述驱动块(23)内滑动连接有齿条顶块(22)，所述齿条顶块(22)与驱动块(23)内部之间固定连接有第二弹簧(46)，所述污水箱(10)靠近齿条顶块(22)处开设有直槽(45)，所述直槽(45)内滑动连接有与齿条顶块(22)固定连接的齿条(21)，所述污水箱(10)位于齿条(21)对应位置处开设有圆槽(44)，所述圆槽(44)内固定连接有机械计时器(47)，所述机械计时器(47)的动力端固定连接有蓄能轴(43)，所述蓄能轴(43)上位于齿条(21)对应位置处固定连接有与齿条(21)啮合传动连接的棘轮(42)，所述蓄能轴(43)远离机械计时器(47)与棘轮(42)的一端转动连接有与污水箱(10)固定连接的固定板(53)。
5.根据权利要求4所述的一种无动力生活污水处理中心，其特征在于，所述蓄能轴(43)远离机械计时器(47)的一端固定连接有摆动杆(49)，所述摆动杆(49)远离蓄能轴(43)的一侧远离蓄能轴(43)圆心的一端固定连接有滑柱(50)，所述污水箱(10)靠近驱动块(23)的一端内位于滑柱(50)对应位置开设有往复槽(54)，所述往复槽(54)内滑动连接有往复杆(51)，所述往复杆(51)靠近滑柱(50)的一端内开设有摆动杆(49)，所述滑柱(50)在摆动杆(49)中相对滑动，所述往复杆(51)伸入污水箱(10)内部的一端固定连接有挡板(55)。
6.根据权利要求4所述的一种无动力生活污水处理中心，其特征在于，所述污水箱(10)内位于挡板(55)对应位置处开设有送药道(48)，所述污水箱(10)外侧位于送药道(48)对应位置处固定连通连接有药管(20)，所述药管(20)远离送药道(48)的一端固定连通连接有与污水箱(10)固定连接的药箱(12)。
7.根据权利要求1所述的一种无动力生活污水处理中心，其特征在于，所述污水箱(10)底侧远离排水道(13)的一端固定连接有两个支脚(18)。
发明内容
本发明的目的是针对现有的技术存在上述问题，提出了一种无动力生活污水处理中心，利用虹吸原理将污水排除，并利用过滤盘过滤垃圾，利用虹吸过程中水的动力使过滤盘转动，利用离心力甩除吸附在过滤盘上的垃圾，避免堵塞，并在过滤盘转动的过程中产生涡流，将垃圾集中在集污口处，利用蓄能水箱下沉带动排污板将垃圾冲排污口处排除，并在蓄能水箱往复的运动中对挡板蓄能，使其在设备无动作一段时间后使药物进入污水箱，对污水进行除臭。
本发明的目的可通过下列技术方案来实现：一种无动力生活污水处理中心，包括污水箱，所述污水箱其中一竖直壁处固定连接有虹吸管，所述虹吸管位于污水箱内部的一端弯折向下朝向污水箱内部中心处且靠近污水箱底部，所述虹吸管位于污水箱外侧的一端向下弯折其水平高度高于虹吸管位于污水箱内的一端，所述虹吸管内开设有连通污水箱内外的水道，所述虹吸管位于污水箱内部的一端的水道内固定连接有安装架，所述安装架中心处转动连接有第三轴，所述第三轴圆周面上位于安装架上侧处固定连接有限位块，所述第三轴靠近污水箱底部的一端固定连接有螺旋板，所述螺旋板远离第三轴的一端固定连接有过滤盘，所述过滤盘圆锥面上按圆周方向均匀分布开设有多个过滤缝，所述过滤盘远离污水箱底部的一端的圆环处与虹吸管转动连接，所述过滤盘圆环处外壁上按圆周方向均匀分布固定连接有多个搅动板，所述污水箱底部为向中心倾斜的坡面状。通过虹吸作用排除污水箱内的污水，并通过过滤盘过滤垃圾，同时利用过滤盘的转动产生离心力甩除附着在过滤盘处的垃圾，同时过滤盘的转动产生涡流将污水中的垃圾聚集并沉降于污水箱中心处。
进一步的，所述污水箱底部中心处开设有集污口，所述污水箱底侧位于过滤盘处固定连接有排污箱，所述排污箱远离污水箱的一端远离集污口的一侧开设有排污口，所述排污箱内中心处转动连接有与污水箱紧密贴合的第二轴，所述位于排污箱内的圆周面上按圆周方向均匀分布固定连接有多个排污板，每个所述排污板与污水箱和排污箱紧密贴合，所述污水箱靠近虹吸管伸出污水箱外的一侧固定连接有排水道，所述第二轴伸出排污箱的一端传动连接有穿过排水道的齿轮箱，所述齿轮箱位于排水道内的一端内啮合传动连接有螺杆，所述螺杆靠近虹吸管的一端固定连接有驱动块，所述驱动块远离污水箱的一侧固定连接有安装板。能够通过排污板的转动将收集的垃圾从排污口中排除，避免垃圾在污水箱中蓄积。
进一步的，所述安装板靠近污水箱的一侧位于驱动块的两侧固定连接有两个滑块，每个滑块内滑动连接有滑杆，每个滑杆靠近虹吸管的一端固定连接有与污水箱固定连接的滑杆座，每个所述滑杆远离虹吸管的一端固定连接有与排水道固定连接的滑杆座，每个所述滑块与远离虹吸管的滑杆座之间固定连接有第一弹簧，所述安装板远离虹吸管的一端其中一角处固定连接有轴座，所述轴座中固定连接有第一轴，所述第一轴上转动连接有另一组轴座，此组所述轴座靠近虹吸管的一侧上固定连接有蓄能水箱，所述蓄能水箱水平方向上靠近轴座的一侧上固定连接有配种块，所述安装板靠近轴座的一端靠近虹吸管的一侧固定连接有限位条。通过蓄能水箱的下沉能够带动排污板转动，避免添加驱动设备，方便维修和保养，并且在蓄能水箱下到指定位置后在重力作用下将其中的水倒出，并被第一弹簧推回原高度，并在配重块的作用下复位，能够在不借助外力的条件下实现不断的提供动力。
进一步的，所述驱动块内滑动连接有齿条顶块，所述齿条顶块与驱动块内部之间固定连接有第二弹簧，所述污水箱靠近齿条顶块处开设有直槽，所述直槽内滑动连接有与齿条顶块固定连接的齿条，所述污水箱位于齿条对应位置处开设有圆槽，所述圆槽内固定连接有机械计时器，所述机械计时器的动力端固定连接有蓄能轴，所述蓄能轴上位于齿条对应位置处固定连接有与齿条啮合传动连接的棘轮，所述蓄能轴远离机械计时器与棘轮的一端转动连接有与污水箱固定连接的固定板。能够在续集一定能量后一直保持蓄满状态，并只在设备无动作后进行能量释放。
进一步的，所述蓄能轴远离机械计时器的一端固定连接有摆动杆，所述摆动杆远离蓄能轴的一侧远离蓄能轴圆心的一端固定连接有滑柱，所述污水箱靠近驱动块的一端内位于滑柱对应位置开设有往复槽，所述往复槽内滑动连接有往复杆，所述往复杆靠近滑柱的一端内开设有摆动杆，所述滑柱在摆动杆中相对滑动，所述往复杆伸入污水箱内部的一端固定连接有挡板。在设备无动作一定时间后将实现动作，实现定时功能。
进一步的，所述污水箱内位于挡板对应位置处开设有送药道，所述污水箱外侧位于送药道对应位置处固定连通连接有药管，所述药管远离送药道的一端固定连通连接有与污水箱固定连接的药箱。在设备无动作一段时间后污水箱内污水易腐烂发臭，而在设备运行过程中添加除臭药物对药物的消耗十分大，并且效果不佳十分浪费，则在设备停止运动一段时间后添加除臭药物，避免发臭。
进一步的，所述污水箱底侧远离排水道的一端固定连接有两个支脚。
与现有技术相比，本一种无动力生活污水处理中心有以下优点：
通过虹吸作用排除污水箱内的污水，并通过过滤盘过滤垃圾的同时利用过滤盘产生离心力甩除附着的垃圾，同时过滤盘的转动产生涡流将垃圾聚集，能够通过排污板的转动将收集的垃圾从排污口中排除，避免垃圾在污水箱中蓄积，通过蓄能水箱的下沉能够带动排污板转动，避免添加驱动设备，方便维修和保养，并且在蓄能水箱下沉到后将其中的水倒出并复位，能够在不借助外力的条件下实现不断的提供动力，能够在续集一定能量后一直保持蓄满状态，并只在设备无动作后进行能量释放，在设备停止运动一段时间后添加除臭药物，避免发臭。
（发明人：刘建星）
