公布日：2022.04.12
申请日：2022.01.11
分类号：C02F3/28(2006.01)I
摘要
本发明公开一种涡流布水器及污水处理系统。涡流布水器，包括：布水器本体，所述布水器本体包括依次连接的进水段、混合段和扩散段；反射体，所述反射体设置于所述布水器本体的下侧，且所述反射体具有反射面，所述反射面朝向所述扩散段的出口。污水处理系统，包括多个所述的涡流布水器；多个所述涡流布水器间隔布置。本发明的涡流布水器及污水处理系统通过设置布水器本体和反射体，利用布水器本体的进水段将污水引入，混合段将污水充分混合，污水经扩散段进一步的混合后，经反射体的反射面改变流态，在一定范围内形成膨胀水力包，支撑污泥悬浮，从而形成高效的污泥膨胀床，泥水混合均匀，使污泥与污水充分接触反应，加强微生物与污水的充分接触。
权利要求书

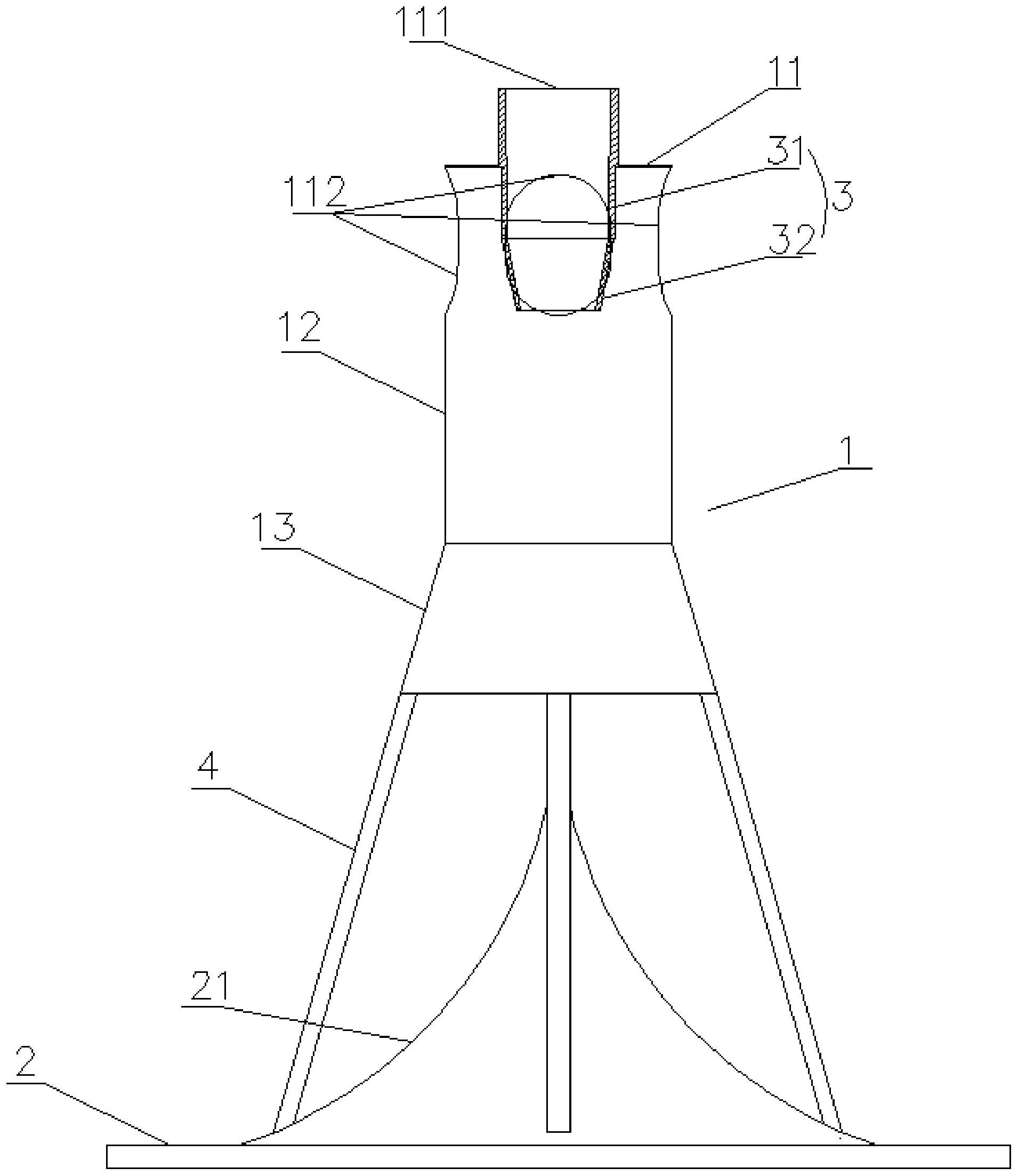

1.一种涡流布水器，其特征在于，包括：布水器本体，所述布水器本体包括依次连接的进水段、混合段和扩散段；反射体，所述反射体设置于所述布水器本体的下侧，且所述反射体具有反射面，所述反射面朝向所述扩散段的出口。
2.根据权利要求1所述的涡流布水器，其特征在于：所述进水段远离所述混合段的一端开设有污水进口；所述涡流布水器还包括喷嘴，所述喷嘴设置于所述进水段内，且所述喷嘴的入口与所述污水进口连接，所述喷嘴的出口朝向所述混合段。
3.根据权利要求2所述的涡流布水器，其特征在于：所述进水段的周侧开设有回流孔。
4.根据权利要求3所述的涡流布水器，其特征在于：所述喷嘴的出口与所述回流孔靠近所述混合段的边缘齐平。
5.根据权利要求2-4任一项所述的涡流布水器，其特征在于：所述喷嘴包括直筒段和收窄段；所述直筒段的一端开设有所述喷嘴的入口；所述收窄段自其一端向其另一端收窄延展，所述收窄段的所述一端与所述直筒段的另一端连接，所述收窄段的所述另一端开设有所述喷嘴的出口。
6.根据权利要求1-4任一项所述的涡流布水器，其特征在于：所述扩散段的内孔自其与所述混合段的连接处向所述扩散段的出口逐渐增大。
7.根据权利要求6所述的涡流布水器，其特征在于：所述反射体的中部朝向所述扩散段的出口凸起形成凸起部，所述凸起部的外表面形成所述反射面。
8.根据权利要求7所述的涡流布水器，其特征在于：所述凸起部为一圆弧线段沿所述反射体的中心与所述扩散段的中心的连线为中心旋转一周所形成的几何体。
9.根据权利要求1-4、7、8任一项所述的涡流布水器，其特征在于：所述涡流布水器还包括固定肋条，所述固定肋条连接于所述扩散段与所述反射体之间。
10.一种污水处理系统，其特征在于：包括多个权利要求1-9任一项所述的涡流布水器；多个所述涡流布水器间隔布置。
发明内容
基于此，本发明的目的在于，提供一种涡流布水器及污水处理系统。
第一方面，本发明提供一种涡流布水器，包括：
布水器本体，所述布水器本体包括依次连接的进水段、混合段和扩散段；
反射体，所述反射体设置于所述布水器本体的下侧，且所述反射体具有反射面，所述反射面朝向所述扩散段的出口。
本发明的涡流布水器通过设置布水器本体和反射体，利用布水器本体的进水段将污水引入，混合段将污水充分混合，污水经扩散段进一步的混合后，经反射体的反射面改变流态，在一定范围内形成膨胀水力包，支撑污泥悬浮，从而形成高效的污泥膨胀床，泥水混合均匀，使污泥与污水充分接触反应，加强微生物与污水的充分接触。
上述技术方案在一种实施方式中，所述进水段远离所述混合段的一端开设有污水进口；
所述涡流布水器还包括喷嘴，所述喷嘴设置于所述进水段内，且所述喷嘴的入口与所述污水进口连接，所述喷嘴的出口朝向所述混合段。
上述技术方案在一种实施方式中，所述进水段的周侧开设有回流孔。
上述技术方案在一种实施方式中，所述喷嘴的出口与所述回流孔靠近所述混合段的边缘齐平。
上述技术方案在一种实施方式中，所述喷嘴包括直筒段和收窄段；
所述直筒段的一端开设有所述喷嘴的入口；
所述收窄段自其一端向其另一端收窄延展，所述收窄段的所述一端与所述直筒段的另一端连接，所述收窄段的所述另一端开设有所述喷嘴的出口。
上述技术方案在一种实施方式中，所述扩散段的内孔自其与所述混合段的连接处向所述扩散段的出口逐渐增大。
上述技术方案在一种实施方式中，所述反射体的中部朝向所述扩散段的出口凸起形成凸起部，所述凸起部的外表面形成所述反射面。
上述技术方案在一种实施方式中，所述凸起部为一圆弧线段沿所述反射体的中心与所述扩散段的中心的连线为中心旋转一周所形成的几何体。
上述技术方案在一种实施方式中，所述涡流布水器还包括固定肋条，所述固定肋条连接于所述扩散段与所述反射体之间。
第二方面，本发明提供一种污水处理系统，包括多个上述任一项所述的涡流布水器；
多个所述涡流布水器间隔布置。
相对于现有技术，本发明的涡流布水器及污水处理系统通过设置布水器本体和反射体，利用布水器本体的进水段将污水引入，混合段将污水充分混合，污水经扩散段进一步的混合后，经反射体的反射面改变流态，在一定范围内形成膨胀水力包，支撑污泥悬浮，从而形成高效的污泥膨胀床，泥水混合均匀，使污泥与污水充分接触反应，加强微生物与污水的充分接触。污水处理系统通过布置多个涡流布水器来形成局部多个微搅拌，从而消除死角，加强搅拌效果；并通过改变系统内的污水的流态，避免污水在池内短流、污泥板结等问题，增加微生物系统活性，促进微生物种群的多样性，提高工艺处理效果。
（发明人：谢海松;梁镇;陶一通;唐尧）
