公布日：2022.04.12
申请日：2022.01.04
分类号：B01D53/84(2006.01)I;B01D53/96(2006.01)I
摘要
本发明公开了一种生物鼓泡洗涤塔，涉及废气处理设备领域，包括洗涤塔体，还包括：填料层，所述洗涤塔体顶部设置有排气筒，所述排气筒侧壁设置有检测口，所述洗涤塔体内部设置有填料层和除雾层，所述洗涤塔体内腔底部设置有活性污泥池；鼓泡活性污泥池，所述鼓泡活性污泥池上方设置有鼓泡吸收池，所述鼓泡吸收池内部设置有多个气体分散器；循环喷淋吸收系统，设置在所述洗涤塔体与鼓泡活性污泥池之间；增氧曝气系统，能够将空气通入鼓泡活性污泥池和活性污泥池中；生物鼓泡洗涤塔通过生化悬浮液对废气中的甲醛等污染物进行吸收，废气在塔内自下而上逐层通过喷淋和填料层，废气中的污染物质被喷淋循环液吸收，废气处理效率高。
权利要求书

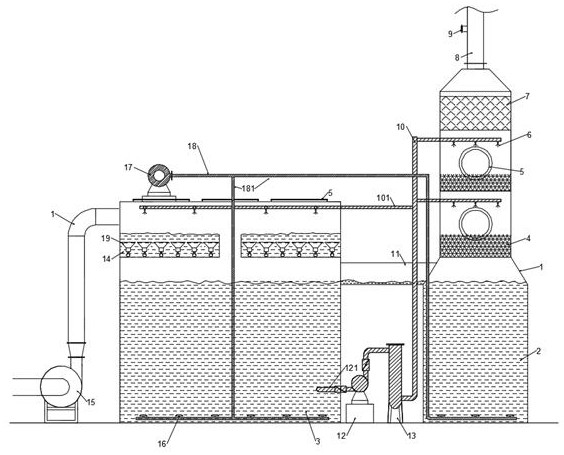

1.一种生物鼓泡洗涤塔，包括洗涤塔体，其特征在于，还包括：填料层，所述洗涤塔体顶部设置有排气筒，所述排气筒侧壁设置有检测口，所述洗涤塔体内部设置有填料层和除雾层，所述洗涤塔体内腔底部设置有活性污泥池；鼓泡活性污泥池，所述鼓泡活性污泥池上方设置有鼓泡吸收池，所述鼓泡吸收池内部设置有多个气体分散器，所述鼓泡活性污泥池通过侧壁设置的连通管与活性污泥池相连通；循环喷淋吸收系统，设置在所述洗涤塔体与鼓泡活性污泥池之间，通过喷洒吸收液的方式对废气中的有害物质进行吸收；增氧曝气系统，安装在鼓泡吸收池外部，能够将空气通入鼓泡活性污泥池和活性污泥池中。
2.根据权利要求1所述的生物鼓泡洗涤塔，其特征在于，所述循环喷淋吸收系统包括喷淋水泵、喷淋水管、袋式过滤器和喷淋头，所述喷淋水泵进水口连接有进水管，所述进水管一端穿入鼓泡活性污泥池内部，所述喷淋水泵出水口连接有袋式过滤器，所述袋式过滤器能够对喷淋的吸收液进行过滤。
3.根据权利要求2所述的生物鼓泡洗涤塔，其特征在于，所述袋式过滤器一侧设置有喷淋水管，所述喷淋水管侧壁设置有出水管，两个所述出水管分别穿入鼓泡活性污泥池和洗涤塔体内部，所述出水管外部设置有多个喷淋头。
4.根据权利要求1所述的生物鼓泡洗涤塔，其特征在于，所述增氧曝气系统包括曝气风机、曝气风管和曝气盘，所述曝气风机设置在鼓泡活性污泥池外部，所述曝气风机出风口连接有曝气风管，所述曝气风管一端连接有出风管，两个所述出风管分别穿入鼓泡活性污泥池和活性污泥池底部，所述出风管穿入吸收液的部分设置有多个曝气盘。
5.根据权利要求3所述的生物鼓泡洗涤塔，其特征在于，所述洗涤塔体内部设置有两个填料层，两个所述填料层上方均设置有用于喷淋吸收液的出水管。
6.根据权利要求1所述的生物鼓泡洗涤塔，其特征在于，所述鼓泡吸收池侧壁设置有进气管道，所述进气管道一端连接有高压离心风机。
7.根据权利要求1所述的生物鼓泡洗涤塔，其特征在于，所述洗涤塔体侧壁与鼓泡活性污泥池顶部均设置有人孔。
发明内容
本发明的目的在于提供一种生物鼓泡洗涤塔，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种生物鼓泡洗涤塔，包括洗涤塔体，还包括：填料层，所述洗涤塔体顶部设置有排气筒，所述排气筒侧壁设置有检测口，所述洗涤塔体内部设置有填料层和除雾层，所述洗涤塔体内腔底部设置有活性污泥池；鼓泡活性污泥池，所述鼓泡活性污泥池上方设置有鼓泡吸收池，所述鼓泡吸收池内部设置有多个气体分散器，所述鼓泡活性污泥池通过侧壁设置的连通管与活性污泥池相连通；循环喷淋吸收系统，设置在所述洗涤塔体与鼓泡活性污泥池之间，通过喷洒吸收液的方式对废气中的有害物质进行吸收；增氧曝气系统，安装在鼓泡吸收池外部，能够将空气通入鼓泡活性污泥池和活性污泥池中。
在上述技术方案的基础上，本发明还提供以下可选技术方案：在一种可选方案中：所述循环喷淋吸收系统包括喷淋水泵、喷淋水管、袋式过滤器和喷淋头，所述喷淋水泵进水口连接有进水管，所述进水管一端穿入鼓泡活性污泥池内部，所述喷淋水泵出水口连接有袋式过滤器，所述袋式过滤器能够对喷淋的吸收液进行过滤。
在一种可选方案中：所述袋式过滤器一侧设置有喷淋水管，所述喷淋水管侧壁设置有出水管，两个所述出水管分别穿入鼓泡活性污泥池和洗涤塔体内部，所述出水管外部设置有多个喷淋头。
在一种可选方案中：所述增氧曝气系统包括曝气风机、曝气风管和曝气盘，所述曝气风机设置在鼓泡活性污泥池外部，所述曝气风机出风口连接有曝气风管，所述曝气风管一端连接有出风管，两个所述出风管分别穿入鼓泡活性污泥池和活性污泥池底部，所述出风管穿入吸收液的部分设置有多个曝气盘。
在一种可选方案中：所述洗涤塔体内部设置有两个填料层，两个所述填料层上方均设置有用于喷淋吸收液的出水管。
在一种可选方案中：所述鼓泡吸收池侧壁设置有进气管道，所述进气管道一端连接有高压离心风机。
在一种可选方案中：所述洗涤塔体侧壁与鼓泡活性污泥池顶部均设置有人孔。
相较于现有技术，本发明的有益效果如下：生物鼓泡洗涤塔通过高压离心风机将废气导入鼓泡吸收池中，通过生化悬浮液进行吸收，废气中的甲醛等污染物绝大部分溶于鼓泡吸收池中，未完全吸收的废气进入生物洗涤塔中，废气在塔内自下而上逐层通过喷淋和填料层，与喷淋吸收液逆流充分接触，废气中的污染物质被喷淋循环液吸收，从而得到净化，喷淋循环吸收液在活性污泥池中采用完全混合模式，喷淋循环流量充足，污染物质与生物菌群充分接触，废气处理效率高。
（发明人：孙伟;阚鑫;肖宇;梁梅华;魏同军;房有荣;刘晶晶;赵建军;胡建莉）
