公布日：2023.05.23
申请日：2023.03.27
分类号：C02F3/28(2023.01)I;C02F1/00(2023.01)I;B01D46/30(2006.01)I;B01D46/10(2006.01)I
摘要
本发明涉及工业废水处理技术领域，且公开了一种工业废水的脉冲厌氧处理装置，包括壳体，所述壳体底部固定连接有支撑腿，所述壳体内侧固定连接有虹吸机构，所述壳体左侧固定连接有过滤机构，所述壳体右侧固定连接有排气机构，所述壳体前侧设置有透明窗口，所述过滤机构左侧固定连接有进水管。该工业废水的脉冲厌氧处理装置及其处理工艺，通过设置虹吸机构，在两组U形管的作用下可以从壳体内底部的不同方向产生虹吸效果，可以提高对工业废水的处理效果，在喇叭口的作用下可以提高虹吸面积，提高防止结垢的效果，在格栅的作用下防止较大的杂物进入到U形管道内，确保该装置对工业废水的处理效率，防止该装置出现损坏。
权利要求书

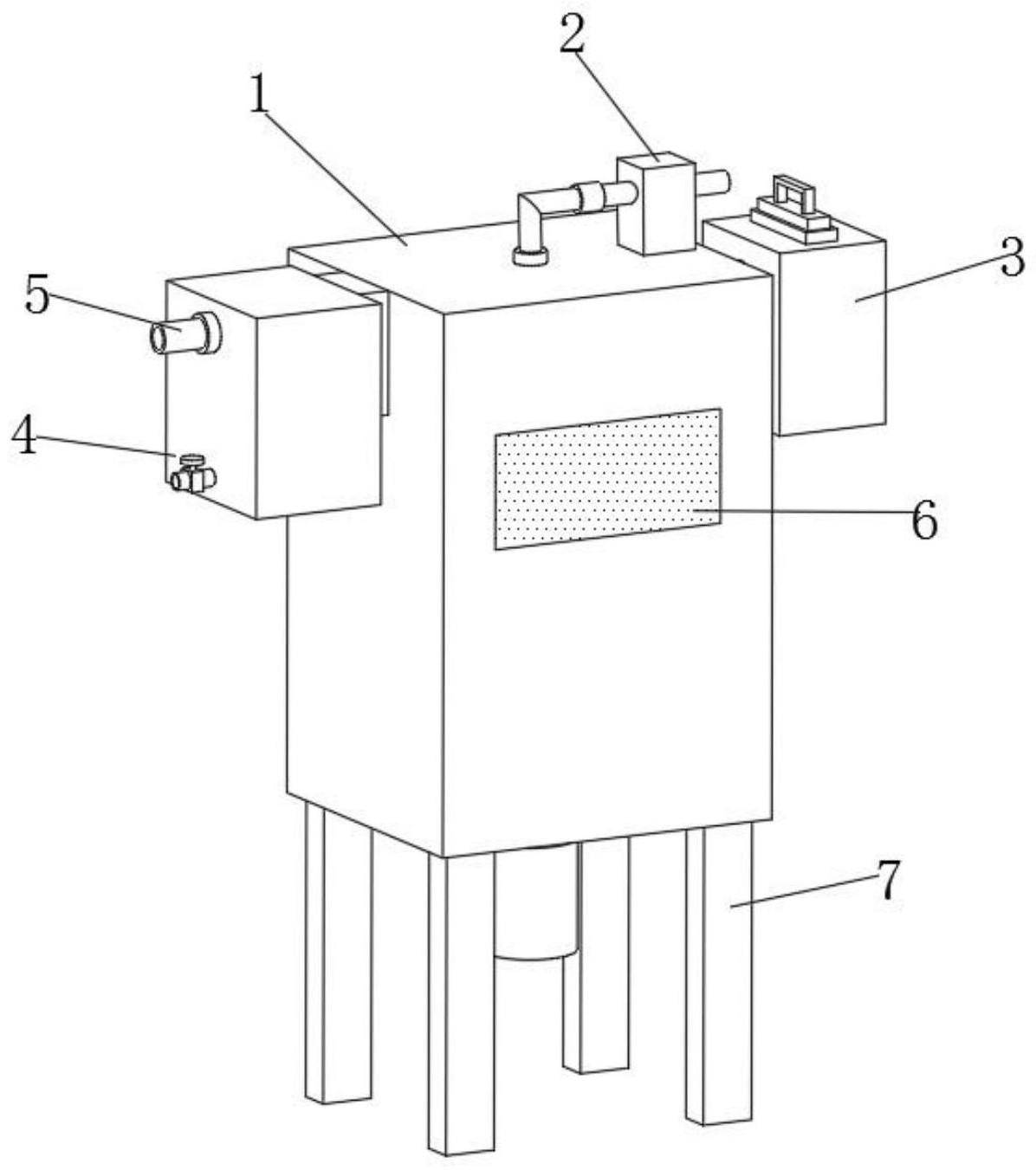

1.一种工业废水的脉冲厌氧处理装置，包括壳体(1)，其特征在于：所述壳体(1)底部固定连接有支撑腿(7)，所述壳体(1)内侧固定连接有虹吸机构(2)，所述壳体(1)左侧固定连接有过滤机构(4)，所述壳体(1)右侧固定连接有排气机构(3)，所述壳体(1)前侧设置有透明窗口(6)，所述过滤机构(4)左侧固定连接有进水管(5)；所述虹吸机构(2)包括U形管(206)，所述U形管(206)固定连接于壳体(1)内底部，所述U形管(206)顶部固定连接有连接管(212)，所述连接管(212)顶端固定连接有连接筒(209)，所述连接筒(209)顶部固定连接有辅助气管(203)，所述U形管(206)右侧底端贯穿于壳体(1)底部，所述U形管(206)左侧底端固定连接有喇叭口(207)，所述喇叭口(207)底部固定连接有格栅(210)，所述辅助气管(203)顶端贯穿于壳体(1)顶部。
2.根据权利要求1所述的一种工业废水的脉冲厌氧处理装置，其特征在于：所述U形管(206)设置有两根，两根U形管(206)对称分布在壳体(1)内底部，两根所述U形管(206)相对面固定连接有同一根导管，所述导管底端贯穿于壳体(1)底部。
3.根据权利要求1所述的一种工业废水的脉冲厌氧处理装置，其特征在于：所述辅助气管(203)顶端设置有阀门一(204)，所述辅助气管(203)外表面固定连接有固定座(205)，所述固定座(205)固定连接在壳体(1)顶部。
4.根据权利要求1所述的一种工业废水的脉冲厌氧处理装置，其特征在于：所述U形管(206)右侧底端固定连接有汇合管(208)，所述汇合管(208)中间靠上设置有阀门二(211)，导管固定连接在汇合管(208)顶部，所述壳体(1)左侧固定连接有出水管(201)，所述出水管(201)中间设置有控制阀(202)。
5.根据权利要求1所述的一种工业废水的脉冲厌氧处理装置，其特征在于：所述过滤机构(4)包括除杂盒(409)，所述除杂盒(409)固定连接于壳体(1)左侧，所述除杂盒(409)内底部固定连接有隔板(408)，所述隔板(408)顶部通过销轴活动连接有活动板(407)，所述活动板(407)顶部靠右设置有钢丝网(410)。
6.根据权利要求5所述的一种工业废水的脉冲厌氧处理装置，其特征在于：所述除杂盒(409)左侧固定连接有排污管(404)，所述排污管(404)右端贯穿于除杂盒(409)左侧，所述除杂盒(409)内顶部固定连接有挡块(401)，所述除杂盒(409)右侧固定连接有连通管(405)，所述连通管(405)右端贯穿于壳体(1)左侧。
7.根据权利要求5所述的一种工业废水的脉冲厌氧处理装置，其特征在于：所述除杂盒(409)内左侧固定连接有安装块(402)，所述安装块(402)底部固定连接有电动伸缩杆(406)，所述电动伸缩杆(406)底端固定连接有压块(403)，所述压块(403)底部与活动板(407)顶部相接触。
8.根据权利要求1所述的一种工业废水的脉冲厌氧处理装置，其特征在于：所述排气机构(3)包括固定块(307)，所述固定块(307)固定连接于壳体(1)右侧，所述固定块(307)右侧固定连接有过滤盒(306)，所述过滤盒(306)左侧固定连接有进气管(308)，所述进气管(308)左端贯穿于壳体(1)右侧，所述壳体(1)顶部开设有凹槽(305)，所述凹槽(305)底部贯穿于过滤盒(306)顶部并延伸入过滤盒(306)内底部，所述凹槽(305)内侧设置有盒体(303)，所述盒体(303)内侧设置有活性炭包(310)。
9.根据权利要求8所述的一种工业废水的脉冲厌氧处理装置，其特征在于：所述盒体(303)左右两侧均开设有通孔(309)，所述盒体(303)顶部固定连接有把手(301)，所述盒体(303)外表面靠上设置有密封圈(302)，所述密封圈(302)外表面与凹槽(305)内侧紧密贴合，所述过滤盒(306)右侧设置有防尘网(304)。
10.根据权利要求1所述的一种工业废水的脉冲厌氧处理装置的处理工艺，其特征在于：包括以下步骤：S1、工业废水的预处理工业废水中国进水管(5)进入到除杂盒(409)内，在挡块(401)的作用下使工业废水落在钢丝网(410)顶部，钢丝网(410)对工业废水中的较大的漂浮物进行过滤，过滤后的水体通过除杂盒(409)右侧的连接管(212)进入到壳体(1)内，当钢丝网(410)顶部的漂浮物增多时，启动电动伸缩杆(406)，电动伸缩杆(406)伸长推动压块(403)向下移动，压块(403)向下移动推动活动板(407)左侧向下移动，钢丝网(410)顶部的杂物在活动板(407)倾斜的作用下进入到除杂盒(409)内左侧，通过排污管(404)可以对其进行清理；S2、工业废水的虹吸处理进入到壳体(1)内的工业废水进入到壳体(1)内后，关闭阀门一(204)和阀门二(211)，当壳体(1)内的水位到达一定深度时，壳体(1)内的水体通过U形管(206)进入到导管内通过导管进入到汇合管(208)内，当汇合管(208)内的水体积累一定量时，打开阀门二(211)，在水流动的作用下使U形管(206)产生虹吸效果，此时两根U形管(206)相远离一侧均产生吸力，从而通过喇叭口(207)对壳体(1)内底部的杂物进行吸取，防止工业废水在壳体(1)内底部结垢；S3、装置内气体的处理虹吸机构(2)在对壳体(1)内的工业废水进行处理时，壳体(1)内的空气通过进气管(308)进入到过滤盒(306)内，进入到过滤盒(306)内的空气在活性炭包(310)的作用下可以对过滤盒(306)内的空气进行过滤，过滤后的空气通过防尘网(304)排出至过滤盒(306)外。
发明内容
本发明的目的在于提供一种工业废水的脉冲厌氧处理装置及其处理工艺，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种工业废水的脉冲厌氧处理装置，包括壳体，所述壳体底部固定连接有支撑腿，所述壳体内侧固定连接有虹吸机构，所述壳体左侧固定连接有过滤机构，所述壳体右侧固定连接有排气机构，所述壳体前侧设置有透明窗口，所述过滤机构左侧固定连接有进水管。
所述虹吸机构包括U形管，所述U形管固定连接于壳体内底部，所述U形管顶部固定连接有连接管，所述连接管顶端固定连接有连接筒，所述连接筒顶部固定连接有辅助气管，所述U形管右侧底端贯穿于壳体底部，所述U形管左侧底端固定连接有喇叭口，所述喇叭口底部固定连接有格栅，所述辅助气管顶端贯穿于壳体顶部。
优选的，所述U形管设置有两根，两根U形管对称分布在壳体内底部，两根所述U形管相对面固定连接有同一根导管，所述导管底端贯穿于壳体底部。
优选的，所述辅助气管顶端设置有阀门一，所述辅助气管外表面固定连接有固定座，所述固定座固定连接在壳体顶部。
优选的，所述U形管右侧底端固定连接有汇合管，所述汇合管中间靠上设置有阀门二，所述导管固定连接在汇合管顶部，所述壳体左侧固定连接有出水管，所述出水管中间设置有控制阀。
优选的，所述过滤机构包括除杂盒，所述除杂盒固定连接于壳体左侧，所述除杂盒内底部固定连接有隔板，所述隔板顶部通过销轴活动连接有活动板，所述活动板顶部靠右设置有钢丝网。
优选的，所述除杂盒左侧固定连接有排污管，所述排污管右端贯穿于除杂盒左侧，所述除杂盒内顶部固定连接有挡块，所述除杂盒右侧固定连接有连通管，所述连通管右端贯穿于壳体左侧。
优选的，所述除杂盒内左侧固定连接有安装块，所述安装块底部固定连接有电动伸缩杆，所述电动伸缩杆底端固定连接有压块，所述压块底部与活动板顶部相接触。
优选的，所述排气机构包括固定块，所述固定块固定连接于壳体右侧，所述固定块右侧固定连接有过滤盒，所述过滤盒左侧固定连接有进气管，所述进气管左端贯穿于壳体右侧，所述壳体顶部开设有凹槽，所述凹槽底部贯穿于过滤盒顶部并延伸入过滤盒内底部，所述凹槽内侧设置有盒体，所述盒体内侧设置有活性炭包。
优选的，所述盒体左右两侧均开设有通孔，所述盒体顶部固定连接有把手，所述盒体外表面靠上设置有密封圈，所述密封圈外表面与凹槽内侧紧密贴合，所述过滤盒右侧设置有防尘网。
本发明要解决的另一技术问题是提供一种工业废水的脉冲厌氧处理装置的处理工艺，包括以下步骤：
S1、工业废水的预处理
工业废水中国进水管进入到除杂盒内，在挡块的作用下使工业废水落在钢丝网顶部，钢丝网对工业废水中的较大的漂浮物进行过滤，过滤后的水体通过除杂盒右侧的连接管进入到壳体内，当钢丝网顶部的漂浮物增多时，启动电动伸缩杆，电动伸缩杆伸长推动压块向下移动，压块向下移动推动活动板左侧向下移动，钢丝网顶部的杂物在活动板倾斜的作用下进入到除杂盒内左侧，通过排污管可以对其进行清理；
S2、工业废水的虹吸处理
进入到壳体内的工业废水进入到壳体内后，关闭阀门一和阀门二，当壳体内的水位到达一定深度时，壳体内的水体通过U形管进入到导管内通过导管进入到汇合管内，当汇合管内的水体积累一定量时，打开阀门二，在水流动的作用下使U形管产生虹吸效果，此时两根U形管相远离一侧均产生吸力，从而通过喇叭口对壳体内底部的杂物进行吸取，防止工业废水在壳体内底部结垢；
S3、装置内气体的处理
虹吸机构在对壳体内的工业废水进行处理时，壳体内的空气通过进气管进入到过滤盒内，进入到过滤盒内的空气在活性炭包的作用下可以对过滤盒内的空气进行过滤，过滤后的空气通过防尘网排出至过滤盒外。
与现有技术相比，本发明的有益效果是：
1、该工业废水的脉冲厌氧处理装置及其处理工艺，通过设置虹吸机构，在使用过程中，在两组U形管的作用下可以从壳体内底部的不同方向产生虹吸效果，可以提高对工业废水的处理效果，在喇叭口的作用下可以提高虹吸面积，提高防止结垢的效果，在格栅的作用下防止较大的杂物进入到U形管道内，确保该装置对工业废水的处理效率，防止该装置出现损坏。
2、该工业废水的脉冲厌氧处理装置及其处理工艺，通过设置过滤机构，在使用过程中，在钢丝网的作用下可以对工业废水中的较大的杂物进行过滤，在电动伸缩杆和压块的作用下可以对钢丝网顶部的杂物进行清理，从而防止杂物造成该装置的堵塞，进一步提高了对工业废水的处理效率，增加了该装置的使用寿命。
3、该工业废水的脉冲厌氧处理装置及其处理工艺，通过设置排气机构，在使用过程中，在进气管和过滤盒的作用下可以对壳体内的空气进行收集，在活性炭包的作用下可以对空气进行过滤，防止壳体内的气体被工人吸入，造成一定的伤害，提高了该装置的安全性。
（发明人：陈益兵）
