公布日：2023.12.12
申请日：2023.11.08
分类号：B01D33/50(2006.01)I;B01D33/067(2006.01)I;B01D33/41(2006.01)I;B01D33/80(2006.01)I
摘要
本发明公开了一种采用多级过滤的高效污水处理设备，包括多级串联的过滤筒、过滤流道以及反冲洗流道。过滤筒中安装有滤料模块和挤压模块，滤料模块由若干个分体单元组成，挤压模块用于驱动滤料模块的分体单元相互远离或者相互靠近；过滤流道和反冲洗流道均经过滤料模块；当进行过滤作业时，滤料模块的各分体单元相互靠近；当进行深度反冲洗时，滤料模块的各分体单元相互远离。本发明调节滤料模块的间隙来应对不同的工作模式，包括过滤模式以及反冲洗模式，即在过滤模式下，通过挤压使得滤料模块的间隙更小，在反冲洗模式下使得滤料模块的间隙更大，从而提高过滤效率以及反冲洗效率。
权利要求书

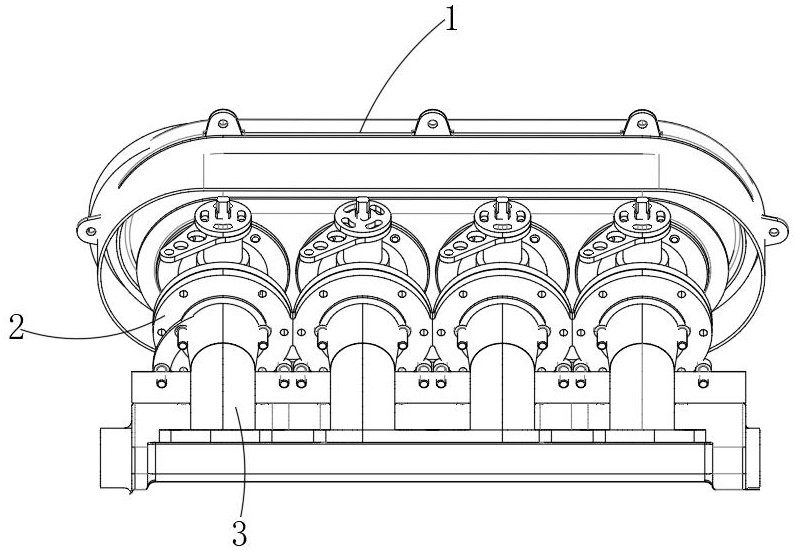

1.一种采用多级过滤的高效污水处理设备，其特征在于，包括多级串联的过滤筒（2），过滤筒（2）中安装有滤料模块以及挤压模块，滤料模块由若干个分体单元组成，挤压模块用于驱动滤料模块的分体单元相互远离或者相互靠近；还包括过滤流道和反冲洗流道，过滤流道和反冲洗流道均经过滤料模块；当进行过滤作业时，滤料模块的各分体单元相互靠近；当进行深度反冲洗时，滤料模块的各分体单元相互远离。
2.根据权利要求1所述的一种采用多级过滤的高效污水处理设备，其特征在于，滤料模块的分体单元为圆柱状的过滤柱体（23），过滤柱体（23）环设在过滤筒（2）的内周向，其中部为橡胶材质的立柱，立柱的外围固定滤料；挤压模块包括安装在过滤柱体（23）顶部的上法兰台（21）以及安装在过滤柱体（23）底部的下法兰台（22）；其中上法兰台（21）和下法兰台（22）其中之一为可旋转结构，另一个则为固定结构，在旋转时，过滤柱体（23）的一端发生扭转，使得，过滤柱体（23）的中部挤压在一起。
3.根据权利要求2所述的一种采用多级过滤的高效污水处理设备，其特征在于，上法兰台（21）为可旋转结构，过滤柱体（23）的底部与下法兰台（22）转动连接，且过滤柱体（23）的底部同轴安装有齿轮（24），相邻过滤柱体（23）连接的齿轮（24）相互啮合，还包括用于驱动其中之一齿轮旋转的驱动件。
4.根据权利要求3所述的一种采用多级过滤的高效污水处理设备，其特征在于，过滤筒（2）的中部安装有反冲洗管（25），过滤柱体（23）发生扭转至极限时，围设在反冲洗管（25）的周向上，且反冲洗管（25）在过滤柱体（23）扭转围设的位置上开设有阀门（251）。
5.根据权利要求1所述的一种采用多级过滤的高效污水处理设备，其特征在于，滤料模块的分体单元位横截面为扇形的过滤柱体（23），上法兰台（21）上开设有直线滑槽（211），直线滑槽（211）沿径向延伸，下法兰台（22）上开设有沿轴向切线方向的旋切槽（221），下法兰台（22）可旋转，过滤柱体（23）的一端通过连接轴（231）容置于直线滑槽（211）中，另一端通过连接轴（231）容置于旋切槽（221）中，由旋切槽（221）以及直线滑槽（211）形成运动副，使其在下法兰台（22）旋转时，做对中合拢或者向外扩散的运动。
6.根据权利要求2或5所述的一种采用多级过滤的高效污水处理设备，其特征在于，过滤流道由上法兰台（21）的中部经过下法兰台（22）的中部贯穿而过；反冲洗流道为上法兰台（21）与下法兰台（22）之间的周向上，由周向上的一侧至周向上的另一侧。
发明内容
针对现有技术的不足，本发明提供了一种采用多级过滤的高效污水处理设备及带有该结构的护理床。
本发明提供如下技术方案：一种采用多级过滤的高效污水处理设备，包括多级串联的过滤筒，过滤筒中安装有滤料模块以及挤压模块，滤料模块由若干个分体单元组成，挤压模块用于驱动滤料模块的分体单元相互远离或者相互靠近；还包括过滤流道以及反冲洗流道，过滤流道以及反冲洗流道均经过滤料模块；当进行过滤作业时，滤料模块的各分体单元相互靠近；当进行深度反冲洗时，滤料模块的各分体单元相互远离。
优选的，上法兰台为可旋转结构，过滤柱体的底部与下法兰台转动连接，且过滤柱体的底部同轴安装有齿轮，相邻过滤柱体连接的齿轮相互啮合，还包括用于驱动其中之一齿轮旋转的驱动件。
优选的，过滤筒的中部安装有反冲洗管，过滤柱体发生扭转至极限时，围设在反冲洗管的周向上，且反冲洗管在过滤柱体扭转围设的位置上开设有阀门。
优选的，滤料模块的分体单元横截面为扇形的过滤柱体，上法兰台上开设有直线滑槽，直线滑槽沿径向延伸，下法兰台上开设有沿轴向切线方向的旋切槽，下法兰台可旋转，过滤柱体的一端通过连接轴容置于直线滑槽中，另一端通过连接轴容置于旋切槽中，由旋切槽以及直线滑槽形成运动副，使其在下法兰台旋转时，做对中合拢或者向外扩散的运动。
优选的，过滤流道由上法兰台的中部经过下法兰台的中部贯穿而过；反冲洗流道为上法兰台与下法兰台之间的周向上，由周向上的一侧至周向上的另一侧。
与现有技术相比，本发明提供了一种采用多级过滤的高效污水处理设备通过调节滤料模块的间隙来应对不同的工作模式，包括过滤模式以及反冲洗模式，即在过滤模式下，通过挤压使得滤料模块的间隙更小，在反冲洗模式下使得滤料模块的间隙更大，从而提高过滤效率以及反冲洗效率。
（发明人：任松洁;郭叶玲;徐高松;林伟青;赵迪）
