公布日：2023.03.28
申请日：2022.12.07
分类号：B01D46/02(2006.01)I;B01D46/48(2006.01)I;B01D46/88(2022.01)I
摘要
本发明公开了一种污泥废气综合处理装置，涉及污泥废气综合处理技术领域，包括架体，所述架体水平放置，所述架体的顶部设置有动力机构，所述架体的内部设置有滤气机构，所述滤气机构包括有定位装置、顶部罐体、底部罐体、过滤机构和密封机构，所述底部罐体的内壁与顶部罐体的底部螺纹连接。本发明通过采用底部罐体、顶部罐体、定位装置、连接装置和架体配合，转动连接卡套解除导管与出气口的连接，通过转动转板解除对顶部罐体的卡接，通过握把顺着底部罐体的内壁转动顶部罐体，将顶部罐体取下，便于使用者对该装置的检修，顺着底部罐体的内壁将定位卡板取出，便于使用者对滤袋的更换，提高了该装置的工作效率。
权利要求书

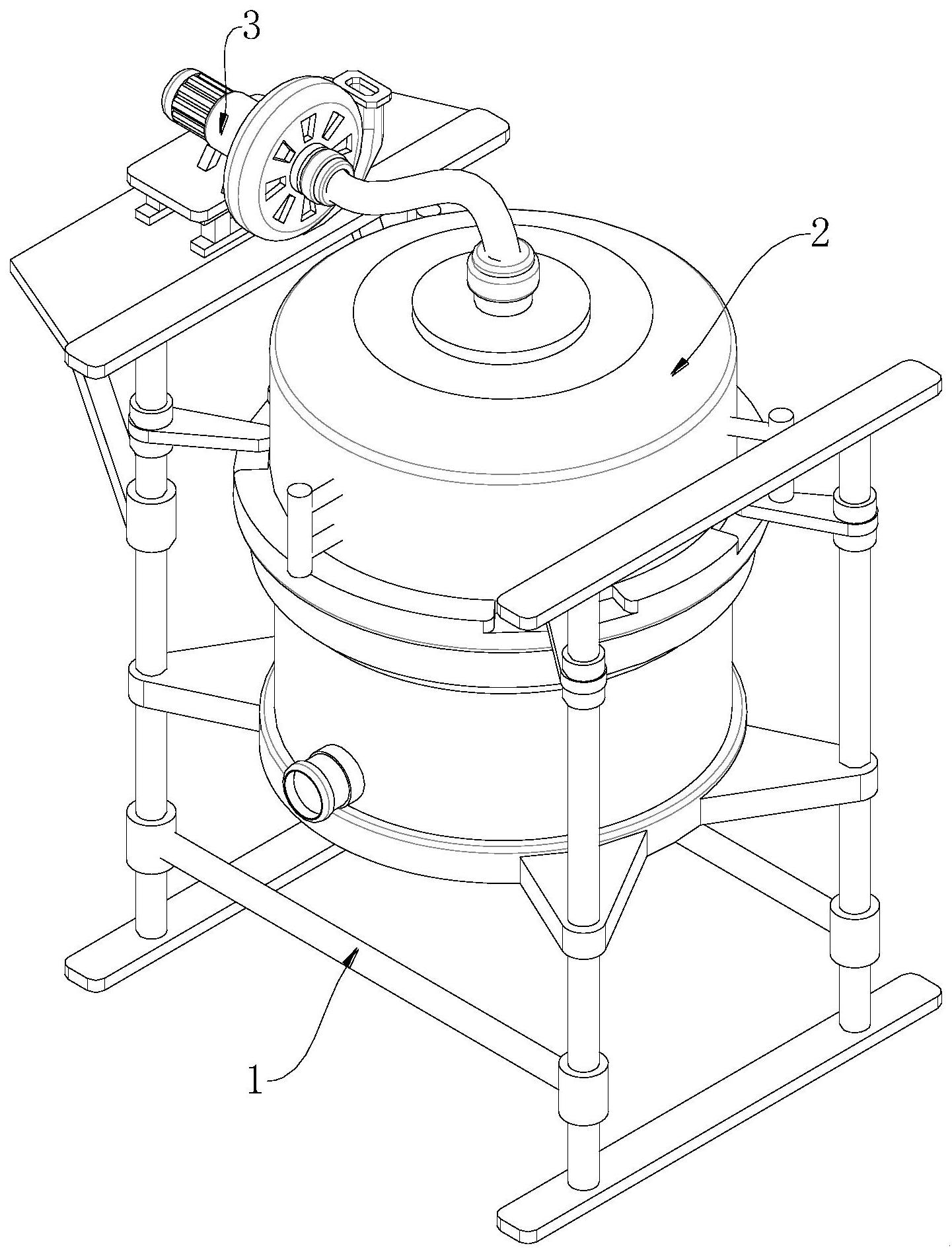

1.一种污泥废气综合处理装置，包括架体(1)，其特征在于：所述架体(1)水平放置，所述架体(1)的顶部设置有动力机构(3)，所述架体(1)的内部设置有滤气机构(2)；所述滤气机构(2)包括有定位装置(7)、顶部罐体(8)、底部罐体(9)、过滤机构(14)和密封机构，所述底部罐体(9)的底部与架体(1)的一侧活动卡接，所述底部罐体(9)的内壁与顶部罐体(8)的底部螺纹连接，所述过滤机构(14)与底部罐体(9)的内壁活动卡接，所述顶部罐体(8)的底部设置有密封机构，所述顶部罐体(8)的一侧设置有定位装置(7)；所述动力机构(3)包括有风机(4)和导管(5)，所述风机(4)与架体(1)的顶部固定连接，所述导管(5)的一端与风机(4)的一侧活动卡接；所述架体(1)包括有支撑卡环(11)和架杆(12)，所述支撑卡环(11)的内壁与底部罐体(9)的底部活动卡接，所述架杆(12)的一端与支撑卡环(11)的一侧固定连接。
2.根据权利要求1所述的一种污泥废气综合处理装置，其特征在于：所述定位装置(7)包括有转板(15)和连接卡环(16)，所述连接卡环(16)的一侧与顶部罐体(8)的外壁固定连接，所述连接卡环(16)与顶部罐体(8)之间通过焊接固定连接，所述转板(15)的一侧设置有螺纹卡套，所述架杆(12)的顶端开设有螺纹，所述转板(15)的一侧通过螺纹卡套与架杆(12)的一端螺纹连接，所述连接卡环(16)的顶部开设有卡槽，所述转板(15)的一侧通过卡槽与连接卡环(16)的上表面活动卡接，所述转板(15)的数量为四个，且转板(15)关于顶部罐体(8)的外壁环形分布。
3.根据权利要求1所述的一种污泥废气综合处理装置，其特征在于：所述顶部罐体(8)的外壁固定焊接有握把，所述顶部罐体(8)通过定位装置(7)和架体(1)之间构成可拆卸结构，所述底部罐体(9)的底部通过支撑卡环(11)和架体(1)活动卡接，所述底部罐体(9)通过支撑卡环(11)和架体(1)之间构成可拆卸结构。
4.根据权利要求1所述的一种污泥废气综合处理装置，其特征在于：所述顶部罐体(8)的顶部固定连接有出气口(13)，所述出气口(13)的顶部设置有连接装置(6)，所述连接装置(6)包括有连接卡套(23)和橡胶卡圈，所述连接卡套(23)的内壁与出气口(13)的顶部螺纹连接，所述连接卡套(23)的内壁与橡胶卡圈活动卡接，所述橡胶卡圈的一侧与出气口(13)的顶部活动卡接，所述连接卡套(23)的内壁与导管(5)的一端活动卡接，所述导管(5)采用橡塑软管。
5.根据权利要求1所述的一种污泥废气综合处理装置，其特征在于：所述底部罐体(9)的底部固定连接有排污口(10)，所述排污口(10)的底部螺纹设置有密封底盖，所述底部罐体(9)的一侧固定连接有进气口(17)，所述进气口(17)、底部罐体(9)、顶部罐体(8)、排污口(10)和出气口(13)之间构成连通结构，所述底部罐体(9)的底部设置为锥形。
6.根据权利要求1所述的一种污泥废气综合处理装置，其特征在于：所述密封机构包括有密封卡圈(22)，所述密封卡圈(22)采用弹性橡塑材料，所述密封卡圈(22)的一侧与连接卡环(16)的一侧活动卡接，所述底部罐体(9)的顶部与密封卡圈(22)的一侧活动卡接。
7.根据权利要求1所述的一种污泥废气综合处理装置，其特征在于：所述过滤机构(14)包括有定位卡套(18)、滤袋(19)和定位卡板(20)，所述底部罐体(9)的内壁固定连接有卡块(21)，所述卡块(21)的顶部与定位卡板(20)的一侧活动卡接，所述定位卡板(20)的上表面与定位卡套(18)固定连接，所述定位卡套(18)的外壁与滤袋(19)活动卡接，所述定位卡板(20)的一侧开设有通孔，所述定位卡板(20)和定位卡套(18)之间构成连通结构，所述定位卡板(20)通过顶部罐体(8)和底部罐体(9)之间构成可拆卸结构。
8.根据权利要求1所述的一种污泥废气综合处理装置，其特征在于：所述架体(1)的顶部固定连接有架板，所述架体(1)的顶部通过架板与风机(4)固定连接，所述风机(4)的底部通过螺栓与架体(1)固定连接，所述风机(4)通过螺栓和架体(1)之间构成可拆卸结构，所述风机(4)采用CX-75A-AC型号鼓风机。
发明内容
本发明提供一种污泥废气综合处理装置，以解决上述背景技术中提出的问题。
为解决上述技术问题，本发明所采用的技术方案是：
一种污泥废气综合处理装置，包括架体，所述架体水平放置，所述架体的顶部设置有动力机构，所述架体的内部设置有滤气机构；
所述滤气机构包括有定位装置、顶部罐体、底部罐体、过滤机构和密封机构，所述底部罐体的底部与架体的一侧活动卡接，所述底部罐体的内壁与顶部罐体的底部螺纹连接，所述过滤机构与底部罐体的内壁活动卡接，所述顶部罐体的底部设置有密封机构，所述顶部罐体的一侧设置有定位装置；
所述动力机构包括有风机和导管，所述风机与架体的顶部固定连接，所述导管的一端与风机的一侧活动卡接；
所述架体包括有支撑卡环和架杆，所述支撑卡环的内壁与底部罐体的底部活动卡接，所述架杆的一端与支撑卡环的一侧固定连接。
本发明技术方案的进一步改进在于：所述定位装置包括有转板和连接卡环，所述连接卡环的一侧与顶部罐体的外壁固定连接，所述连接卡环与顶部罐体之间通过焊接固定连接，所述转板的一侧设置有螺纹卡套，所述架杆的顶端开设有螺纹，所述转板的一侧通过螺纹卡套与架杆的一端螺纹连接，所述连接卡环的顶部开设有卡槽，所述转板的一侧通过卡槽与连接卡环的上表面活动卡接，所述转板的数量为四个，且转板关于顶部罐体的外壁环形分布。
采用上述技术方案，该方案中顺着架杆的一端转动转板，使得转板的一侧通过连接卡环对顶部罐体的位置进行固定，提高了该装置的稳定性。
本发明技术方案的进一步改进在于：所述顶部罐体的外壁固定焊接有握把，所述顶部罐体通过定位装置和架体之间构成可拆卸结构，所述底部罐体的底部通过支撑卡环和架体活动卡接，所述底部罐体通过支撑卡环和架体之间构成可拆卸结构。
采用上述技术方案，该方案中通过转动转板解除对顶部罐体的卡接，由支撑卡环的内壁将底部罐体和顶部罐体取下，通过握把顺着底部罐体的内壁转动顶部罐体，将底部罐体与顶部罐体进行分离，便于使用者对该装置的检修。
本发明技术方案的进一步改进在于：所述顶部罐体的顶部固定连接有出气口，所述出气口的顶部设置有连接装置，所述连接装置包括有连接卡套和橡胶卡圈，所述连接卡套的内壁与出气口的顶部螺纹连接，所述连接卡套的内壁与橡胶卡圈活动卡接，所述橡胶卡圈的一侧与出气口的顶部活动卡接，所述连接卡套的内壁与导管的一端活动卡接，所述导管采用橡塑软管。
采用上述技术方案，该方案中通过转动连接卡套解除导管与出气口之间的连接，便于使用者对顶部罐体的转动，提高了顶部罐体内壁的整洁度。
本发明技术方案的进一步改进在于：所述底部罐体的底部固定连接有排污口，所述排污口的底部螺纹设置有密封底盖，所述底部罐体的一侧固定连接有进气口，所述进气口、底部罐体、顶部罐体、排污口和出气口之间构成连通结构，所述底部罐体的底部设置为锥形。
采用上述技术方案，该方案中通过滤气机构对废气的过滤，阻挡粉尘，随后粉尘下落至底部罐体的底部，通过排污口将粉尘倒出清理，便于使用者对该装置的清理。
本发明技术方案的进一步改进在于：所述密封机构包括有密封卡圈，所述密封卡圈采用弹性橡塑材料，所述密封卡圈的一侧与连接卡环的一侧活动卡接，所述底部罐体的顶部与密封卡圈的一侧活动卡接。
采用上述技术方案，该方案中通过底部罐体与顶部罐体之间通过密封卡圈的贴合，提高了该装置的密封性。
本发明技术方案的进一步改进在于：所述过滤机构包括有定位卡套、滤袋和定位卡板，所述底部罐体的内壁固定连接有卡块，所述卡块的顶部与定位卡板的一侧活动卡接，所述定位卡板的上表面与定位卡套固定连接，所述定位卡套的外壁与滤袋活动卡接，所述定位卡板的一侧开设有通孔，所述定位卡板和定位卡套之间构成连通结构，所述定位卡板通过顶部罐体和底部罐体之间构成可拆卸结构。
采用上述技术方案，该方案中通过对顶部罐体拆卸的同时，顺着底部罐体的内壁将定位卡板取出，便于使用者对滤袋的更换，提高了该装置的工作效率。
本发明技术方案的进一步改进在于：所述架体的顶部固定连接有架板，所述架体的顶部通过架板与风机固定连接，所述风机的底部通过螺栓与架体固定连接，所述风机通过螺栓和架体之间构成可拆卸结构，所述风机采用CX-75A-AC型号鼓风机。
采用上述技术方案，该方案中通过架体的顶部对风机进行拆卸检修，便于使用者对该装置损害元件的更换，提高了该装置的耐久性。
由于采用了上述技术方案，本发明相对现有技术来说，取得的技术进步是：
1、本发明提供一种污泥废气综合处理装置，采用底部罐体、顶部罐体、定位装置、连接装置和架体配合，转动连接卡套解除导管与出气口的连接，通过转动转板解除对顶部罐体的卡接，通过握把顺着底部罐体的内壁转动顶部罐体，将顶部罐体取下，便于使用者对该装置的检修，顺着底部罐体的内壁将定位卡板取出，便于使用者对滤袋的更换，提高了该装置的工作效率。
2、本发明提供一种污泥废气综合处理装置，采用顶部罐体、底部罐体、连接卡环、密封机构和定位装置配合，底部罐体与顶部罐体之间通过密封卡圈的贴合，同时连接卡环的内壁与底部罐体的顶部卡接，提高了该装置的密封性。
3、本发明提供一种污泥废气综合处理装置，采用底部罐体、排污口、支撑卡环、架杆和定位装置配合，通过滤气机构对废气的过滤，阻挡粉尘，随后粉尘下落至底部罐体的底部，通过排污口将粉尘倒出清理，便于使用者对该装置的清理，由支撑卡环的内壁将底部罐体和顶部罐体取下，通过握把顺着底部罐体的内壁转动顶部罐体，将底部罐体与顶部罐体进行分离，便于使用者对顶部罐体和底部罐体的内壁进行清理，提高了该装置的整洁度。
（发明人：施荣标）
