公布日：2023.12.08
申请日：2023.09.01
分类号：C02F3/10(2023.01)I;B01D53/22(2006.01)I;B01D65/02(2006.01)I;B01D63/04(2006.01)I;C02F101/16(2006.01)N;C02F101/38(2006.01)N
摘要

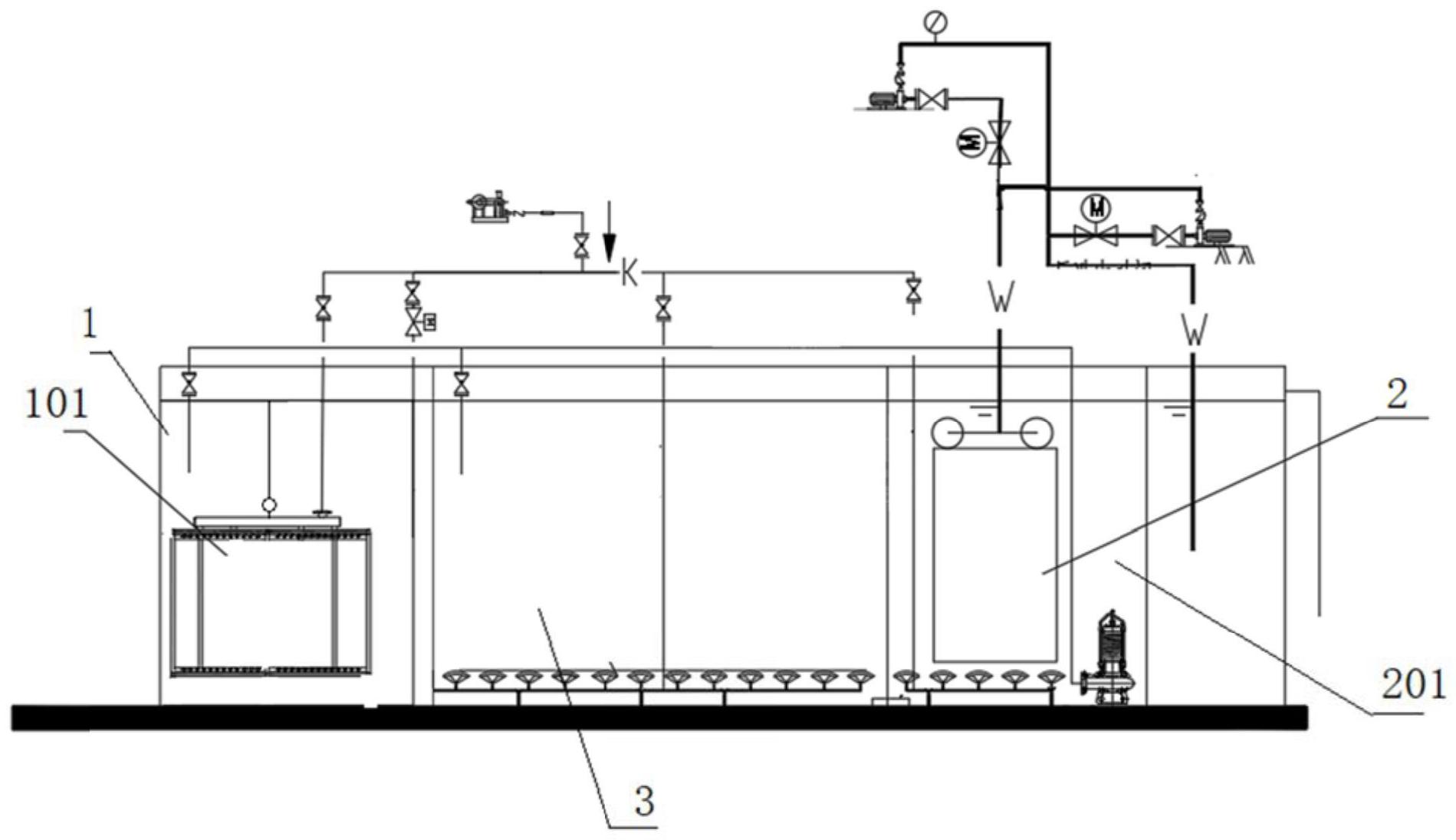

本发明公开了一种MABR耦合MBR的一体化污水处理装置，包括沿污水流动方向依次设置的MABR反应池及MBR过滤池，所述MABR反应池内设置有MABR组件，所述MBR过滤池内设置有MBR组件，所述MABR反应池与所述MBR过滤池之间设置有耗氧池，所述MABR组件包括两个膜丝单元，每个膜丝单元均包括相对的两个中空板，其中一个中空板内腔连通进气管另一个中空板内腔连通排气管，两个所述中空板之间通过数个膜丝连通，所述膜丝端部在所述中空板面上矩阵分布，两个所述膜丝单元的所述膜丝相互交叉的从彼此的膜丝之间穿过。本发明可以使得两个膜丝单元的膜丝相对移动，相对移动时，使得交错的膜丝表面之间相互摩擦，从而使得模式表面的污物被清除掉。
权利要求书
1.一种MABR耦合MBR的一体化污水处理装置，包括沿污水流动方向依次设置的MABR反应池及MBR过滤池，所述MABR反应池内设置有MABR组件，所述MBR过滤池内设置有MBR组件，所述MABR反应池与所述MBR过滤池之间设置有耗氧池，其特征在于，所述MABR组件包括两个膜丝单元，每个膜丝单元均包括相对的两个中空板，其中一个中空板内腔连通进气管另一个中空板内腔连通排气管，两个所述中空板之间通过数个膜丝连通，所述膜丝端部在所述中空板面上矩阵分布，两个所述膜丝单元的所述膜丝相互交叉的从彼此的膜丝之间穿过。
2.根据权利要求1所述的MABR耦合MBR的一体化污水处理装置，其特征在于，至少一个所述膜丝单元由移动装置控制移动，使得两个所述膜丝单元的膜丝表面之间相对摩擦移动。
3.根据权利要求2所述的MABR耦合MBR的一体化污水处理装置，其特征在于，所述移动装置包括第一连杆与第二连杆，所述第一连杆的两端分别连接一个所述膜丝单元的两个所述中空板，所述第二连杆的两端分别连接另一个所述膜丝单元的两个所述中空板，所述第一连杆与第二连杆十字交叉的滑动的穿过一固定块，所述第一连杆与第二连杆由移动机构控制相对所述固定块的滑动。
4.根据权利要求3所述的MABR耦合MBR的一体化污水处理装置，其特征在于，所述移动机构包括传动带及设置在所述第一连杆与第二连杆端部的主动带轮，所述传动带围绕在所述主动带轮外侧，所述固定块上设置有四个导向带轮，所述导向带轮分别位于两个相邻主动带轮之间的所述传动带的外侧，所述主动带轮分别由电机控制转动。
5.根据权利要求4所述的MABR耦合MBR的一体化污水处理装置，其特征在于，所述第一连杆与第二连杆端部与所述中空板之间均通过伸缩机构连接。
6.根据权利要求4所述的MABR耦合MBR的一体化污水处理装置，其特征在于，所述固定块下方设置有顶板，所述顶板上设置有在上下方向上穿过两个所述膜丝单元的膜丝之间的竖向杆，所述竖向杆上设置有刷毛。
7.根据权利要求6所述的MABR耦合MBR的一体化污水处理装置，其特征在于，所述竖向杆为竖向管，所述竖向管上分布有排气孔，所述竖向管与供气装置连通。
8.根据权利要求6所述的MABR耦合MBR的一体化污水处理装置，其特征在于，所述竖向杆上端部与所述顶板转动连接，所述竖向杆上端部设置有齿轮，位于同一排的所述竖向杆上的所述齿轮依次啮合，每一排的端部的所述齿轮同时与一齿条啮合，其中一个所述齿轮由电机驱动转动。
9.根据权利要求6所述的MABR耦合MBR的一体化污水处理装置，其特征在于，所述顶板为上中空板，所述竖向杆为膜丝，所述膜丝下端连接下中空板。
10.根据权利要求3所述的MABR耦合MBR的一体化污水处理装置，其特征在于，所述固定块上设置有吊环。
发明内容
为解决MABR膜丝表面污物难于清理的问题，本发明提出一种MABR耦合MBR的一体化污水处理装置，能够较好的实现对膜丝表面的清洁。
本发明采用的技术方案是，设计一种MABR耦合MBR的一体化污水处理装置，包括沿污水流动方向依次设置的MABR反应池及MBR过滤池，所述MABR反应池内设置有MABR组件，所述MBR过滤池内设置有MBR组件，所述MABR反应池与所述MBR过滤池之间设置有耗氧池，所述MABR组件包括两个膜丝单元，每个膜丝单元均包括相对的两个中空板，其中一个中空板内腔连通进气管另一个中空板内腔连通排气管，两个所述中空板之间通过数个膜丝连通，所述膜丝端部在所述中空板面上矩阵分布，两个所述膜丝单元的所述膜丝相互交叉的从彼此的膜丝之间穿过。
在某些实施方式中，至少一个所述膜丝单元由移动装置控制移动，使得两个所述膜丝单元的膜丝表面之间相对摩擦移动。
在某些实施方式中，所述移动装置包括第一连杆与第二连杆，所述第一连杆的两端分别连接一个所述膜丝单元的两个所述中空板，所述第二连杆的两端分别连接另一个所述膜丝单元的两个所述中空板，所述第一连杆与第二连杆十字交叉的滑动的穿过一固定块，所述第一连杆与第二连杆由移动机构控制相对所述固定块的滑动。
在某些实施方式中，所述移动机构包括传动带及设置在所述第一连杆与第二连杆端部的主动带轮，所述传动带围绕在所述主动带轮外侧，所述固定块上设置有四个导向带轮，所述导向带轮分别位于两个相邻主动带轮之间的所述传动带的外侧，所述主动带轮分别由电机控制转动。
在某些实施方式中，所述第一连杆与第二连杆端部与所述中空板之间均通过伸缩机构连接。
在某些实施方式中，所述固定块下方设置有顶板，所述顶板上设置有在上下方向上穿过两个所述膜丝单元的膜丝之间的竖向杆，所述竖向杆上设置有刷毛。
在某些实施方式中，所述竖向杆为竖向管，所述竖向管上分布有排气孔，所述竖向管与供气装置连通。
在某些实施方式中，所述竖向杆上端部与所述顶板转动连接，所述竖向杆上端部设置有齿轮，位于同一排的所述竖向杆上的所述齿轮依次啮合，每一排的端部的所述齿轮同时与一齿条啮合，其中一个所述齿轮由电机驱动转动。
在某些实施方式中，所述顶板为上中空板，所述竖向杆为膜丝，所述膜丝下端连接下中空板。
在某些实施方式中，所述固定块上设置有吊环。
与现有技术相比，本发明具有以下有益效果：
1、MBR具有出水水质稳定、剩余污泥量少、占地面积小、池内可有较高的污泥浓度等优点，但是在去除总氮方面短板较为明显。MABR工艺正好弥补了MBR的不足，在去除总氮方面有着得天独厚的优势，同时MABR也具有多方面优势。
2、MABR耦合MBR一体化污水处理设备，结合了MABR以及MBR的优势，同时具有高效脱氮、氧利用率高节能降耗、无臭味、出水清澈SS含量低、污泥浓度高、无需外加碳源及内回流、缩小池容、便于安装、节省成本等优点。
3、所述膜丝端部在所述中空板面上矩阵分布，两个所述膜丝单元的所述膜丝相互十字交叉的从彼此的膜丝之间穿过，当需要对膜丝表面进行清洁时，可以使得两个膜丝单元的膜丝相对移动，相对移动时，使得交错的膜丝表面之间相互摩擦，从而使得模式表面的污物被清除掉，对每个膜丝的清理效果均匀、彻底。同时相互交叉设置的模式不但提高了模式密度，而且也使得膜丝之间具有均匀的间距，便于与污水的均匀接触，提高净化效果。
（发明人：陈普庆;王敏;同现鹏;王则寒;张茹霞;汪召楼;梁尚文;刘莉;张水平;王哈利;刘晨皓）
