【专利技术】小区中水回用系统及小区供排水系统

发布时间:2017-9-8 11:55:52  中国污水处理工程网

  申请日2017.06.20

  公开(公告)日2017.08.22

  IPC分类号E03C1/12; E03C1/122; E03C1/182; E03C1/186; E03C1/23; E03C1/264; E03F1/00; E03F5/14; E03B1/02; E03B1/04; C02F1/00

  摘要

  本发明涉及供排水系统领域,旨在解决现有的供排水系统水资源利用率低的问题,提供一种小区中水回用系统及小区供排水系统。小区中水回用系统包括水池和小区级中水处理系统。水池具有水池进水口、中水排水口。小区级中水处理系统包括依次串联的集水沉淀池、快渗污水处理装置、水泵、储水池。中水排水口连通集水沉淀池的进水口,以将中水排入集水沉淀池中。储水池的出水口连通水池进水口,以向水池供水。水泵能够驱动小区级中水处理系统的水循环。本发明的有益效果是水资源利用率高。

  1.一种小区中水回用系统,其特征在于,所述小区中水回用系统包括:

  水池,所述水池具有水池进水口、中水排水口;

  小区级中水处理系统,所述小区级中水处理系统包括依次串联的集水沉淀池、快渗污水处理装置、水泵、储水池;

  所述中水排水口连通所述集水沉淀池的进水口,以将中水排入所述集水沉淀池中;所述储水池的出水口连通所述水池进水口,以向所述水池供水;所述水泵能够驱动小区级中水处理系统的水循环。

  2.根据权利要求1所述的小区中水回用系统,其特征在于:

  所述快渗污水处理装置包括从上到下依次设置的上填充层和下填充层;所述上填充层为砂、砾石、大理石混合物过滤层;所述下填充层为卵石过滤层;

  所述集水沉淀池的出水口连通所述快渗污水处理装置顶端;所述快渗污水处理装置的出水口设置于所述下填充层处。

  3.根据权利要求2所述的小区中水回用系统,其特征在于:

  所述快渗污水处理装置还包括布水器,所述集水沉淀池的出水口连通所述布水器,并通过所述布水器布水。

  4.根据权利要求1-3任一项所述的小区中水回用系统,其特征在于,所述水池包括:

  水槽体,所述水槽体能够接收来自所述水池进水口的水;

  附加槽体,所述附加槽体的开口端套入所述水槽体的下端的外侧,并与所述水槽体的外周面密封连接,共同围成容纳腔室;

  分隔板,所述分隔板设置于所述容纳腔室内并将所述容纳腔室分隔成上子腔和下子腔;所述上子腔的侧面设有第一出口,所述下子腔的侧面设有第二出口;

  横管,所述横管沿水平方向设置于所述下子腔内,并具有横向贯通的通道;

  第一竖管,所述第一竖管连通所述水槽体的排水孔和所述横管的A处;

  第二竖管,所述第二竖管一端连通所述横管的B处,另一端贯穿所述附加槽体底壁之外,作为所述水池的污水排水口;所述B处和所述A处水平间隔;

  循环泵,所述循环泵一端同时连通所述第一出口和所述第二出口,另一端分别连通所述水池进水口和所述中水排水口,并能够选择性地从所述水池进水口和/或所述中水排水口出水;

  滑动密封块,所述滑动密封块可滑动配合于所述横管的通道,并且所述滑动密封块能够在所述下子腔中朝所述第二出口方向流动的水流的带动下滑动至所述B处以封闭所述污水排水口。

  5.根据权利要求4所述的小区中水回用系统,其特征在于:

  所述水槽体具有溢流口,所述上子腔连通所述溢流口。

  6.根据权利要求5所述的小区中水回用系统,其特征在于:

  所述附加槽体连接于所述水槽体的所述溢流口的上方,并将所述溢流口包围在所述上子腔之内。

  7.根据权利要求4所述的小区中水回用系统,其特征在于:

  所述第二出口处设有过滤器。

  8.一种小区供排水系统,其特征在于:

  所述小区供排水系统包括如权利要求4-7任一项所述的小区中水回用系统;

  所述小区供排水系统还包括向所述储水池补充供水的补水管道。

  9.根据权利要求8所述的小区供排水系统,其特征在于:

  所述小区供排水系统还包括污水排水管道,所述水池的污水排水口连通所述污水排水管道。

  10.根据权利要求9所述的小区供排水系统,其特征在于:

  所述集水沉淀池还具有沉淀层排水口,所述沉淀层排水口设置于所述集水沉淀池的下端,并连通所述污水排水管道。

  说明书

  小区中水回用系统及小区供排水系统

  技术领域

  本发明涉及供排水系统领域,具体而言,涉及一种小区中水回用系统及小区供排水系统。

  背景技术

  在城市小区居民生活用水中,各种厨房用水、洗涤用水等在使用后通常直接排放,具有水资源利用率低的问题。

  发明内容

  本发明旨在提供一种小区中水回用系统,以解决现有技术中的供排水系统水资源利用率低的问题。

  本发明的另一目的在于提供一种具备上述小区中水回用系统的小区供排水系统。

  本发明的实施例是这样实现的:

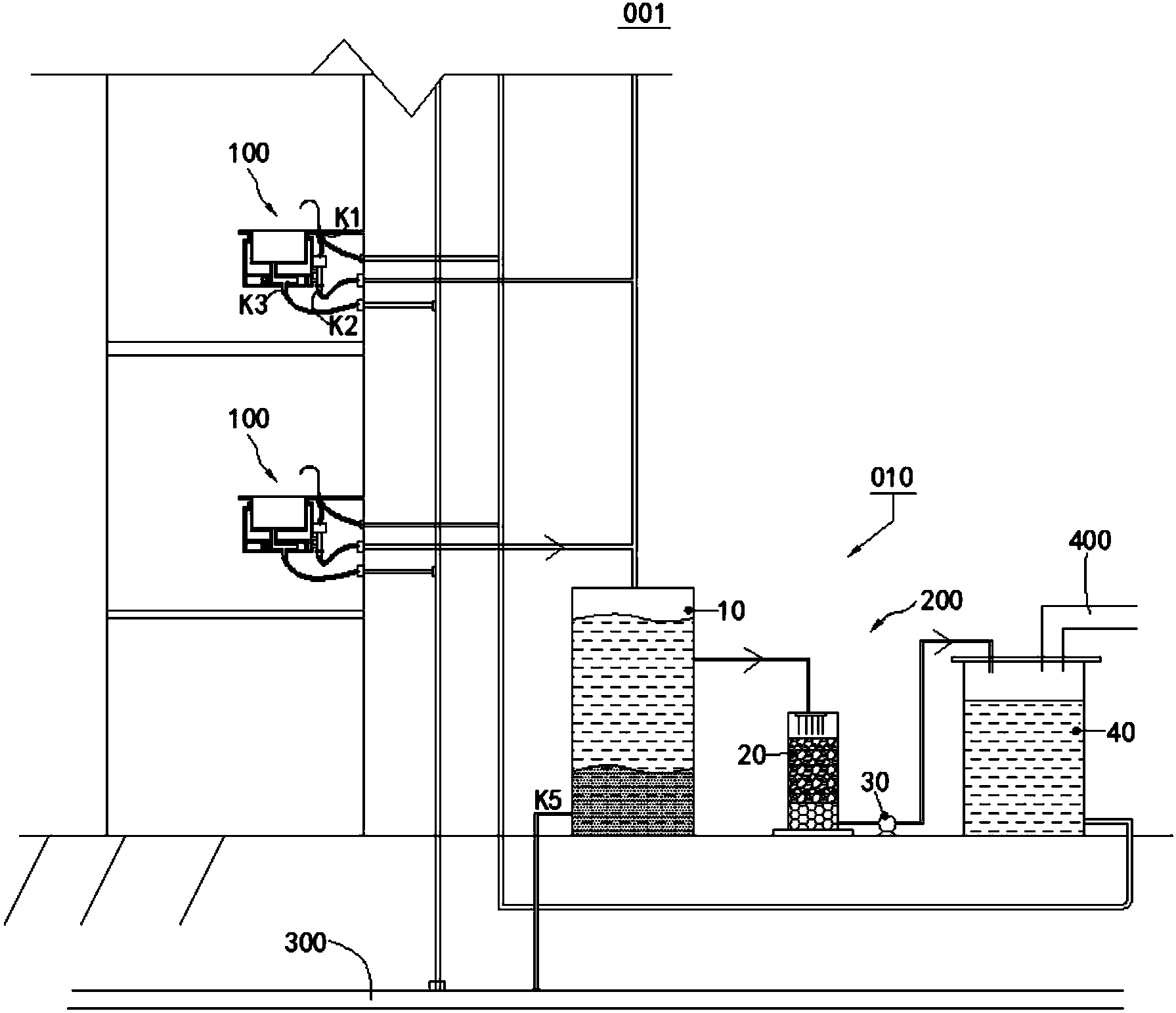

  本发明提供一种小区中水回用系统,其包括水池和小区级中水处理系统。水池具有水池进水口、中水排水口。小区级中水处理系统包括依次串联的集水沉淀池、快渗污水处理装置、水泵、储水池。中水排水口连通集水沉淀池的进水口,以将中水排入集水沉淀池中。储水池的出水口连通水池进水口,以向水池供水。水泵能够驱动小区级中水处理系统的水循环。

  在本发明的一个实施例中:

  快渗污水处理装置包括从上到下依次设置的上填充层和下填充层。上填充层为砂、砾石、大理石混合物过滤层。下填充层为卵石过滤层。集水沉淀池的出水口连通快渗污水处理装置顶端。快渗污水处理装置的出水口设置于下填充层处。

  在本发明的一个实施例中:

  快渗污水处理装置还包括布水器,集水沉淀池的出水口连通布水器,并通过布水器布水。

  在本发明的一个实施例中:

  水池包括:

  水槽体,水槽体能够接收来自水池进水口的水;

  附加槽体,附加槽体的开口端套入水槽体的下端的外侧,并与水槽体的外周面密封连接,共同围成容纳腔室;

  分隔板,分隔板设置于容纳腔室内并将容纳腔室分隔成上子腔和下子腔;上子腔的侧面设有第一出口,下子腔的侧面设有第二出口;

  横管,横管沿水平方向设置于下子腔内,并具有横向贯通的通道;

  第一竖管,第一竖管连通水槽体的排水孔和横管的A处;

  第二竖管,第二竖管一端连通横管的B处,另一端贯穿附加槽体底壁之外,作为水池的污水排水口;B处和A处水平间隔;

  循环泵,循环泵一端同时连通第一出口和第二出口,另一端分别连通水池进水口和中水排水口,并能够选择性地从水池进水口和/或中水排水口出水;

  滑动密封块,滑动密封块可滑动配合于横管的通道,并且滑动密封块能够在下子腔中朝第二出口方向流动的水流的带动下滑动至B处以封闭污水排水口。

  在本发明的一个实施例中:

  水槽体具有溢流口,上子腔连通溢流口。

  在本发明的一个实施例中:

  附加槽体连接于水槽体的溢流口的上方,并将溢流口包围在上子腔之内。

  在本发明的一个实施例中:

  第二出口处设有过滤器。

  本实施例中的水槽体需要正常排水时,循环泵不启动,滑动密封块不封闭污水排水口,水流直接通过第一竖管和第二竖管从污水排水口排水;启动循环泵时,循环泵从上子腔和下子腔中抽水,在下子腔中水流的作用下,滑动密封块运动至B处封闭污水排水口。此时,如果正在用水,且水质要求不高,水槽体的排水可通过循环泵重新从水池进水口进入水槽体中进行循环使用;如果此时暂不用水,水流可从中水排水口流入小区级中水处理系统中进行处理、存储,等待再次使用。本发明实施例中的小区中水回用系统能够在用水源头对污水、中水进行分流排放,其中污水直接排放,中水可以通过循环泵直接循环使用,也可进入小区中水处理系统中进行处理、存储,以备再次使用,具有水资源利用率高、节水效果好的有益效果。

  本发明实施例还提供一种小区供排水系统,其包括前述的小区中水回用系统。小区供排水系统还包括向储水池补充供水的补水管道。

  在本发明的一个实施例中:

  小区供排水系统还包括污水排水管道,水池的污水排水口连通污水排水管道。

  在本发明的一个实施例中:

  集水沉淀池还具有沉淀层排水口,沉淀层排水口设置于集水沉淀池的下端,并连通污水排水管道。

  综上所述,本发明实施例中的小区中水回用系统和小区供排水系统能够在用水源头对污水、中水进行分流排放,其中污水直接排放,中水可以通过循环泵直接循环使用,也可进入小区中水处理系统中进行处理、存储,以备再次使用,具有水资源利用率高、节水效果好的有益效果。
