申请日2017.09.25
公开(公告)日2017.11.28
IPC分类号C02F3/30
摘要

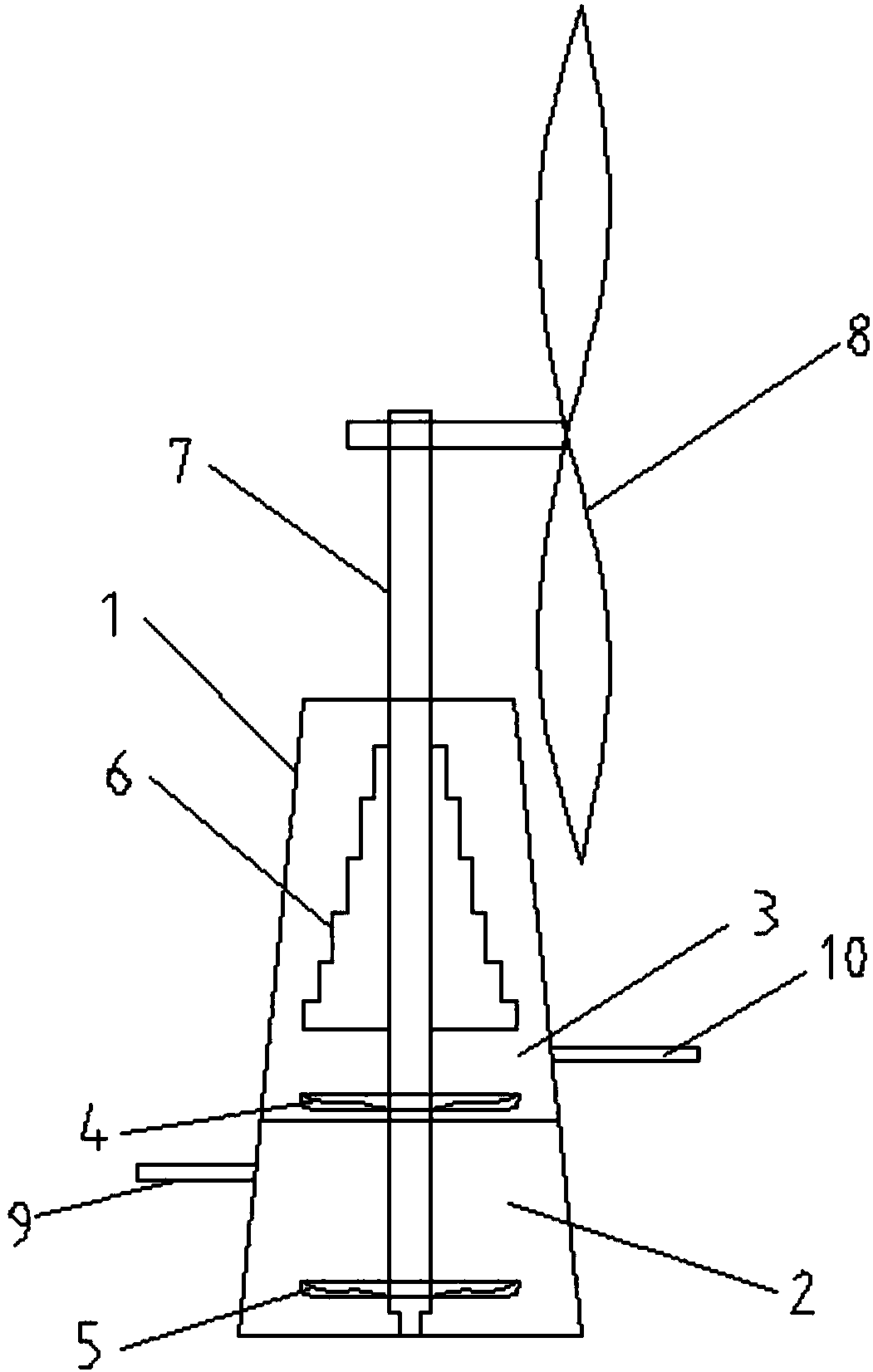

本发明提供了一种农村生活污水点源处理装置，主要包括围护结构、厌氧反应室、好氧反应室、搅拌叶轮1、搅拌叶轮2、跌水台阶、传动杆、风车、进水管、出水管。其技术原理是通过在现有化粪池基础上增加风车，增加地上跌水充氧单元，以风能做为动力源使原化粪池相对静止的水搅动起来，增加进水与池内厌氧污泥的接触，强化化粪池的厌氧处理能力并增加好氧处理功能的农村生活污水点源处理装置。该装置主要应用于农村化粪池改造，新建，特别针对不易敷设污水收集管网的地区生活污水点源处理，可为农村生活污水处理起到一定的社会效益。
权利要求书
1.一种农村生活污水点源处理装置，其特征在于主要包括围护结构、厌氧反应室、好氧反应室、搅拌叶轮1、搅拌叶轮2、跌水台阶、传动杆、风车、进水管、出水管;所述搅拌叶轮1、搅拌叶轮2通过传动杆与风车相连，组成搅拌系统;所述传动杆内装有液体提升泵，由风车带动，用于提升厌氧反应室的污水以及好氧反应室的污水;所述进水管连接厌氧反应室;所述出水这连接好氧反应室;所述挡渣板安装在反应室液面高度。
2.根据权利要求1所述的一种农村生活污水点源处理装置，其特征在于其动力来源采用风能。
3.根据权利要求1所述的一种农村生活污水点源处理装置，其特征在于所述搅拌系统采用传动杆传动。
4.根据权利要求1所述的一种农村生活污水点源处理装置，其特征在于所述液体提升泵采用机械传动，由风车带动。
5.根据权利要求1所述的一种农村生活污水点源处理装置，其特征在于所述搅拌叶轮1安装在传动杆上厌氧反应室底部。
6.根据权利要求1所述的一种农村生活污水点源处理装置，其特征在于所述搅拌叶轮2安装在传动杆上好氧反应室底部。
说明书
一种农村生活污水点源处理装置
技术领域
本发明涉及一种农村生活污水点源处理装置，主要应用于农村生活污水处理系统中的点源处理的建设与改造。
背景技术
目前农村生活污水处理系统主要由化粪池、管网收集系统、污水处理站单元组成。但有些地势起伏效大的山区地区，居民居住分散，不适合敷设污水收集管网。而按照国家标准图集建设的化粪池，没有动力系统，污水进入池内只做停留时间要求，生活污水起不到就地净化的效果。化粪池属于厌氧处理系统，新进污水与池内厌氧菌污泥不能得到充分的混合，处理效率低。本发明的功能就是通过增加风能动力搅拌系统来增加混合效果，并增加好氧处理功能，强化传统化粪池的处理效果，使得在不增加能耗的情况下，使生活污水就地经过厌氧、好氧处理，尽可能降解生活污水的有机物质，减少因不能收集污水自然排放对环境水体造成的污染。
本发明的功能之一就是通过增加风能动力搅拌系统来增加混合效果，并增加好氧处理功能，强化传统化粪池的处理效果，使得在不增加能耗的情况下，使生活污水就地经过厌氧、好氧处理，尽可能降解生活污水的有机物质，减少因不能收集污水自然排放对环境水体造成的污染。
发明内容
本发明的目的是提供一种农村生活污水点源处理装置，通过增加风能动力搅拌系统来增加混合效果，并增加好氧处理功能，强化传统化粪池的处理效果，使得在不增加能耗的情况下，使生活污水就地经过厌氧、好氧处理，尽可能降解生活污水的有机物质，减少因不能收集污水自然排放对环境水体造成的污染。
本发明解决其技术问题所采用的技术方案是：一种农村生活污水点源处理装置，主要包括围护结构、厌氧反应室、好氧反应室、搅拌叶轮1、搅拌叶轮2、跌水台阶、传动杆、风车、进水管、出水管，所述搅拌叶轮1、搅拌叶轮2通过传动杆与风车相连，组成搅拌系统;所述传动杆内装有液体提升泵，由风车带动，用于提升厌氧反应室的污水以及好氧反应室的污水;所述进水管连接厌氧反应室;所述出水这连接好氧反应室;所述挡渣板安装在反应室液面高度。
进一步地，一种农村生活污水点源处理装置，其动力来源采用风能。
进一步地，一种农村生活污水点源处理装置，所述搅拌系统采用传动杆传动。
进一步地，一种农村生活污水点源处理装置，液体提升泵采用机械传动，由风车带动。
进一步地，一种农村生活污水点源处理装置，液体提升泵将污水由厌氧池提升至好氧池，再由好氧池提升至跌水台阶顶部，由跌水台阶完成充氧，在好氧反应室内完成好氧反应。
进一步地，一种农村生活污水点源处理装置，其特征在于厌氧反应室内有一定的调节容积，以及溢流装置。
本发明的优点在于采用简单有效的方法，在不增加动力消耗的情况下，通过增加风车及传动系统，使厌氧池内水体得以搅拌，起到强化处理效果的作用，并且通过增加的好氧反应室单元完成污水的厌氧、好氧两级处理，减少生活污水对自然水体的污染。
