申请日2017.09.13
公开(公告)日2017.11.28
IPC分类号C02F9/10; C02F101/30
摘要
本发明公开了一种联合氧化的废水处理系统，包括活性炭反应釜，所述活性炭反应釜与沉淀池对应连接，所述沉淀池与集水池对应连接，在所述活性炭反应釜内设有臭氧微纳米气泡一体机，所述活性炭反应釜与气液分离器对应连接，所述气液分离器与砂滤池对应连接，所述沉淀池和活性炭反应釜与污泥池对应连接，所述污泥池与压滤机对应连接。本发明具有安全、高效、快速、无二次污染和低耗的优点。
权利要求书

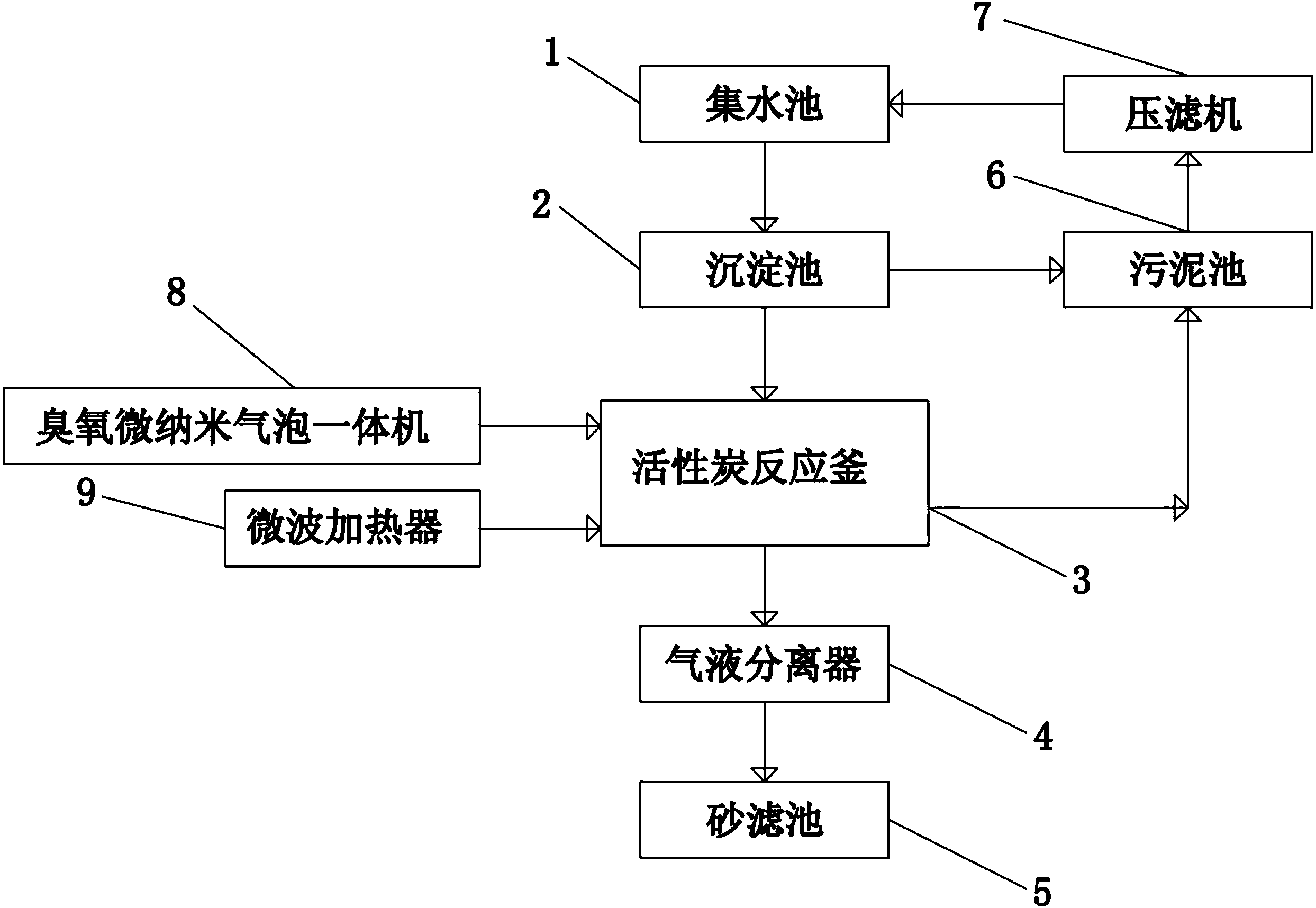

1.一种联合氧化的废水处理系统，包括活性炭反应釜(3)，其特征在于：所述活性炭反应釜(3)与沉淀池(2)对应连接，所述沉淀池(2)与集水池(1)对应连接，在所述活性炭反应釜(3)内设有臭氧微纳米气泡一体机(8)，所述活性炭反应釜(3)与气液分离器(4)对应连接，所述气液分离器(4)与砂滤池(5)对应连接，所述沉淀池(2)和活性炭反应釜(3)与污泥池(6)对应连接，所述污泥池(6)与压滤机(7)对应连接。
2.根据权利要求1所述的一种联合氧化的废水处理系统，其特征在于：所述活性炭反应釜(3)与微波加热器(9)对应连接。
3.根据权利要求1所述的一种联合氧化的废水处理系统，其特征在于：所述臭氧微纳米气泡一体机(8)设有气源进口阀，所述气源为空气源和氧气源中的一种。
4.根据权利要求1所述的一种联合氧化的废水处理系统，其特征在于：在所述沉淀池(2)和活性炭反应釜(3)的底端设有污泥管路，所述污泥管路的排污端与污泥池(6)对应连接，所述污泥池(6)的排泥口通过管路与压滤机(7)对应连接。
5.根据权利要求1所述的一种联合氧化的废水处理系统，其特征在于：在所述压滤机(7)上设有出液管路，所述出液管路与集水池(1)对应连接。
说明书
一种联合氧化的废水处理系统
技术领域
本发明涉及废水处理领域，尤其涉及一种联合富臭氧的微纳米气泡液及微波加热活性炭进行的高级氧化废水处理系统。
背景技术
随着社会的发展，越来越多难降解的有机废水被排放到环境中。如果这些污水在排放中得不到有效处理，其污染成分将长期在环境中滞留，对人体健康和自然界的生态系统构成很大的威胁。
由于这些物质结构稳定，难以被生物利用，使用常规的生物和物化技术难以对此类废水进行有效处理。
传统湿式空气氧化(WAO)是现有处理难降解有机废水的有效方法。湿式空气氧化技术(WAO)可以去除废水中90%以上的有机物，但是需要高温高压苛刻的运行条件，复杂的操作程序，不安全的运行体系，很高的能耗等，这些导致该工艺很难大规模推广。虽然催化剂的应用和反应器的优化设计能在一定程度上降低反应条件，但高温高压条件依然必需。加上催化剂的成本，设备昂贵的建造费用，给设备建造和安全运行等带来诸多问题，在很大程度上限制了该工艺的实际应用。因此，寻找一种高效、快速、无二次污染和低耗的废水处理方法是目前迫切需要解决的问题。
发明内容
为了克服现有技术中的缺陷，提供一种联合氧化的废水处理系统。
本发明通过下述方案实现：
一种联合氧化的废水处理系统，包括活性炭反应釜，所述活性炭反应釜与沉淀池对应连接，所述沉淀池与集水池对应连接，在所述活性炭反应釜内设有臭氧微纳米气泡一体机，所述活性炭反应釜与气液分离器对应连接，所述气液分离器与砂滤池对应连接，所述沉淀池和活性炭反应釜与污泥池对应连接，所述污泥池与压滤机对应连接。
所述活性炭反应釜与微波加热器对应连接。
所述臭氧微纳米气泡一体机设有气源进口阀，所述气源为空气源和氧气源中的一种。
在所述沉淀池和活性炭反应釜的底端设有污泥管路，所述污泥管路的排污端与污泥池对应连接，所述污泥池的排泥口通过管路与压滤机对应连接。
在所述压滤机上设有出液管路，所述出液管路与集水池对应连接。
本发明的有益效果为：
1.本发明一种联合氧化的废水处理系统在使用时开启仪器设备，废水依次经过集水池和沉淀池，对废水中的大颗粒杂质进行沉淀除去，经过混凝沉淀后，废水CODCr的总去除率可达到40%～60%，在活性炭反应釜中的臭氧微纳米气泡一体机将废液与微纳米臭氧气泡的气水混合，其中臭氧投加量一般为6-10mg/L，视乎处理物的难降解难度进行调整，混合微纳米臭氧气泡与废水接触时间控制在1-5分钟内，同步微波加热器对活性炭反应釜进行加热，让溶解氧受在高温环境下产生大量羟基自由基并吸附在活性炭表面，从而将吸附在活性碳表面的污染物分解，反应完成后在气液分离器的作用下，将废水中的气体排出，处理后的废水经砂滤池达标排放，出水达标回用，使得废水进行循环利用，节约了用水，也降低了生产经营成本。
2.本发明一种联合氧化的废水处理系统中微纳米气泡一体机包含微纳米气泡发生器和臭氧发生器装置，臭氧发生器装置提供浓度较高的臭氧气体，然后臭氧气体通入微纳米气泡发生装置，微纳米气泡发生装置产生富含臭氧的微纳米气泡液，二者协同作用，充分发挥二者各自优势，极大提高了净化效率，其中微纳米气泡发生器产生的气泡极其微小，直径只有5-50μm，使得气泡和废水的接触面积大幅提高了，臭氧的溶解度提高了10倍以上，溶氧曾加了20倍，微纳米臭氧气泡爆破时，产生大量溶氧,溶氧受活性炭温度提升反应，产生了氧化性更强，选择性较低的羟基自由基，其氧化还原电位(2.8V)比臭氧高出35%，因此能降解废水中的结构稳定、可生化性低的污染物，不形成二次污染;同时混合臭氧和微纳米气泡可以解决因单使用臭氧能耗较高，产率较低的问题，并可以提高臭氧在水中的溶解度。
3.本发明一种联合氧化的废水处理系统当废水进入到活性炭反应釜时，微波加热器工作产生微波辐射到活性炭反应釜中，微波可与表面的物料相作用，同时也穿过表面与物料的中心部分相作用，在微波辐射穿过物料的过程中，电磁能被转变成遍布于物料各料的热能，使得微波加热不依赖从表面到中心区的热传导，由于加热速度不受通过表面层传导的限制，物料可被更快速内外同时加热，因此能在短时间内达到加热效果，在微波辐照下活性炭的升温速度是同样质量水的升温速递的10倍。
4.本发明一种联合氧化的废水处理系统中设有活性炭反应釜，借助于活性炭多孔吸收有机废物，同时吸收微波能力强形成高温，从而使得溶解氧在高温环境下产生大量羟基自由基并吸附在活性炭表面，从而将吸附活性碳表面的污染物分解，随着反应时间的增加，活性炭表面吸附的污染物得以降解，吸附容量也重新增加，在没有重新处理下，将变化为新的活性碳。
