申请日2017.08.11
公开(公告)日2017.10.10
IPC分类号C02F1/00; C02F1/40; B01D17/02
摘要
本发明涉及环保技术领域，尤其涉及一种家用污水处理器的油过滤组件。包括承载网板、排水管道以及油过滤膜，承载网板通过连接板固定在箱体内部，承载网板上覆盖有油过滤膜，排水管道设置于承载网板的底部且延伸至箱体外部;承载网板上设置有网孔，网孔的直径为0.2cm～0.5cm。一种家用污水处理器的油过滤组件及其加工成型方法，结构设计合理，支撑性能好。通过加工成型时对承载网板进行了防腐蚀预处理，从而使其耐腐蚀性能变的更强。

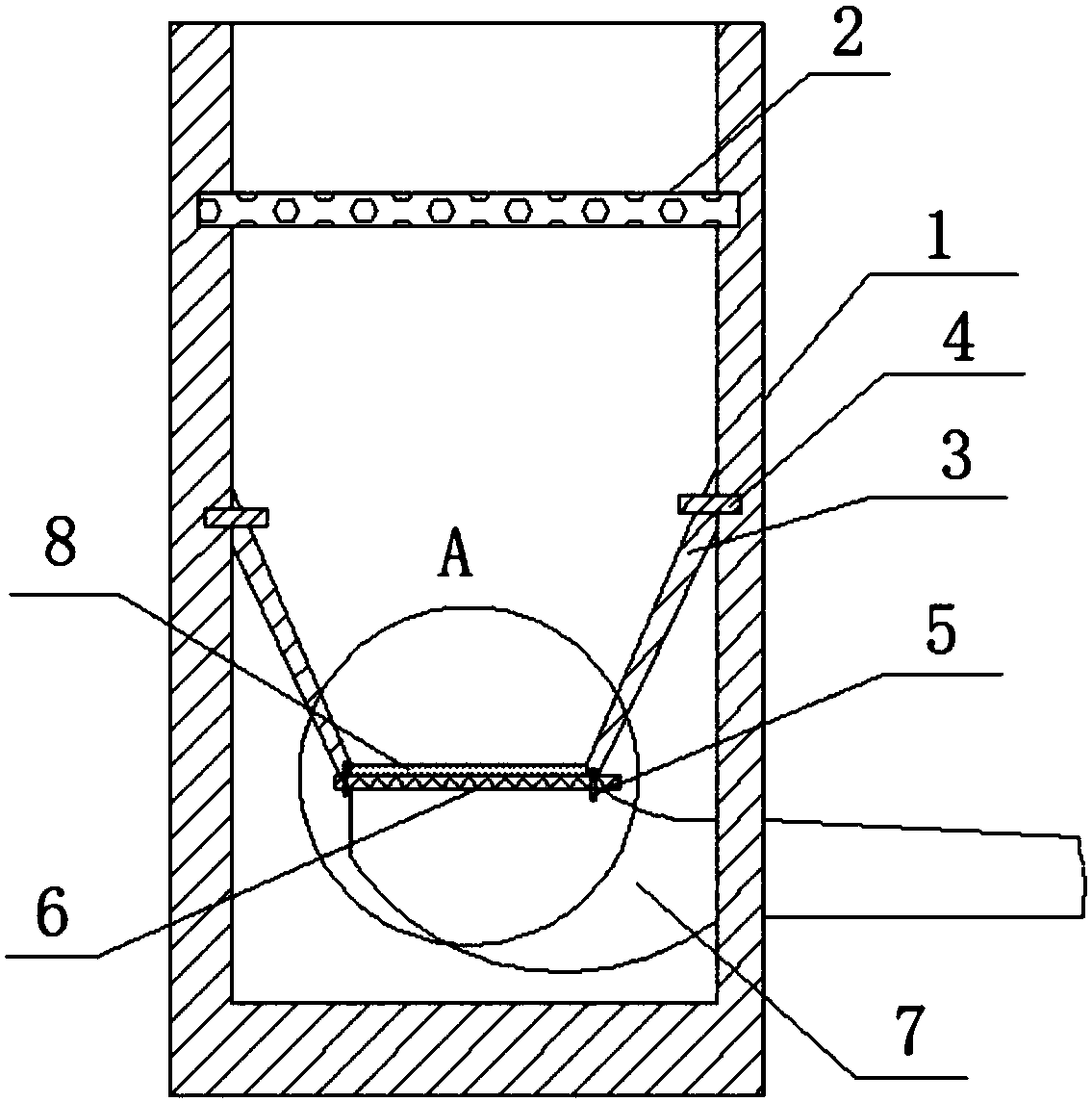

摘要附图
权利要求书
1.一种家用污水处理器的油过滤组件，其特征在于，包括承载网板、排水管道以及油过滤膜，承载网板通过连接板固定在箱体内部，承载网板上覆盖有油过滤膜，排水管道设置于承载网板的底部且延伸至箱体外部;承载网板上设置有网孔，网孔的直径为0.2cm～0.5cm。
说明书
一种家用污水处理器的油过滤组件
技术领域
本发明涉及环保技术领域，尤其涉及一种家用污水处理器的油过滤组件。
背景技术
水资源日益贫乏，家用污水的浪费是亟待解决的问题，因此，有必要提供一种家用污水处理器，以解决上述问题。
发明内容
本发明要解决的技术问题是提供一种家用污水处理器，以解决家用污水的浪费的问题。同时，本发明还提供了一种家用污水处理器的油过滤组件及其加工成型方法。
为解决上述技术问题，本发明采用的技术方案是：
一种家用污水处理器，包括：
箱体、杂物过滤板、连接板、第一螺钉、第二螺钉、承载网板、排水管道以及油过滤膜;
所述箱体呈长方体状;
所述箱体的顶部开口，所述杂物过滤板设置于所述箱体内部，固定于所述箱体的内壁;
所述连接板的数量为两个，对称设置于所述箱体内壁，所述连接板通过第一螺钉与所述箱体连接;
所述连接板底部固定所述承载网板，所述承载网板通过所述第二螺钉固定于所述连接板底部;
所述承载网板上覆盖有所述油过滤膜，所述排水管道设置于所述承载网板的底部且延伸至所述箱体外部。
所述杂物过滤板上设置有多个过滤孔，所述过滤孔的直径为2cm～5cm。
所述承载网板上设置有网孔，所述网孔的直径为0.2cm～0.5cm。
一种家用污水处理器的油过滤组件，包括承载网板、排水管道以及油过滤膜，承载网板通过连接板固定在箱体内部，承载网板上覆盖有油过滤膜，排水管道设置于承载网板的底部且延伸至箱体外部;承载网板上设置有网孔，网孔的直径为0.2cm～0.5cm。
一种家用污水处理器的油过滤组件的加工成型方法，步骤如下：
①、部件构造及成型
油过滤组件包括承载网板、排水管道以及油过滤膜，承载网板通过连接板固定在箱体内部，承载网板上覆盖有油过滤膜，排水管道设置于承载网板的底部且延伸至箱体外部;承载网板上设置有网孔，网孔的直径为0.2cm～0.5cm;
承载网板采用碳素钢制成，排水管道采用PP-R管制成，油过滤膜依常规制备工艺制备;
②、承载网板预处理
为了提高承载网板的耐腐蚀性能，对承载网板喷涂耐腐液组分，喷涂结束后直接烘干;
耐腐液组分是由磷酸酯改性丙烯酸酯乳液25份、水性环氧树脂15份、氨基苯璜胺5份、溶剂5份、紫杉醇5.5份和磺草唑胺9.5份在60℃下反应2小时制备而成;
③、组装
首先将承载网板利用连接板固定在箱体内部，然后将油过滤膜平铺在承载网板上，并利用螺栓固定，最后将排水管道利用螺栓安装在承载网板的下方。
本发明所具有的优点与效果是：
1)、本发明的一种家用污水处理器，包括：箱体、杂物过滤板、连接板、第一螺钉、第二螺钉、承载网板、排水管道以及油过滤膜;箱体呈长方体状;箱体的顶部开口，杂物过滤板设置于箱体内部，固定于箱体的内壁;连接板的数量为两个，对称设置于箱体内壁，连接板通过第一螺钉与箱体连接;连接板底部固定承载网板，承载网板通过第二螺钉固定于连接板底部;承载网板上覆盖有油过滤膜，排水管道设置于承载网板的底部且延伸至箱体外部;方便实用，可将家庭污水做初步的处理，并将处理后的水进行二次利用。
2)、一种家用污水处理器的油过滤组件及其加工成型方法，结构设计合理，支撑性能好。通过加工成型时对承载网板进行了防腐蚀预处理，从而使其耐腐蚀性能变的更强(承载网板长期与污水及油污接触，因此其耐腐蚀性能将直接影响其更换频率)。
