申请日2017.08.09
公开（公告）日
2017.11.21
IPC分类号
C02F9/08
摘要
本发明公开了一种有机 废水处理装置，包括罐体，所述罐体底部设有曝气机，所述曝气机内设有曝气盘，所述罐体连侧均设有电机，所述电机的转头与连接轴一端传动连接，所述传动轴另一端穿过罐体侧壁并延伸至罐体内部，所述传动轴远离电机的一侧设有搅拌桨，所述罐体顶端设有与罐体内部连通的压力泵，所述压力泵的出水端连接有连接管道，所述连接管道的末端设有超滤装置，所述超滤装置内部均匀分布有多个超滤膜丝。本发明中超滤装置不仅可以去除废水中的有机物，还可以去除废水的细菌、微生物等，免去了现有废水处理中的杀菌环节，即节约了能源，同时也加快了废水的处理效率。

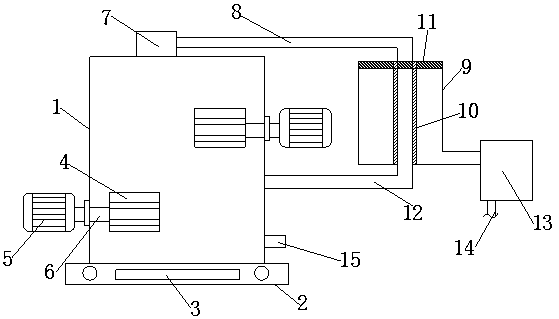

摘要附图
权利要求书
1.一种有机废水处理装置，其特征在于：包括罐体（1），所述罐体（1）底部设有曝气机（2），所述曝气机（2）内设有曝气盘（3），所述罐体（1）连侧均设有电机（5），所述电机（5）的转头与连接轴（6）一端传动连接，所述传动轴（6）另一端穿过罐体（1）侧壁并延伸至罐体（1）内部，所述传动轴（6）远离电机（5）的一侧设有搅拌桨（4），所述罐体（1）顶端设有与罐体（1）内部连通的压力泵（7），所述压力泵（7）的出水端连接有连接管道（8），所述连接管道（8）的末端设有超滤装置（9），所述超滤装置（9）内部均匀分布有多个超滤膜丝（10），所述超滤膜丝（10）固定在超滤装置（9）上部的封头（11）上，所述超滤装置（9）底端设有浓缩液管（12），所述浓缩液管（12）的出口端与罐体（1）内部连通，所述超滤装置（9）的一侧设有过滤水出水端，所述过滤水出水端连通活性炭吸附装置（13）。
2.根据权利要求1所述的一种有机废水处理装置，其特征在于：所述活性炭吸附装置（13）下端设有出水口（14），所述罐体（1）一侧设有用于污水流入的进水口（15）。
3.根据权利要求1所述的一种有机废水处理装置，其特征在于：所述罐体（1）两侧的电机（5）设置有一定的高度差，所述高度差的数值为2-3m。
4.根据权利要求1所述的一种有机废水处理装置，其特征在于：所述超滤装置（9）呈圆柱状，所述超滤膜丝（10）侧壁上的孔径均相同。
5.根据权利要求1所述的一种有机废水处理装置，其特征在于：所述连接轴（6）与罐体（1）外侧壁的连接处设有用于密封罐体（1）侧壁的机械密封。
6.根据权利要求1所述的一种有机废水处理装置，其特征在于：所述封头（11）采用环氧树脂材料所制成且封头（11）上设有多个与超滤膜丝（10）相匹配的固定孔。
说明书
一种有机废水处理装置
技术领域
本发明涉及有机废水处理技术领域，尤其涉及一种有机废水处理装置。
背景技术
随着人们生活水平的不断提高以及工业的发展，居民生活污水以及工业污水也是日益增多，这些污水中都还有大量的有机物，污水富营养化加剧，现有技术中有机物主要是通过微生物分解或者通过絮凝剂进行处理，但是污水量巨大，所消耗的絮凝剂较多，极大的浪费了资源；工业上所产生的有机废水中,酸、碱类众多，往往具有强酸或强碱性；不易生物降解有机废水中所含的有机污染物结构复杂，如蔡环是由10个碳原子组成的离域共扼键，结构相当稳定，难以降解，这使得城市所产生的污水无法处理完全，日积月累，对人们的日常生活也产生一定的影响。
经检索，授权号为CN204298184U的中国专利，公开了供一种有机废水处理装置。本发明的有机废水处理装置，包括反应筒体，所述的反应筒体底部具有曝气机和曝气盘，所述的反应筒体里面分别安装针电极和板电极，所述的针电极连接高压脉冲电源，所述的板电极通过电线接地，所述的反应筒体上分别设置有进水口和出水口，所述的出水口处连接过滤装置。本发明废水处理效果好，设备投资简单；但该装置通过离子交换进行有机物的处理，且筒体内缺乏混合设备，使得装置整体对有机物的处理效果不明显。
发明内容
本发明的目的在于提供一种有机废水处理装置，具备可以去除废水中的有机物，还可以去除废水的的细菌、微生物等的优点，解决了有机物的处理效果不明显的问题。
根据本发明实施例的一种有机废水处理装置，包括罐体，所述罐体底部设有曝气机，所述曝气机内设有曝气盘，所述罐体连侧均设有电机，所述电机的转头与连接轴一端传动连接，所述传动轴另一端穿过罐体侧壁并延伸至罐体内部，所述传动轴远离电机的一侧设有搅拌桨，所述罐体顶端设有与罐体内部连通的压力泵，所述压力泵的出水端连接有连接管道，所述连接管道的末端设有超滤装置，所述超滤装置内部均匀分布有多个超滤膜丝，所述超滤膜丝固定在超滤装置上部的封头上，所述超滤装置底端设有浓缩液管，所述浓缩液管的出口端与罐体内部连通，所述超滤装置的一侧设有过滤水出水端，所述过滤水出水端连通活性炭吸附装置。
进一步的，所述活性炭吸附装置下端设有出水口，所述罐体一侧设有用于污水流入的进水口。
进一步的，所述罐体两侧的电机设置有一定的高度差，所述高度差的数值为2-3m。
进一步的，所述超滤装置呈圆柱状，所述超滤膜丝侧壁上的孔径均相同。
进一步的，所述连接轴与罐体外侧壁的连接处设有用于密封罐体侧壁的机械密封。
进一步的，所述封头采用环氧树脂材料所制成且封头上设有多个与超滤膜丝相匹配的固定孔。
本发明与现有技术相比具有的有益效果是：罐体内设有曝气盘与搅拌桨，从进水口进入罐体内的废水，在搅拌桨与曝气机作用下，均处于流动状态，曝气机通过曝气盘作用于废水，使废水中的有机物不会沉淀和附着在罐体内壁上，当罐体内的水位增高时，压力泵作用罐体内部，将废水从连接管道运送至超滤装置上，最后进入超滤装置内的超滤膜丝上，超滤是通过外压进行过滤，压力泵提供压力，未过滤掉的废水从浓缩液管流出，最后又流入罐体内进行下次过滤，过滤出的水从过滤水出口端流出进入活性炭吸附装置内，最后从出水口流出，即完成废水中的有机物去除，超滤不仅可以去除废水中的有机物，还可以去除废水的的细菌、微生物等，免去了现有废水处理中的杀菌环节，即节约了能源，同时也加快了废水的处理效率，为城市以及工业上的有机废水处理带来了便捷。
