申请日2017.08.22
公开(公告)日2017.11.07
IPC分类号C02F9/14; H02J7/35
摘要
本发明公开了一种竖流式污泥沉淀池,包括太阳能电池板、蓄电池、集水槽、生物除臭器和池体，所述支撑架的顶部设置有池体，所述池体一侧的底端设置有进水口，且进水口上方的池体上安装有温度计，所述池体两侧的顶端均安装有集水槽，且集水槽远离池体的一侧均设置有出水口，所述池体内部的顶端安装有生物除臭器，且生物除臭器下方的池体内部安装有活性炭过滤网，所述活性炭过滤网下方的池体内部安装有半透膜层，且池体的底部设置有排污口，所述池体的顶部安装有电机箱，且电机箱内部的中间位置处安装有蓄电池。本发明通过设置有半透膜层、活性炭过滤网和生物除臭器，使得该装置在净化污水时能更加彻底。
权利要求书

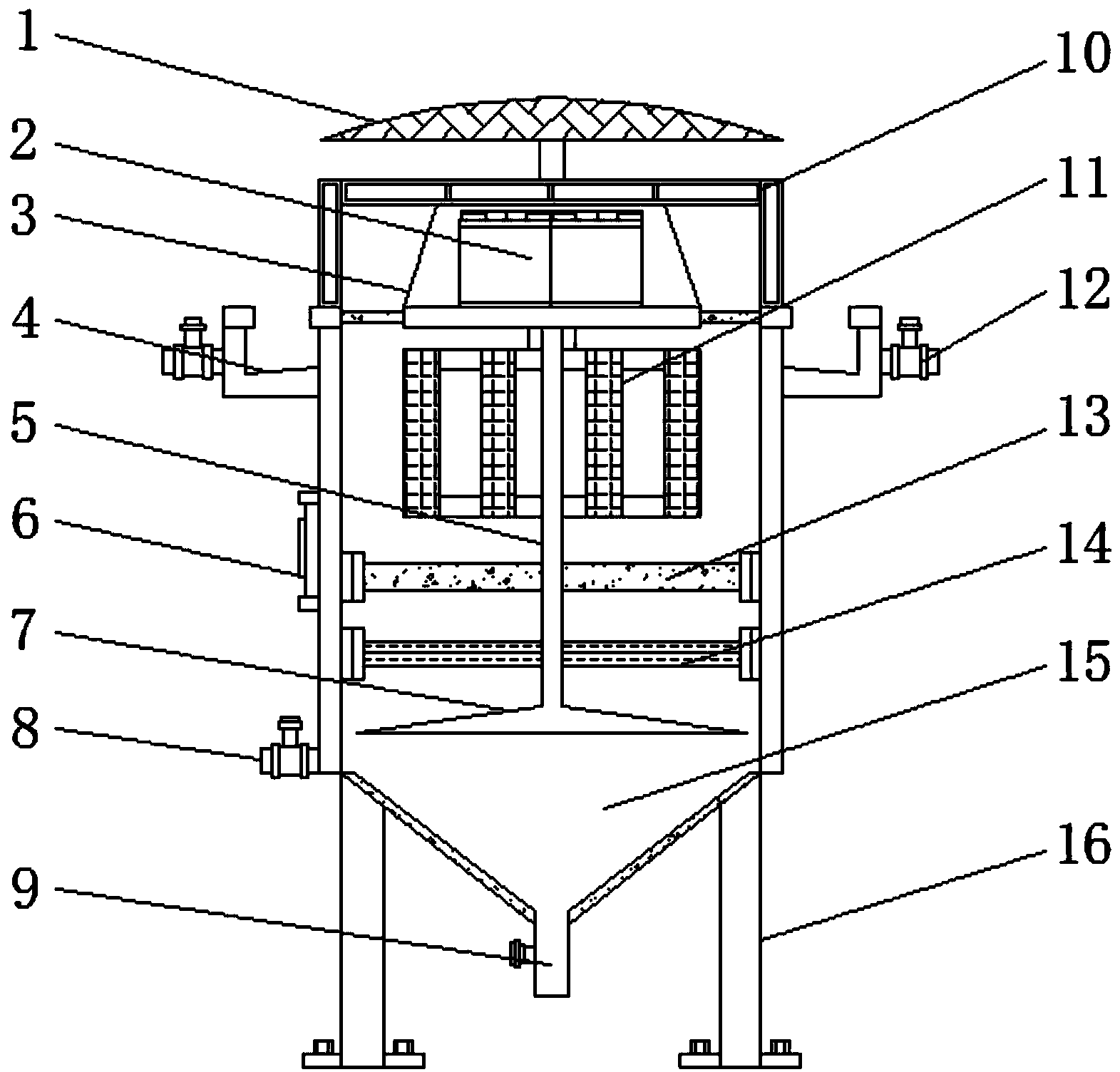

1.一种竖流式污泥沉淀池，包括太阳能电池板(1)、蓄电池(2)、集水槽(4)、生物除臭器(11)和池体(15)，其特征在于：所述支撑架(16)的顶端安装有池体(15)，所述池体(15)一侧的底端设置有进水口(8)，且进水口(8)上方的池体(15)上安装有温度计(6)，所述池体(15)两侧的顶端均安装有集水槽(4)，且集水槽(4)远离池体(15)的一侧均设置有出水口(12)，所述池体(15)内部的顶端安装有生物除臭器(11)，且生物除臭器(11)下方的池体(15)内部安装有活性炭过滤网(13)，所述活性炭过滤网(13)下方的池体(15)内部安装有半透膜层(14)，且池体(15)的底部设置有排污口(9)，所述池体(15)的顶部安装有电机箱(3)，且电机箱(3)内部的中间位置处安装有蓄电池(2)，所述蓄电池(2)底端通过联轴器安装有主轴(5)，且主轴(5)的底端竖向依次穿过生物除臭器(11)、活性炭过滤网(13)、半透膜层(14)延伸至池体(15)内部的底端，所述主轴(5)的底端安装有反射板(7)，所述电机箱(3)的顶端安装有桥架(10)，且桥架(10)的顶端安装有太阳能电池板(1)，所述太阳能电池板(1)通过光伏控制器与蓄电池(2)电连接，所述蓄电池(2)的输出端通过导线与生物除臭器(11)输入端电性连接。
2.根据权利要求1所述的一种竖流式污泥沉淀池，其特征在于：所述池体(15)与集水槽(4)的连接处设置有滤网。
3.根据权利要求1所述的一种竖流式污泥沉淀池，其特征在于：所述集水槽(4)底端的倾斜角度为15度。
4.根据权利要求1所述的一种竖流式污泥沉淀池，其特征在于：所述池体(15)底部呈圆锥型。
5.根据权利要求1所述的一种竖流式污泥沉淀池，其特征在于：所述太阳能电池板(1)呈上凸圆弧形。
说明书
一种竖流式污泥沉淀池
技术领域
本发明涉及污水沉淀池技术领域，具体为一种竖流式污泥沉淀池。
背景技术
随着我国科学技术的发展，化工领域也在不断地进步，但随之而来的是污水量的急剧增多，因此，实现污水的净化消毒对环境有着重要的意义，污水中包含着大量的污泥杂质，传统的污水净化采用的是沉淀的方式，这种方法除污效果差，在排除浮渣和沉渣过程中容易发生堵塞，操作时需要占有较大的作业空间，操作步骤复杂，且非常消耗资源，增加了污水的的处理成本，在净化时方式也比较单一，不能够更好完全的将污水净化，会有残留的物质和气体，影响后期直接使用。
发明内容
本发明的目的在于提供一种竖流式污泥沉淀池，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：包括太阳能电池板、蓄电池、集水槽、生物除臭器和池体，所述支撑架的顶端安装有池体，所述池体一侧的底端设置有进水口，且进水口上方的池体上安装有温度计，所述池体两侧的顶端均安装有集水槽，且集水槽远离池体的一侧均设置有出水口，所述池体内部的顶端安装有生物除臭器，且生物除臭器下方的池体内部安装有活性炭过滤网，所述活性炭过滤网下方的池体内部安装有半透膜层，且池体的底部设置有排污口，所述池体的顶部安装有电机箱，且电机箱内部的中间位置处安装有蓄电池，所述蓄电池输出端通过联轴器与主轴的顶端连接，且主轴的底端竖向依次穿过生物除臭器、活性炭过滤网、半透膜层延伸至池体内部的底端，所述主轴的底端安装有反射板，所述电机箱的顶端安装有桥架，且桥架的顶端安装有太阳能电池板，所述太阳能电池板通过光伏控制器与蓄电池电连接，所述蓄电池的输出端通过导线与生物除臭器输入端电性连接。
优选的，所述池体与集水槽的连接处设置有滤网。
优选的，所述集水槽底端的倾斜角度为15度。
优选的，所述池体底部呈圆锥型。
优选的，所述太阳能电池板呈上凸圆弧形。
与现有技术相比，本发明的有益效果是：该竖流式污泥沉淀池通过安装有半透膜层和活性炭过滤网，便于对污水进行多次过滤，并且在主轴底部安装的反射板，可以使污水过滤更加均匀，对污泥的阻挡也有很好的效果，同时装置通过安装有太阳能电池板，使得便于将太阳能转化为电能，并存储至蓄电池内，使得能够有效地利用了环境资源，节省能源，降低了使用成本，同时装置通过安装有生物除臭器，使得能够直接去除污水中杂质气体的气味，利于水体的过滤，装置通过将集水槽的底部倾斜十五度，使得净化后的水体能够顺利的排出，便于使用。
