申请日2017.08.21
公开(公告)日2017.10.20
IPC分类号C02F9/04; B01D53/76; B01D53/00
摘要
本发明提供一种污水臭气的处理装置,包括臭气处理室、密封盖和过滤膜，所述臭气处理室外的前侧壁上设置有观察窗，所述臭气处理室外的左侧壁上设置有控制器，所述臭气处理室外的左侧壁上还设置有药液导管，所述药液导管的右端与臭气处理室的内部相连通，所述药液导管的左端设置有第一电控阀，所述第一电控阀与控制器之间为电性连接，所述臭气处理室外的左侧壁的底端设置有排污管，所述排污管的右端与臭气处理室的内部相连通，所述排污管的左端设置有固定环和第二电控阀。本发明该污水臭气的处理装置对污水臭气经过多种方式进行处理，其中可以通过药液导管向臭气处理室内加入酸碱性药液，对污水内部酸碱性物质进行中和。
权利要求书

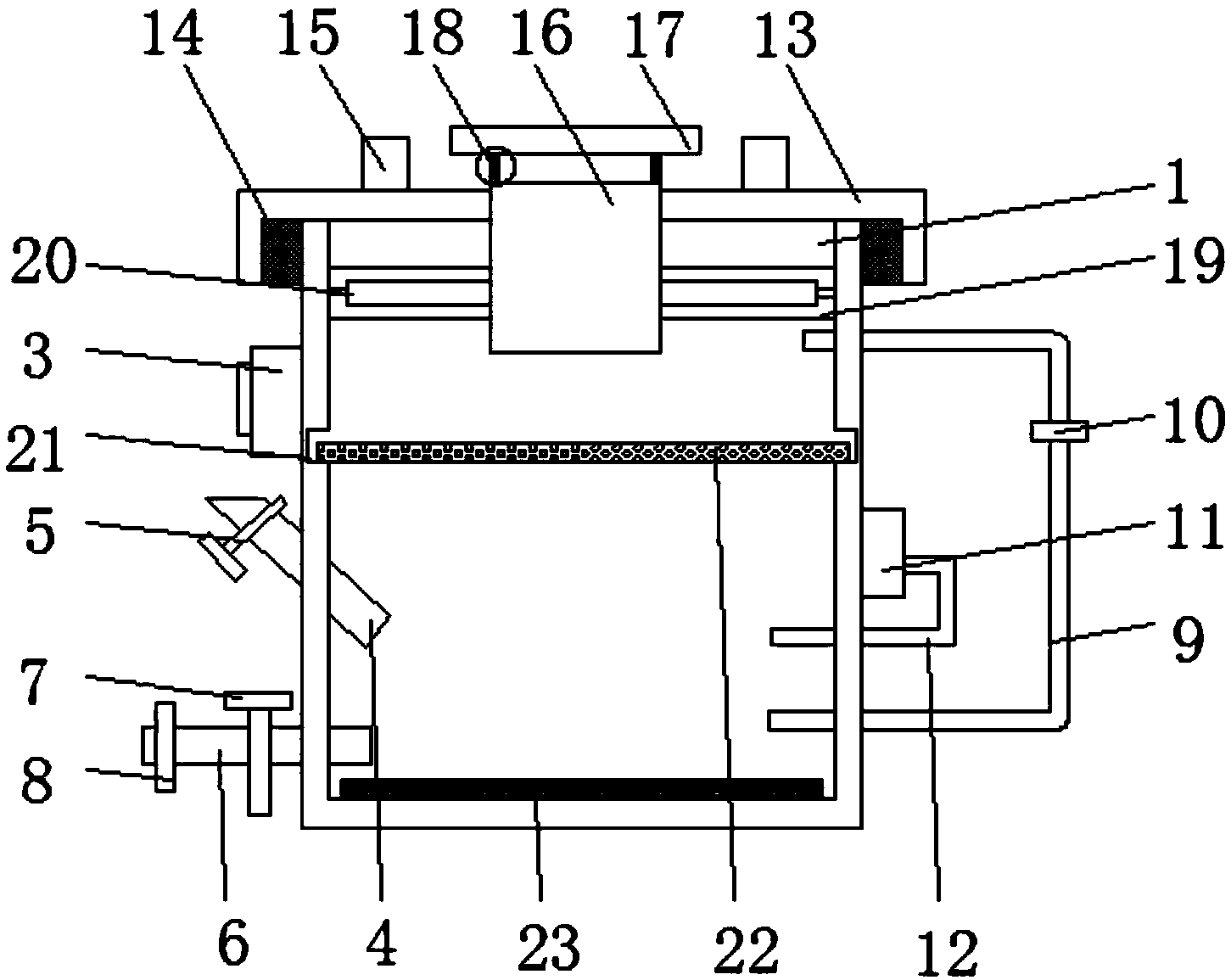

1.一种污水臭气的处理装置,包括臭气处理室(1)、密封盖(13)和过滤膜(22)，其特征在于：所述臭气处理室(1)外的前侧壁上设置有观察窗(2)，所述臭气处理室(1)外的左侧壁上设置有控制器(3)，所述臭气处理室(1)外的左侧壁上还设置有药液导管(4)，且药液导管(4)设置在控制器(3)的下方，所述药液导管(4)的右端与臭气处理室(1)的内部相连通，所述药液导管(4)的左端设置有第一电控阀(5)，且第一电控阀(5)设置在臭气处理室(1)的外部，所述第一电控阀(5)与控制器(3)之间为电性连接，所述臭气处理室(1)外的左侧壁的底端设置有排污管(6)，所述排污管(6)的右端与臭气处理室(1)的内部相连通，所述排污管(6)的左端设置有固定环(8)和第二电控阀(7)，且固定环(8)设置在第二电控阀(7)的左侧，所述固定环(8)和第二电控阀(7)均设置在臭气处理室(1)的外部，所述第二电控阀(7)与控制器(3)之间为电性连接;
所述臭气处理室(1)外的右侧壁上设置有臭氧发生器(11)，且臭氧发生器(11)通过导气管(12)与臭气处理室(1)的内部相连通，所述臭氧发生器(11)与控制器(3)之间为电性连接，所述臭气处理室(1)的右侧设置有尾气导管(9)，所述尾气导管(9)的左端与臭气处理室(1)内的上部相连通，且尾气导管(9)的右端与臭气处理室(1)内的底部相连通，所述尾气导管(9)的中间设置有密封夹(10);
所述密封盖(13)通过螺纹(14)活动安装在臭气处理室(1)的顶端，所述密封盖(13)的顶部设置有把手(15)，所述密封盖(13)的顶部中间设置有进污管(16)，且进污管(16)的底端与臭气处理室(1)的内部相连通，所述进污管(16)设置在把手(15)的内侧，所述进污管(16)的顶部设置有管塞(17)，且管塞(17)的底部边沿设置有橡胶垫(18);
所述臭气处理室(1)内的后侧壁上设置有灯罩(19)，且灯罩(19)内设置有紫外线消毒灯(20)，所述紫外线消毒灯(20)与控制器(3)之间为电性连接，所述臭气处理室(1)内的左右两侧壁上均设置有卡槽(21)，所述过滤膜(22)通过卡槽(21)活动安装在臭气处理室(1)的内部，所述过滤膜(22)设置在进污管(16)的下方，所述臭气处理室(1)内的底端设置有臭气吸附层(23)，且臭气吸附层(23)设置在过滤膜(22)的下方。
2.根据权利要求1所述的一种污水臭气的处理装置，其特征在于：所述臭气处理室(1)为密闭处理室。
3.根据权利要求1所述的一种污水臭气的处理装置，其特征在于：所述控制器(3)与臭气处理室(1)之间为可拆卸连接。
4.根据权利要求1所述的一种污水臭气的处理装置，其特征在于：所述药液导管(4)设置为倾斜结构。
5.根据权利要求1所述的一种污水臭气的处理装置，其特征在于：所述把手(15)上设置有橡胶套。
6.根据权利要求1所述的一种污水臭气的处理装置，其特征在于：所述紫外线消毒灯(20)与灯罩(19)之间为可拆卸连接。
7.根据权利要求1所述的一种污水臭气的处理装置，其特征在于：所述臭气吸附层(23)设置为活性炭吸附层。
说明书
一种污水臭气的处理装置
技术领域
本发明属于污水处理技术领域，具体涉及一种污水臭气的处理装置。
背景技术
臭气产生源主要分为污水处理系统和污泥处理系统。污水处理系统中的臭气源主要分布在进水头部、预处理、初级处理及滤池反冲洗液、污泥处理上清液等，曝气池的搅拌和充氧也会产生部分臭气，在污水处理工艺过程中产生气味的物质主要由碳、氮和硫组成。大多数的气味物质是有机物，只有少数的气味物质是无机化合物。据有关资料介绍，从成分来看氨的浓度最高，其次是硫化氢;而从臭气的强度来看甲硫醇最大，其次是硫化氢(其臭气强度达到了强臭的程度)。硫化氢是产生恶臭气味的主要物质之一。
虽然目前市场上已经出现了多种多样的污水臭气的处理装置，但是它们普遍对于污水臭气的处理装置的设计过于简单，导致污水臭气处理的不够彻底，污水臭气处理装置不能进行拆卸，内部处理零件老化，降低了污水臭气处理的效率，还使得污水臭气处理的不够充分，导致了污水臭气的处理装置的局限性，从而难以满足人们的需求，所以本发明提供了一种污水臭气的处理装置，来满足人们的使用需求。
发明内容
本发明的目的在于提供一种污水臭气的处理装置，以解决上述背景技术中提出的问题。
为了实现上述目的，本发明是通过如下的技术方案来实现：一种污水臭气的处理装置,包括臭气处理室、密封盖和过滤膜，所述臭气处理室外的前侧壁上设置有观察窗，所述臭气处理室外的左侧壁上设置有控制器，所述臭气处理室外的左侧壁上还设置有药液导管，且药液导管设置在控制器的下方，所述药液导管的右端与臭气处理室的内部相连通，所述药液导管的左端设置有第一电控阀，且第一电控阀设置在臭气处理室的外部，所述第一电控阀与控制器之间为电性连接，所述臭气处理室外的左侧壁的底端设置有排污管，所述排污管的右端与臭气处理室的内部相连通，所述排污管的左端设置有固定环和第二电控阀，且固定环设置在第二电控阀的左侧，所述固定环和第二电控阀均设置在臭气处理室的外部，所述第二电控阀与控制器之间为电性连接;
所述臭气处理室外的右侧壁上设置有臭氧发生器，且臭氧发生器通过导气管与臭气处理室的内部相连通，所述臭氧发生器与控制器之间为电性连接，所述臭气处理室的右侧设置有尾气导管，所述尾气导管的左端与臭气处理室内的上部相连通，且尾气导管的右端与臭气处理室内的底部相连通，所述尾气导管的中间设置有密封夹;
所述密封盖通过螺纹活动安装在臭气处理室的顶端，所述密封盖的顶部设置有把手，所述密封盖的顶部中间设置有进污管，且进污管的底端与臭气处理室的内部相连通，所述进污管设置在把手的内侧，所述进污管的顶部设置有管塞，且管塞的底部边沿设置有橡胶垫;
所述臭气处理室内的后侧壁上设置有灯罩，且灯罩内设置有紫外线消毒灯，所述紫外线消毒灯与控制器之间为电性连接，所述臭气处理室内的左右两侧壁上均设置有卡槽，所述过滤膜通过卡槽活动安装在臭气处理室的内部，所述过滤膜设置在进污管的下方，所述臭气处理室内的底端设置有臭气吸附层，且臭气吸附层设置在过滤膜的下方。
优选的，所述臭气处理室为密闭处理室。
优选的，所述控制器与臭气处理室之间为可拆卸连接。
优选的，所述药液导管设置为倾斜结构。
优选的，所述把手上设置有橡胶套。
优选的，所述紫外线消毒灯与灯罩之间为可拆卸连接。
优选的，所述臭气吸附层设置为活性炭吸附层。
与现有技术相比，本发明的有益效果是：
1、该污水臭气的处理装置对污水臭气经过多种方式进行处理，其中可以通过药液导管向臭气处理室内加入酸碱性药液，对污水内部酸碱性物质进行中和，除去部分污水中有味气体，进行预处理，体现了污水臭气处理过程的严谨性，也使得污水臭气处理更加充分，达到污水臭气的要求;
2、臭气处理室内底部的吸附层主要对污水中有害物质进行吸附，防止有害物质随气体飘出，对人体造成伤害，吸附层还具有吸附酸碱性物质的特性，将药液中和剩余的物质进行吸附，体现了污水臭气处理的彻底性，提高污水臭气处理的效率;
3、其中臭氧发生器的作用是产生臭氧通过导气管向臭气处理室内输送臭氧，在一定条件下利用化学方法与臭气分子进行反应，产生无毒气体，进行排放，其中尾气导管的作用是将臭气处理室内的气体进行二次处理，使得污水臭气处理更加成分，达到排放的目的，而且尾气导管与臭气处理室相连通，无需手动操作，不仅减轻了人们的负担，还提高了工作效率;
4、其中密封盖的设计对便于对臭气处理室内部零件进行检查和更换，其中过滤膜分离出的沉淀物应及时排出，吸附层饱和时应该及时更换，体现了污水臭气处理操作的准确性，提高污水臭气处理的工作效益;
5、整个装置不仅对污水臭气进行处理，而且污水也进行了预处理，可以达到排放的要求，其中通过排污管进行排放，固定环可以直接连接水管对污水进行排放，减轻了人们的负担。
