申请日2017.08.10
公开(公告)日2017.11.17
IPC分类号C02F9/08
摘要
本发明公开了一种纳米电解协同高频振荡的污水处理系统，主要包括超声机组和纳米电解池，粗细格栅的输入端与污水进口相连，粗细格栅的输出端与高低压反应釜的输入端相连，高低压反应釜的输出端与超声机组的输入端相连接，超声机组的输出端与纳米电解池的输入端相连接，纳米电解池的输出端与检测器相连接;如果检测器检测COD值达标，则通过沉淀池进行沉淀，达标水排放，污泥干燥压缩后外运或焚烧。本发明的有益效果为：通过创新设计的纳米电解协同高频振荡的污水处理系统，实现的模块化，对超声波的前置处理做出复合式的设计，更增加了系统的适应性，电解模块的合力设计，大大体高了处理效率，降低了部分能耗。

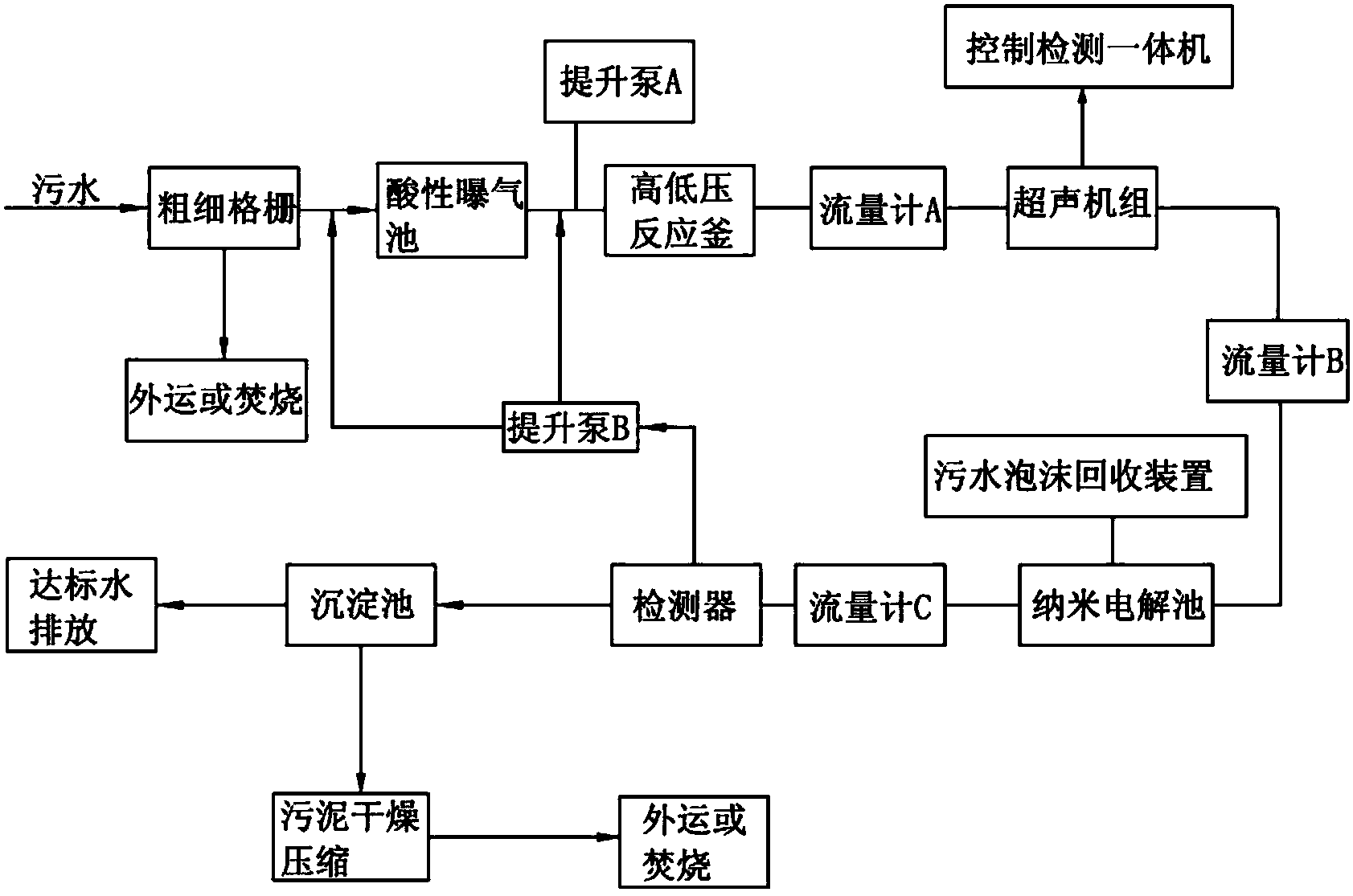

摘要附图
权利要求书
1.一种纳米电解协同高频振荡的污水处理系统，其特征在于：主要包括超声机组和纳米电解池，粗细格栅的输入端与污水进口相连，粗细格栅的输出端与高低压反应釜的输入端相连，高低压反应釜的输出端与超声机组的输入端相连接，超声机组的输出端与纳米电解池的输入端相连接，纳米电解池的输出端与检测器相连接;如果检测器检测COD值达标，则通过沉淀池进行沉淀，达标水排放，污泥干燥压缩后外运或焚烧;如果检测器检测COD值不达标，则返回到高低压反应釜的输入端再次进行处理;纳米电解池与污水泡沫回收装置相连接，将漂浮在水面污染物回收。
2.根据权利要求1所述的纳米电解协同高频振荡的污水处理系统，其特征在于：粗细格栅的输出端通过酸性曝光池与高低压反应釜的输入端相连，如果检测器检测PH值和COD值均达标，则通过沉淀池进行沉淀，达标水排放，污泥干燥压缩后外运或焚烧;如果检测器检测COD值不达标，则返回到高低压反应釜的输入端再次进行处理;如果检测器检测PH值不达标，则返回到酸性曝光池的输入端再次进行处理。
3.根据权利要求1所述的纳米电解协同高频振荡的污水处理系统，其特征在于：所述的超声机组主要包括筒体(1)、进水口(2)、出水口(3)和换能器组，换能器组由多个换能器构成，两两组合的换能器形成多种频率自由组合。
4.根据权利要求3所述的纳米电解协同高频振荡的污水处理系统，其特征在于：在筒体(1)的进水和出水处设置有紫外灯(4)。
5.根据权利要求3所述的纳米电解协同高频振荡的污水处理系统，其特征在于：所述的换能器组包括第一换能器(5)、第二换能器(6)、第三换能器(7)、第四换能器(8)、第五换能器(9)和第六换能器(10)，其中第一换能器(5)、第二换能器(6)、第三换能器(7)间隔设置在筒体(1)的顶部位置，第四换能器(8)、第五换能器(9)和第六换能器(10)间隔设置在筒体(1)的底部位置，第一换能器(5)、第二换能器(6)、第三换能器(7)、第四换能器(8)、第五换能器(9)和第六换能器(10)错位设置且轴线相互平行。
说明书
纳米电解协同高频振荡的污水处理系统
技术领域
本发明涉及污水处理领域，主要是一种纳米电解协同高频振荡的污水处理系统。
背景技术
水资源与环境污染问题日益受到人类社会的重视，一方面淡水用量不断增加，水资源日益紧张，另一方面污水排放量日益增多，对环境污染日益严重，因此，污水处理和再生资源化循环利用越来越收到重视。
对于传统的污水治理方式，尤其是河道和池塘的生活污水，大多都是加入大量化学药物和微生物，这样的好处是治理水体见效快，但会带来严重的二次污染，而且水体复发快，对与带来的二次污染治理成本会更高。要想彻底治理，当然需要综合去考虑，治理污水的同时，还要政府对城镇的污水排放管道进行合理分配规划。综合考虑传统方式的治理一系列问题可知，研究开发适合中国经济现状和发展水平的安全、可靠、高效等再生水循环利用超声波和纳米电解等技术联合应用，做成配套设备，为再生水回收的规模化、产业化发展开启一个新的篇章。
超声辐射水体中的有机污染物，尤其是难降解有机污染物，是近年来发展的一项新型水处理技术。
电化学氧化又称电化学燃烧，它是在电极表面的电氧化作用下或由电场作用而产生的自由基作用下使有机物氧化。
发明内容
本发明的目的在于克服现有技术存在的不足，而提供一种纳米电解协同高频振荡的污水处理系统，是一种快捷效率高，没有二次污染的污水处理设备实现方式，运用超声波和纳米电解技术的联合处理方式，解决当下劣五类水质，还可以通过简易的模块调节运用到更多的污水领域。
本发明的目的是通过如下技术方案来完成的。这种纳米电解协同高频振荡的污水处理系统，主要包括超声机组和纳米电解池，粗细格栅的输入端与污水进口相连，粗细格栅的输出端与高低压反应釜的输入端相连，高低压反应釜的输出端与超声机组的输入端相连接，超声机组的输出端与纳米电解池的输入端相连接，纳米电解池的输出端与检测器相连接;如果检测器检测COD值达标，则通过沉淀池进行沉淀，达标水排放，污泥干燥压缩后外运或焚烧;如果检测器检测COD值不达标，则返回到高低压反应釜的输入端再次进行处理;纳米电解池与污水泡沫回收装置相连接，将漂浮在水面污染物回收。
更进一步的，粗细格栅的输出端通过酸性曝光池与高低压反应釜的输入端相连，如果检测器检测PH值和COD值均达标，则通过沉淀池进行沉淀，达标水排放，污泥干燥压缩后外运或焚烧;如果检测器检测COD值不达标，则返回到高低压反应釜的输入端再次进行处理;如果检测器检测PH值不达标，则返回到酸性曝光池的输入端再次进行处理。
更进一步的，所述的超声机组主要包括筒体、进水口、出水口和换能器组，换能器组由多个换能器构成，两两组合的换能器形成多种频率自由组合。
更进一步的，在筒体的进水和出水处设置有紫外灯。
更进一步的，所述的换能器组包括第一换能器、第二换能器、第三换能器、第四换能器、第五换能器和第六换能器，其中第一换能器、第二换能器、第三换能器间隔设置在筒体的顶部位置，第四换能器、第五换能器和第六换能器间隔设置在筒体的底部位置，第一换能器、第二换能器、第三换能器、第四换能器、第五换能器和第六换能器错位设置且轴线相互平行。
本发明的有益效果为：通过创新设计的纳米电解协同高频振荡的污水处理系统，实现的模块化，对超声波的前置处理做出复合式的设计，更增加了系统的适应性，电解模块的合力设计，大大体高了处理效率，降低了部分能耗。
