申请日2017.08.16
公开(公告)日2017.11.28
IPC分类号F16K1/36; F16K31/122
摘要
本发明涉及建筑设备技术领域，尤其涉及一种建筑废水罐专用阀门，包括箱体、气缸以及阀芯，所述阀芯固定在所述箱体的上部，所述阀芯中部带有锥形过孔，阀芯的侧面设有排水孔，所述排水孔与所述箱体连通，阀芯的底部与所述气缸连接，所述气缸的活塞杆上带有密封堵头，所述密封堵头与所述锥形过孔配合，所述箱体设置在所述气缸的侧面，所述箱体的另一侧设有出水口，所述出水口上设有第一连接法兰。本发明结构简单，该结构造价低廉，密封性强，装配和维修都比较便捷;由于气缸和箱体是相互独立纯在，因而，建筑废水不会污染到气缸，进而提高了气缸的使用寿命。
权利要求书

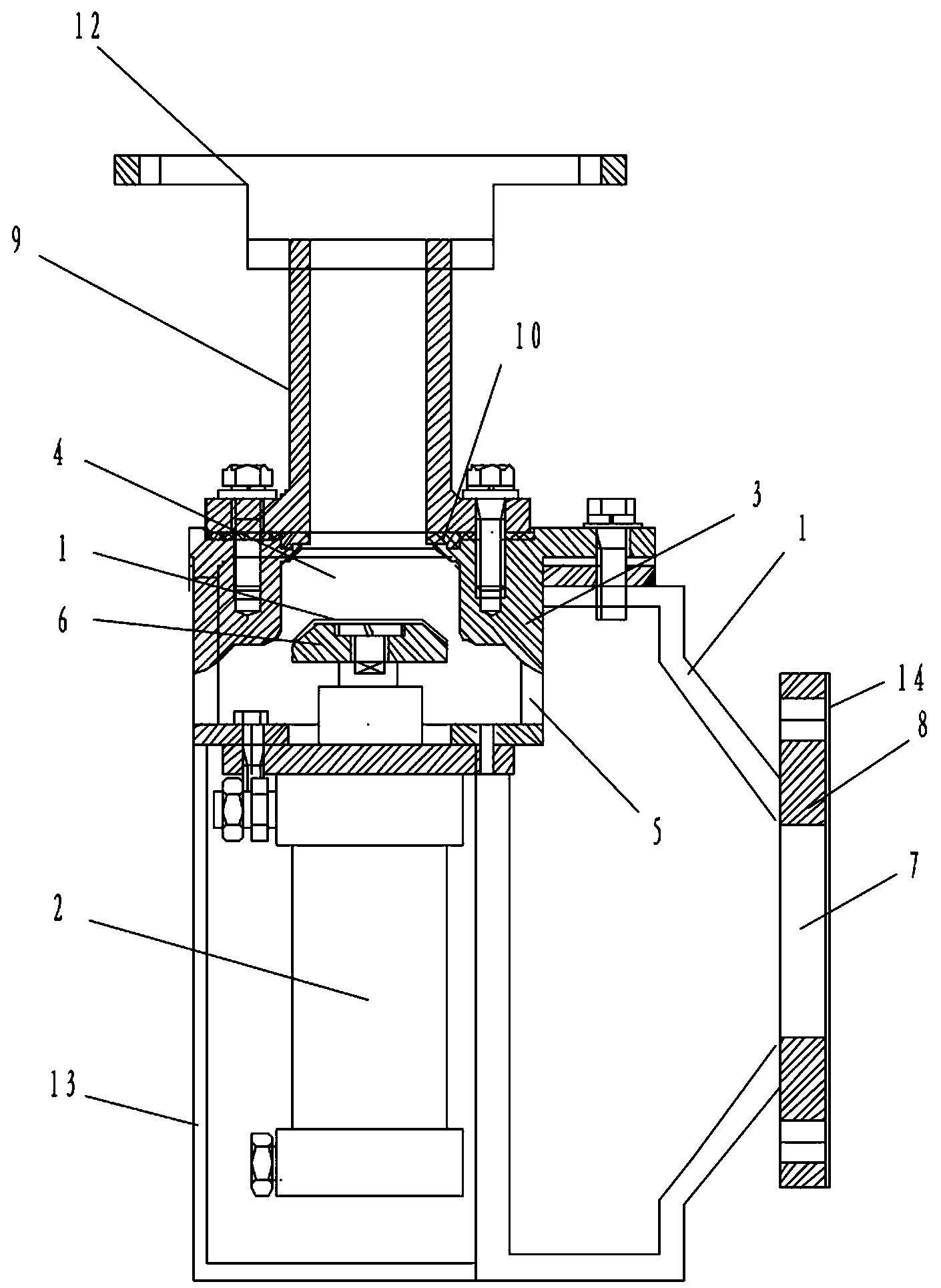

1.一种建筑废水罐专用阀门，其特征在于：包括箱体、气缸以及阀芯，所述阀芯固定在所述箱体的上部，所述阀芯中部带有锥形过孔，阀芯的侧面设有排水孔，所述排水孔与所述箱体连通，阀芯的底部与所述气缸连接，所述气缸的活塞杆上带有密封堵头，所述密封堵头与所述锥形过孔配合，所述箱体设置在所述气缸的侧面，所述箱体的另一侧设有出水口，所述出水口上设有第一连接法兰。
2.根据权利要求1所述的建筑废水罐专用阀门，其特征在于：所述阀芯上部与连接套筒连接，所述连接套筒环周通过螺栓与所述阀芯固接，所述连接套筒与所述阀芯之间设有密封垫。
3.根据权利要求1所述的建筑废水罐专用阀门，其特征在于：所述连接套筒的顶部设有第二法兰，所述第二法兰下部套接在所述连接套筒上。
4.根据权利要求1所述的建筑废水罐专用阀门，其特征在于：所述密封堵头通过螺栓与所述气缸的活塞管顶部连接，所述密封堵头带有橡胶密封层。
5.根据权利要求1所述的建筑废水罐专用阀门，其特征在于：所述气缸外部设有防护罩。
6.根据权利要求1所述的建筑污水罐专用阀门，其特征在于：所述第一法兰外设有一层橡胶垫片。
说明书
建筑废水罐专用阀门
技术领域
本发明涉及建筑设备技术领域，尤其涉及一种建筑废水罐专用阀门。
背景技术
建筑材料废水主要产生在建筑材料生产过程中，比如石材在打磨时会产生一些废水，这些废水经过水泵被集中收集到水罐中进行过滤，过滤后在循环使用。现有技术中过滤罐的阀门都是采用人工或电机驱动，如果采用人工，由于阀门比较大，人工转动费时费力，如果是电动阀门，需要引入电源，由于周围水比较多，容易造成电线漏电，危害工人人身安全，另外，电动阀门造价比较昂贵，增加了企业的生产成本。
发明内容
本发明的目的在于克服上述技术的不足，而提供一种建筑废水罐专用阀门，安全可靠，成本低。
本发明为实现上述目的，采用以下技术方案：一种建筑废水罐专用阀门，其特征在于：包括箱体、气缸以及阀芯，所述阀芯固定在所述箱体的上部，所述阀芯中部带有锥形过孔，阀芯的侧面设有排水孔，所述排水孔与所述箱体连通，阀芯的底部与所述气缸连接，所述气缸的活塞杆上带有密封堵头，所述密封堵头与所述锥形过孔配合，所述箱体设置在所述气缸的侧面，所述箱体的另一侧设有出水口，所述出水口上设有第一连接法兰。本发明结构简单，利用企业内部的气泵作为动力源，将气缸安装在阀芯上，气缸的活塞杆端部安装密封堵头，通过密封堵头与阀芯配合，实现阀芯的开启，水流从阀芯的上端经过，流入密封堵头与阀芯件的缝隙，并从阀芯侧面的排水孔流入到箱体中，箱体的侧面安装出水口，该出水口通过第一连接法兰与外部水管连接，该结构造价低廉，密封性强，装配和维修都比较便捷;由于气缸和箱体是相互独立纯在，因而，建筑废水不会污染到气缸，进而提高了气缸的使用寿命。
优选地，所述阀芯上部与连接套筒连接，所述连接套筒环周通过螺栓与所
述阀芯固接，所述连接套筒与所述阀芯之间设有密封垫。设置连接套筒能够使本装置与过滤罐底部的排水口连接，便于安装和拆卸。
优选地，所述连接套筒的顶部设有第二法兰，所述第二法兰下部套接在所述连接套筒上。通过设置第二法兰，便于本装置固定在过滤罐的排水口端。
优选地，所述密封堵头通过螺栓与所述气缸的活塞管顶部连接，所述密封堵头带有橡胶密封层。设置橡胶密封层能够保证密封堵头与阀芯紧密的配合，防止漏水，提高本装置的密封性。
优选地，所述气缸外部设有防护罩。防止气缸被外部环境污染，提高气缸的使用寿命。
优选地，所述第一法兰外设有一层橡胶垫片。保证第一法兰与外部连接管之间的密封性，防止泄露。
本发明的有益效果是: 本发明结构简单，利用企业内部的气泵作为动力源，将气缸安装在阀芯上，气缸的活塞杆端部安装密封堵头，通过密封堵头与阀芯配合，实现阀芯的开启，水流从阀芯的上端经过，流入密封堵头与阀芯件的缝隙，并从阀芯侧面的排水孔流入到箱体中，箱体的侧面安装出水口，该出水口通过第一连接法兰与外部水管连接，该结构造价低廉，密封性强，装配和维修都比较便捷;由于气缸和箱体是相互独立纯在，因而，建筑废水不会污染到气缸，进而提高了气缸的使用寿命。
