申请日2017.07.04
公开(公告)日2017.09.15
IPC分类号C02F1/24; C02F1/40
摘要
本发明提供一种污水处理圆柱式旋转环流气浮塔，包括电机、速度控制器、布气板、气浮塔体、浮渣收集槽、排泥管、进水管和出水管;气浮塔体由同轴圆筒形内壁和外壁构成，内壁内侧是导流区，内壁外侧与外壁内侧之间是环隙区;气浮塔体顶部设有浮渣收集槽，气浮塔体底部设有布气板，进水管从气浮塔体底部进入导流区，出水管从气浮塔体环隙区底部穿过布气板排出塔外，布气板底装有电机、速度控制器，电机通过速度控制器耦合作用实现转速控制，齿轮传动内壁旋转;浮渣收集槽内部设坡重力流向排泥管。有益效果是具有碰撞与吸附效率高，油水分离、水中挥发性有机物去除率高，气浮处理效果显著、稳定，工艺设备简单，便于管理维护等优点。

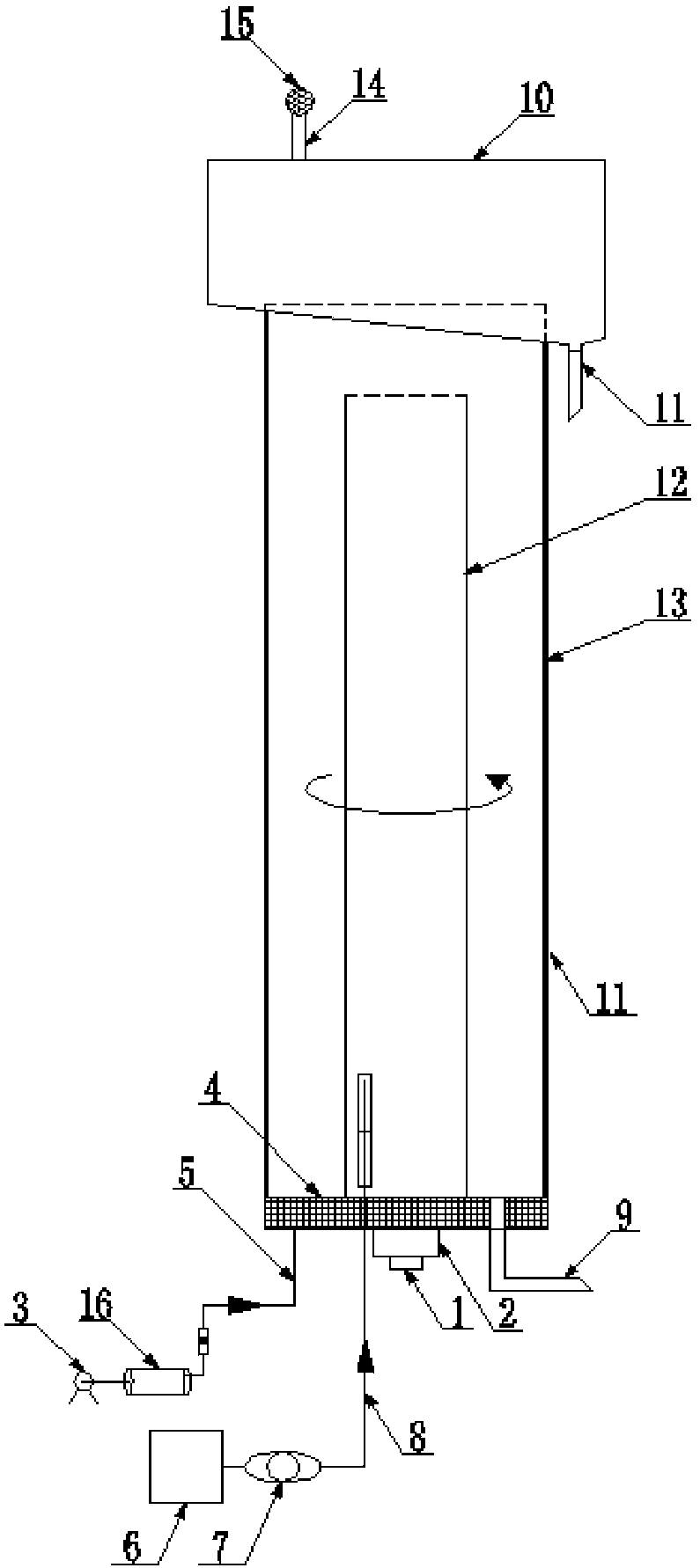

摘要附图
权利要求书
1.一种污水处理圆柱式旋转环流气浮塔，其特征是：所述旋转环流气浮塔包括电机、速度控制器、布气板、气浮塔体、浮渣收集槽、排泥管、进水管和出水管;所述气浮塔体由同轴圆筒形内壁和外壁构成，内壁内侧为导流区，内壁外侧与外壁内侧之间为环隙区;在气浮塔体顶部设有浮渣收集槽，气浮塔体底部设有布气板，所述进水管从气浮塔体底部进入导流区，出水管从气浮塔体环隙区底部穿过反应器底部设置的布气板，布气板底部装有电机、速度控制器，电机通过速度控制器、齿轮与内壁连接，通过速度控制器的耦合作用实现转速控制，带动内壁以一定速度以反应器中心轴为轴心不断旋转;浮渣收集槽内部设坡重力流向排泥管。
2.根据权利要求1所述的污水处理圆柱式旋转环流气浮塔，其特征是：布气板的进气口连接进气管，进气管连接空气压缩机。
3.根据权利要求1所述的污水处理圆柱式旋转环流气浮塔，其特征是：进水管连接离心泵,离心泵连接污水箱。
4.根据权利要求1所述的污水处理圆柱式旋转环流气浮塔，其特征是：所述浮渣收集槽顶部设有通气管，通气管顶部设有防虫网。
说明书
污水处理圆柱式旋转环流气浮塔
技术领域
本发明属于旋转环流气浮塔技术领域，特别是涉及一种污水处理圆柱式旋转环流气浮塔。
背景技术
目前，常用的气浮处理装置将气体溶解于待处理污水中，在气浮塔底部释放，气泡直径一般在100μm左右，在气体与水共同向上流动的过程中实现油水分离，会有部分细小油滴被污水夹带流出气浮塔而没来得及被气体吸附去除，且气泡粒径大，水力停留时间短，除油效率不高，油分在有后续生化处理水塔的水面上覆盖一层油，使气浮塔内污水与空气隔离，降低了好氧微生物的生物活性，因此很有必要提高除油效率。专利号为CN201610165022.2的高效气浮处理设备，单一利用反应器内壁的离心力提高气浮除油效果且水力停留时间短，拟在此设备基础上将溶气气浮、环流与水力旋流器三者结合起来强化气浮隔油效果为急于期待的结果。
发明内容
为解决公知技术中存在的技术问题，本发明的目的是提供一种污水处理圆柱式旋转环流气浮塔，以利于解决常用气浮处理设备去除油污效率低、且后续生化处理往往对油污要求高的问题。
为实现上述目的，本发明提供一种污水处理圆柱式旋转环流气浮塔，其中：所述旋转环流气浮塔包括电机、速度控制器、布气板、气浮塔体、浮渣收集槽、排泥管、进水管和出水管;所述气浮塔体由同轴圆筒形内壁和外壁构成，内壁内侧为导流区，内壁外侧与外壁内侧之间为环隙区;在气浮塔体顶部设有浮渣收集槽，气浮塔体底部设有布气板，所述进水管从气浮塔体底部进入导流区，出水管从气浮塔体环隙区底部穿过反应器底部设置的布气板，布气板底部装有电机、速度控制器，电机通过速度控制器、齿轮与内壁连接，通过速度控制器的耦合作用实现转速控制，带动内壁以一定速度以反应器中心轴为轴心不断旋转;浮渣收集槽内部设坡重力流向排泥管。
本发明具有的优点和积极效果是该污水处理圆柱式旋转环流气浮塔与现有技术相比具有以下特点：
气浮塔内气体和液体的流动方向有同向、也有反向流动，从而形成交错流动，碰撞与吸附效率高;电机1带动气浮塔内壁旋转，在气浮塔导流区和环隙区的空间内形成一系列的反向旋转涡，底部释放的气泡在流动过程中被旋转的内壁和流体的剪切作用分割成大量的细小气泡，气泡直径一般在20μm左右，遍布在整个气浮塔内部，提高了水中气体的溶解率，最大溶解率达到100%，提高了气泡的密集度和反应器内油滴与气泡的碰撞与吸附效率，整个过程将溶气气浮、环流与水力旋流器三者的流动特征结合在一起，反应器内壁将反应器分割为导流区和环隙区，在导流区内气体和污水同向流动，在环隙区内成反向流动，形成错流，利用内壁的向心力强化气浮效果，旋转的内壁能够带动周围液体形成反向旋转涡、切割形成的气泡密集度更高，能够提高油水分离、水中挥发性有机物的去除;具有气泡细微，密集度更大，气浮处理效果显著、稳定，而且整个工艺过程及设备比较简单，便于管理、维护。
