申请日2017.07.11
公开(公告)日2017.10.03
IPC分类号C02F1/00
摘要
本发明公开了一种污水回收装置，其结构包括水泵、进水管、污水回收处理机、污水回收出口、回收处理泵、排气口、电机、动力连接块、排污电磁阀、压滤机、排污管、控制柜、初次排污管、进水阀、工作台，污水回收处理机底部与工作台顶部垂直连接，回收处理泵、压滤机安装在污水回收处理机上;水泵由驱动电机、出水口、泵体、进水连接管组成，驱动电机底部与泵体内部固定连接，泵体前端与出水口底部焊接，泵体后端与进水连接管固定连接，泵体通过进水管连接到污水回收处理机内部。本发明增加了水泵，增加该设备内部压强，增加污水处理的速度，提高实用价值。
权利要求书

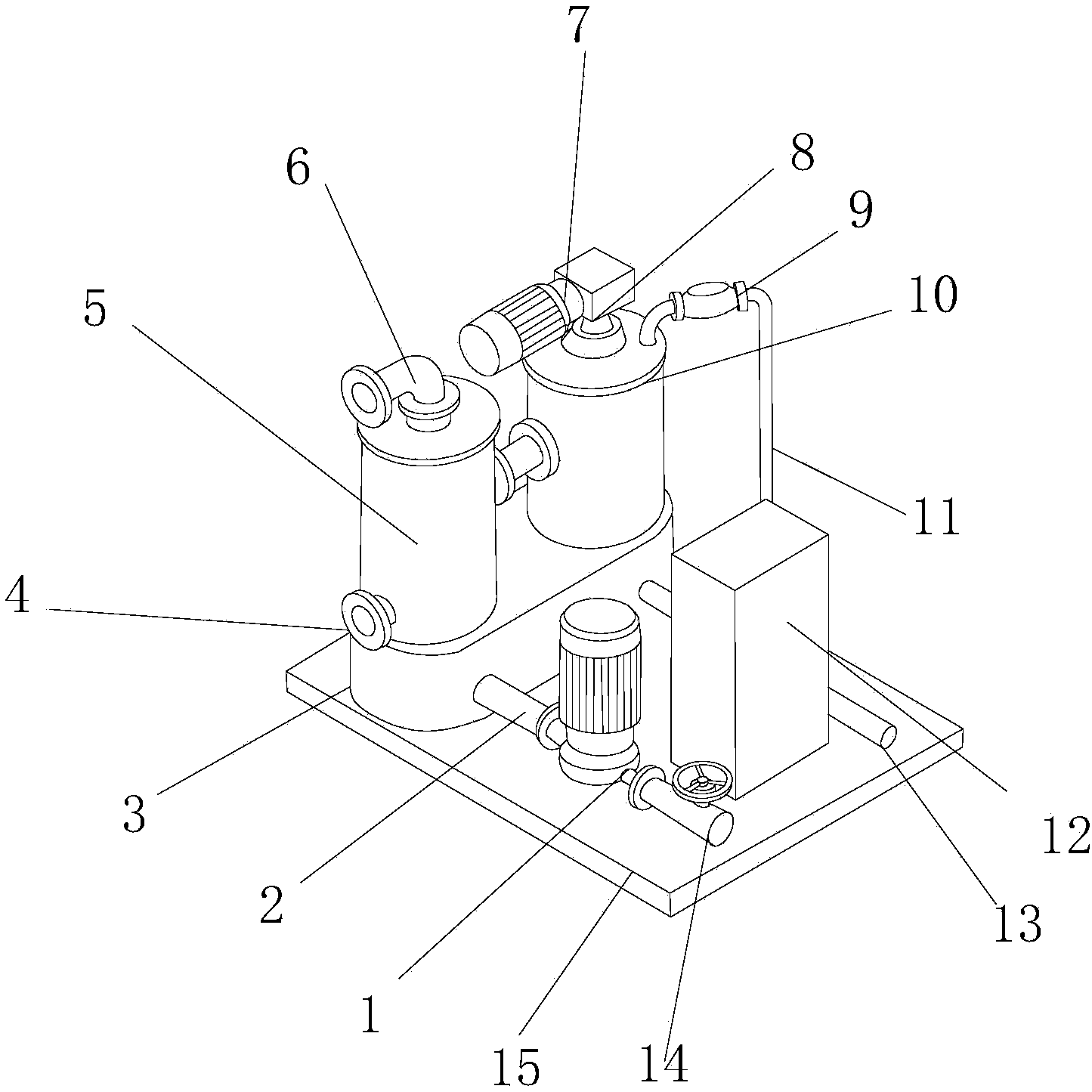

1.一种污水回收装置，其结构包括水泵(1)、进水管(2)、污水回收处理机(3)、污水回收出口(4)、回收处理泵(5)、排气口(6)、电机(7)、动力连接块(8)、排污电磁阀(9)、压滤机(10)、排污管(11)、控制柜(12)、初次排污管(13)、进水阀(14)、工作台(15)，所述污水回收处理机(3)底部与工作台(15)顶部垂直连接，所述回收处理泵(5)、压滤机(10)安装在污水回收处理机(3)上，所述回收处理泵(5)之间压滤机(10)通过导管连接，所述排气口(6)底部与回收处理泵(5)顶部固定连接，其特征在于：
所述电机(7)连接到动力连接块(8)内部，所述排污管(11)贯穿排污电磁阀(9)连接到压滤机(10)内部，所述动力连接块(8)底部与压滤机(10)顶部相连接，所述污水回收处理机(3)侧面设有初次排污管(13)，所述进水阀(14)前端与水泵(1)底端导通连接，所述水泵(1)通过进水管(2)连接到污水回收处理机(3)，所述控制柜(12)底部与工作台(15)顶部焊接;
所述水泵(1)由驱动电机(101)、出水口(102)、泵体(103)、进水连接管(104)组成，所述驱动电机(101)底部与泵体(103)内部固定连接，所述泵体(103)前端与出水口(102)底部焊接，所述泵体(103)后端与进水连接管(104)固定连接，所述泵体(103)通过进水管(2)连接到污水回收处理机(3)内部。
2.根据权利要求1所述的一种污水回收装置，其特征在于：所述回收处理泵(5)之间压滤机(10)相互平行。
3.根据权利要求1所述的一种污水回收装置，其特征在于：所述排污电磁阀(9)上设有通孔，所述通孔与排污管(11)为同心圆。
4.根据权利要求1所述的一种污水回收装置，其特征在于：所述控制柜(12)为长方体结构。
5.根据权利要求1所述的一种污水回收装置，其特征在于：所述初次排污管(13)底侧与工作台(15)顶部平行连接。
说明书
一种污水回收装置
技术领域
本发明是一种污水回收装置，属于污水回收装置领域。
背景技术
污水回收装置就是通过机械设备将污水进行处理，然后回收利用。
现有技术公开了申请号为：201420644361.5发明涉及一种污水回收装置，包括出水管、回收管、回收水箱，所述出水管的前端为一开口向上的弧形槽，所述弧形槽上设有多个向下的漏水小孔，靠近所述回收管的进水口一端的管壁上设有安装孔，所述安装孔的形状与所述弧形槽的形状相匹配，所述弧形槽穿过所述安装孔固定在所述回收管中，所述弧形槽的顶端与所述回收管的内壁对接，所述圆弧形槽的末端与所述安装孔密封对接，在所述回收管内且位于弧形槽的下方设有过滤碳粒，所述回收管的出水口一端与所述回收水箱相连。本发明的污水回收装置结构简单，污水处理过程简单，使用方便，经济实惠，节约水资源。但现有技术不完善，该设备内部压强不足，污水处理的速度不够快，降低实用价值。
发明内容
针对现有技术存在的不足，本发明目的是提供一种污水回收装置，以解决现有技术不完善，该设备内部压强不足，污水处理的速度不够快，降低实用价值。
为了实现上述目的，本发明是通过如下的技术方案来实现一种污水回收装置，其结构包括水泵、进水管、污水回收处理机、污水回收出口、回收处理泵、排气口、电机、动力连接块、排污电磁阀、压滤机、排污管、控制柜、初次排污管、进水阀、工作台，所述污水回收处理机底部与工作台顶部垂直连接，所述回收处理泵、压滤机安装在污水回收处理机上，所述回收处理泵之间压滤机通过导管连接，所述排气口底部与回收处理泵顶部固定连接，所述电机连接到动力连接块内部，所述排污管贯穿排污电磁阀连接到压滤机内部，所述动力连接块底部与压滤机顶部相连接，所述污水回收处理机侧面设有初次排污管，所述进水阀前端与水泵底端导通连接，所述水泵通过进水管连接到污水回收处理机，所述控制柜底部与工作台顶部焊接;所述水泵由驱动电机、出水口、泵体、进水连接管组成，所述驱动电机底部与泵体内部固定连接，所述泵体前端与出水口底部焊接，所述泵体后端与进水连接管固定连接，所述泵体通过进水管连接到污水回收处理机内部。
进一步地，所述回收处理泵之间压滤机相互平行。
进一步地，所述排污电磁阀上设有通孔，所述通孔与排污管为同心圆。
进一步地，所述控制柜为长方体结构。
进一步地，所述初次排污管底侧与工作台顶部平行连接。
进一步地，所述进水管用于进水。
进一步地，所述、电机用于驱动。
本发明增加了水泵，增加该设备内部压强，增加污水处理的速度，提高实用价值。
