申请日2017.07.10
公开(公告)日2017.09.15
IPC分类号B01D61/14; B01D61/22; B01D61/20; C02F1/44
摘要
本发明提供一种高回收率的超滤净水的处理工艺。所述工艺步骤如下：原水经过混凝沉淀、砂滤预处理之后进入压力式超滤膜过滤，得到产水和浓排水，产水直接
回用或进入后续反渗透膜;浓排水和反冲洗水进入浸没式超滤组件进行浓缩处理，产水并入压力式超滤膜产水管。本工艺能对压力式超滤系统的浓水和冲洗水进一步进行回收，大大提高了产水的回收率。
权利要求书
1.一种高回收率的超滤净水的处理工艺，其特征在于，包括如下步骤：采用压力式超滤处理净水时得到浓水和产水，产水直接回用或进入后续反渗透工段，浓水进入浸没式超滤组件的膜池，所述膜池的产水并入压力式超滤系统的产水的管道。
2.根据权利要求1所述的高回收率的超滤净水的处理工艺，其特征在于：在压力式超滤膜过滤之后，浓水和反洗水进入浸没式超滤的膜池继续浓缩处理。
3.根据权利要求1所述的高回收率的超滤净水的处理工艺，其特征在于：压力式超滤膜组件为内压或外压的中空纤维膜超滤膜组件。
4.根据权利要求1所述的高回收率的超滤污水的处理工艺，其特征在于：压力式超滤膜组件的系统跨膜压差为0.01~0.15MPa。
5.根据权利要求1所述的高回收率的超滤净水的处理工艺，其特征在于：所述的浸没式超滤膜的膜结构是中空纤维或平板膜，材质是聚偏氟乙烯、聚砜、聚醚砜，优选浸没式中空纤维超滤膜组件。
6.根据权利要求1所述的高回收率的超滤净水的处理工艺，其特征在于：浸没式中空纤维膜组件的的跨膜压差≤0.08MPa。
说明书
一种高回收率的超滤净水处理工艺
技术领域
本发明涉及净水给水领域，尤其涉及一种膜法和传统净水工艺相结合的高回收率的超滤净水处理工艺。
背景技术
随着国民经济的发展和人民生活水平的提高，现有的供水行业面临着前所未有的技术挑战，一方面，我国饮用水源大多受到严重污染，并且在今后一段时期内仍将是进一步恶化的趋势;另一方面，生活饮用水的水质标准大幅提高。2007年7月1日正式实施的《生活饮用水卫生标准》(GB5749--2006)将水质指标项目从先前的35项提高到106项，并且对饮水中的污染物限值作了更为严格的规定。与此同时，我国99%的自来水厂仍然采用混凝—沉淀—过滤—消毒的传统工艺，在新形势下已经不堪重负，难以解决面临的诸多水质问题：致病微生物问题、藻类及藻毒素问题、浊度、消毒副产物问题、出水水质不稳定等等水质安全挑战，迫切需要对传统自来水厂进行技术升级改造。
超滤技术是近年来在市政供水方面兴起的新技术，超滤几乎能够完全去除水体中的细菌、病毒、致病原生动物，与传统工艺比较，超滤膜应用于自来水处理具有以下突出的优势：1) 超滤膜出水水质稳定，出水浊度几乎不受原水水质影响，出水浊度通常低于0.1NTU;2)超滤膜出水微生物安全性高，超滤可完全截留水体中的贾第虫、隐孢子虫、细菌、病毒等;3)消毒副产物生成量低;4)超滤水厂供水规模灵活，仅需要增减超滤膜组件即可，适用于任何规模供水量的净化处理，并且改扩建容易;5)占地面积小，施工周期短。膜系统的标准化、模块化与相对集约化，使传统水厂的施工周期缩短，占地面积大为减少。
膜滤系统的总回收率是指系统总净产水量与总进水量之间的比值。以一个完整的过滤—反冲周期为例，该工程中膜产水的去向主要有两个方面：一部分作为反冲水而暂时储存于反冲洗水箱中; 另一部分直接进入清水池。储存于反冲洗水箱中的处理水在临近该周期的最终阶段会随着反冲的进行而反向透过膜重新回到膜池中，最终系统通过排污的形式排放一定体积的浓缩液。在浸没式超滤系统中净水总回收率为90%～95%，设备对水资源的浪费仅限于对膜池浓缩液的排放。与常规水处理工艺相比，该系统不仅提高了净水效率，更节约了水资源，这对于日渐严重的全球水资源危机不失为一个新的缓解途径。
发明内容
本发明的目的是提高压力式超滤净水工艺的回收率，利用浸没式超滤系统进一步浓缩压力式超滤系统的浓排水，提供一种压力式超滤和浸没式超滤配合使用高回收率的净水工艺。
技术方案：

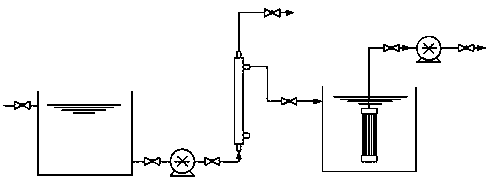

本发明提供一种高回收率的超滤净水的处理工艺。工艺步骤如下：①净水厂的采用压力式超滤膜过滤，得到产水和浓水，产水直接回用或进入后续反渗透膜②浓水和反冲洗水进入浸没式超滤组件进行浓缩处理，产水并入压力式超滤膜产水管。本方法能对压力式超滤系统的浓水和冲洗水进一步进行回收，大大提高了产水的回收率，减少系统的浓排量。
根据本发明的一个实施方式，压力式超滤系统的浓排水和冲洗水进入浸没式超滤系统的膜池，浸没式超滤系统对其进行进一步分离过滤。
根据本发明的一个实施方式，浸没式超滤系统过滤产水直接并入压力式超滤的产水管道。
有益效果：
本发明中将压力式超滤系统的浓排和冲洗水排入后续浸没式超滤系统，明显提高了超滤系统产水的回收率，同时节省了浓排和冲洗水的蓄水池基建费用，这种高回收率的超滤净水处理工艺尤其适用于饮用水资源极度缺乏的地区和城市。
