申请日2017.06.19
公开(公告)日2017.08.18
IPC分类号C02F3/18; C02F3/20
摘要
本发明公开了一种用于生活污水处理的曝气池，包括池体、支架、电机、输气管和鼓风机;所述池体的顶部固定连接有支架，支架的下表面固定连接有电机，电机的轴伸端固定连接有传动轴，所述池体的内部设置有左活动板、右活动板，左活动板、右活动板之间设置有连杆，传动轴上套设有凸轮,传动轴的下端固定连接有若干曝气杆，所述池体的底部固定连接有曝气板、曝气管，支架的左侧壁固定连接有鼓风机,鼓风机将空气输送至曝气板、曝气杆，对底层污水进行曝气;凸轮带动左活动板、右活动板左右摆动，对污水进行搅拌，提升曝气效果;利用蜗杆带动搅拌板转动，对污水进行搅拌;曝气杆在排出空气的同时搅拌底层污水，进一步提升曝气效果。

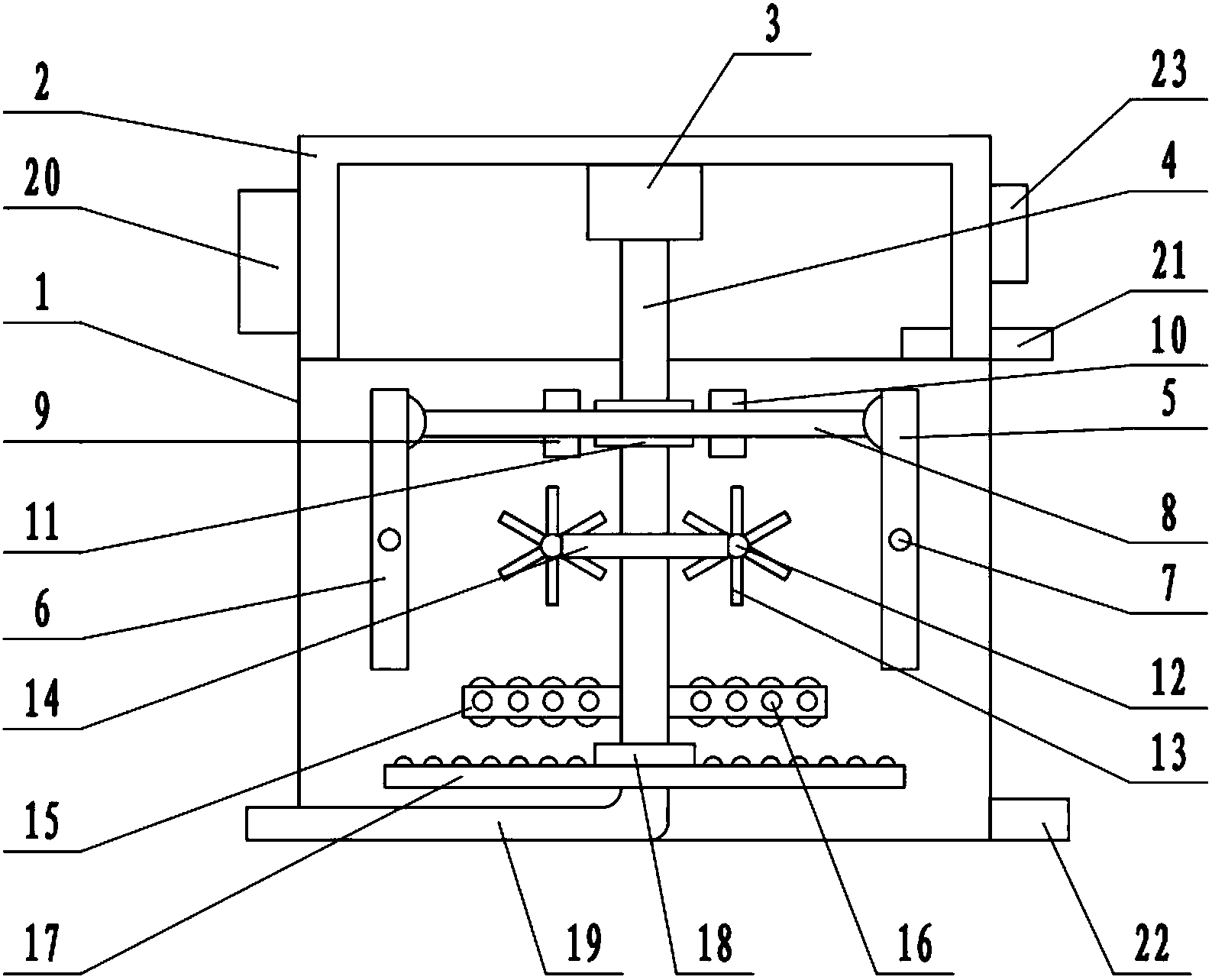

摘要附图
权利要求书
1.一种用于生活污水处理的曝气池，包括池体(1)、支架(2)、电机(3)、输气管(19)和鼓风机(20);其特征在于，所述池体(1)的顶部固定连接有支架(2)，支架(2)的下表面固定连接有电机(3)，电机(3)的轴伸端固定连接有传动轴(4)，所述池体(1)的内部设置有左活动板(6)、右活动板(5)，所述左活动板(6)、右活动板(5)的中部贯穿有转轴(7)，转轴(7)的两端与池体(1)的内壁转动连接，所述左活动板(6)、右活动板(5)之间设置有连杆(8)，连杆(8)的两端分别与左活动板(6)、右活动板(5)的顶部转动连接，所述传动轴(4)上套设有凸轮(11),连杆(8)之间固定连接有左固定块(9)、右固定块(10)，传动轴(4)的下端固定连接有若干曝气杆(15)，传动轴(4)和曝气杆(15)内部中空，且曝气杆(15)与传动轴(4)连通，曝气杆(15)的侧壁分布有若干曝气头(16)，所述池体(1)的底部固定连接有曝气板(17)、曝气管(19)，曝气板(17)内部中空，曝气板(17)的中部通过旋通接头(18)与传动轴(4)的末端连通，支架(2)的左侧壁固定连接有鼓风机(20),鼓风机(20)通过输气管(19)与曝气板(17)连通，所述支架(2)的右侧壁固定连接有控制台(23)。
2.根据权利要求1所述的用于生活污水处理的曝气池，其特征在于，所述连杆(8)共有两个。
3.根据权利要求1所述的用于生活污水处理的曝气池，其特征在于，所述左固定块(9)、右固定块(10)分别位于凸轮(11)的两侧。
4.根据权利要求1所述的用于生活污水处理的曝气池，其特征在于，所述曝气板(17)的上表面分布有曝气头(16)。
5.根据权利要求1所述的用于生活污水处理的曝气池，其特征在于，所述池体(1)的顶部固定连接有进水管(21)，池体1的底部固定连接有出水管(22)。
6.根据权利要求5所述的用于生活污水处理的曝气池，其特征在于，所述进水管(21)、出水管(22)上设置有阀门。
7.根据权利要求1所述的用于生活污水处理的曝气池，其特征在于，所述左活动板(6)、右活动板(5)的材质为不锈钢。
说明书
一种用于生活污水处理的曝气池
技术领域
本发明涉及一种污水处理设备，具体是一种用于生活污水处理的曝气池。
背景技术
曝气池是利用活性污泥法进行污水处理的构筑物，是重要且常用的污水处理设备，在污水处理领域发挥着巨大作用，池内提供一定污水停留时间，满足好氧微生物所需要的氧量以及污水与活性污泥充分接触的混合条件，曝气池主要由池体、曝气系统和进出水口三个部分组成，池体一般用钢筋混凝土筑成，平面形状有长方形、方形和圆形等，现有的曝气方法主要分为鼓风曝气和机械曝气两种，现有的曝气池往往曝气效率低下，难以满足人们日益增长的污水处理需求。
发明内容
本发明的目的在于提供一种用于生活污水处理的曝气池，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种用于生活污水处理的曝气池，包括池体、支架、电机、输气管和鼓风机;所述池体的顶部固定连接有支架，支架的下表面固定连接有电机，电机的轴伸端固定连接有传动轴，所述池体的内部设置有左活动板、右活动板，所述左活动板、右活动板的中部贯穿有转轴，转轴的两端与池体的内壁转动连接，所述左活动板、右活动板之间设置有连杆，连杆的两端分别与左活动板、右活动板的顶部转动连接，所述传动轴上套设有凸轮,连杆之间固定连接有左固定块、右固定块，传动轴的下端固定连接有若干曝气杆，传动轴和曝气杆内部中空，且曝气杆与传动轴连通，曝气杆的侧壁分布有若干曝气头，所述池体的底部固定连接有曝气板、曝气管，曝气板内部中空，曝气板的中部通过旋通接头与传动轴的末端连通，支架的左侧壁固定连接有鼓风机,鼓风机通过输气管与曝气板连通，所述支架的右侧壁固定连接有控制台。
作为本发明进一步的方案：所述连杆共有两个。
作为本发明再进一步的方案：所述左固定块、右固定块分别位于凸轮的两侧。
作为本发明再进一步的方案：所述曝气板的上表面分布有曝气头。
作为本发明再进一步的方案：所述池体的顶部固定连接有进水管，池体的底部固定连接有出水管。
作为本发明再进一步的方案：所述进水管、出水管上设置有阀门。
作为本发明再进一步的方案：所述左活动板、右活动板的材质为不锈钢。
与现有技术相比，本发明的有益效果是：在对污水进行曝气时，鼓风机将空气输送至曝气板、曝气杆，对底层污水进行曝气;启动电机，利用凸轮带动左活动板、右活动板左右摆动，对污水进行搅拌，使污水与空气混合更为充分，提升曝气效果;利用蜗杆带动搅拌板转动，对污水进行搅拌，进一步提升曝气效果;曝气杆在排出空气的同时搅拌底层污水，同时打碎水中的气泡，增大空气与污水的接触面积，进一步提升曝气效果。
