申请日2017.09.27
公开(公告)日2017.12.05
IPC分类号C02F9/14; C02F11/04; C02F103/20
摘要
本发明公开了一种多功能粪便污水处理装置，包括依次连接的发酵部分、水压平衡部分、过滤部分、沉淀部分组成的组合式装置，发酵部分包括依次连接的第一级发酵筒、第二级发酵筒、第三级发酵筒，水压平衡部分为水压气箱，过滤部分为设有过滤网的过滤筒，沉淀部分包括依次连接的第一级沉淀筒、第二级沉淀筒、第三级沉淀筒;该装置结构简单，化粪效率高，成本低、操作简单，能彻底清渣，可对大型养猪场、垃圾填埋场、城镇公共厕所的粪便、污水沼化处理，轻松达到理想的处理效果，符合环保卫生要求。
权利要求书
1.一种多功能粪便污水处理装置，其特征在于，包括依次连接的发酵部分、水压平衡部分、过滤部分和沉淀部分组成的一体结构;
所述的发酵部分，包括第一级发酵筒、第二级发酵筒和第三级发酵筒;第一级发酵筒的进口与粪便污水排放管连接，第一级发酵筒的出口通过管道与第二级发酵筒的进口连接，第二级发酵筒的出口通过管道与第三级发酵筒进口连接;每一级发酵筒的顶部还设有气管接头;
所述的过滤部分为过滤筒，包括过滤筒体、过滤筒盖、过滤筒进口、过滤筒出口;过滤筒进口设在过滤筒盖上，过滤筒盖将过滤筒体口密封;
所述的水压平衡部分为水压气箱，水压气箱底部设有水压气箱进水口，顶部设有水压气箱出水口，水压气箱进水口通过管道与第三级发酵筒的出口连接，水压气箱出水口通过管道与过滤筒进口连接，所述的水压气箱与过滤筒进口连接的管道上还与化学原料输送管连接，使过滤筒内空气与大气流通;
所述的沉淀部分，包括第一级沉淀筒、第二级沉淀筒、第三级沉淀筒，每一级沉淀筒顶部设有沉淀筒盖，第一级沉淀筒的进口与过滤筒出口连接，第一级沉淀筒的出口与第二级沉淀筒进口连，第二级沉淀筒的出口与第三级沉淀筒进口连接。
2.根据权利要求1所述的一种多功能粪便污水处理装置，其特征在于，所述的每一级发酵筒的出口比进口高。
3.根据权利要求1所述的一种多功能粪便污水处理装置，其特征在于，所述的每级发酵筒的进口和出口通过活接头与管道连接。
4.根据权利要求1所述的一种多功能粪便污水处理装置，其特征在于，所述的第三级发酵筒出口通过管道与水压气箱进水口连接，第三级发酵筒出口和水压气箱进水口在同一水平高度。
5.根据权利要求1所述的一种多功能粪便污水处理装置，其特征在于，所述的过滤筒体口与过滤筒盖，通过橡胶垫密封。
6.根据权利要求1所述的一种多功能粪便污水处理装置，其特征在于，所述的过滤筒体内，设有第一级过滤网和第二级过滤网，第一级过滤网吊装在第二级过滤网内，吊装有第一级过滤网的第二级过滤网吊装在过滤筒体内。
7.根据权利要求6所述的一种多功能粪便污水处理装置，其特征在于，所述的第一级过滤网直径比第二级过滤网直径小，第二级过滤网直径比过滤筒直径小。
8.根据权利要求6所述的一种多功能粪便污水处理装置，其特征在于，所述的过滤网由100-300目的过滤布制成。
9.根据权利要求1所述的一种多功能粪便污水处理装置，其特征在于，所述的过滤筒出口设置竖直管道，竖直管道穿过滤筒出口，底端伸入过滤筒体中部，顶端升高至过滤筒体口向下350mm处与第一级沉淀筒进口连接，伸入过滤筒体内的竖直管道位于过滤筒体内壁与第二级过滤网之间。
10.根据权利要求1所述的一种多功能粪便污水处理装置，其特征在于，所述的过滤筒体内壁与第二级过滤网之间还设有过滤筒清理管，过滤筒清理管底端深至过滤筒体底，顶端穿出过滤筒体壁外升高至过滤筒体口。
说明书
一种多功能粪便污水处理组合装置
技术领域
本发明涉及粪便污水沼化、过滤、化学元素分解、沉淀技术领域，具体是一种多功能粪便污水处理组合装置。
背景技术
目前，我过许多城市、农村都建有沼气池、化粪池，由于年代长久，或外界地质变化，容易造成发酵室渗漏，化粪功能消失。
当今农村养猪场的沼气池、城镇居民的化粪池，都是采用传统老方法建造，化粪池效果差，至今还未采用比较先进的补救措施，经过化粪池发酵后，池内的粪便污水直接排放，造成了水质和土壤污染。
发明内容
本发明的目的在于针对现有技术的不足，而提供一种多功能粪便污水处理组合装置，该装置结构简单，化粪效率高，效果好;对经过发酵后的粪便、污水进行处理，且该装置易实施。
实现本发明目的的技术方案是：

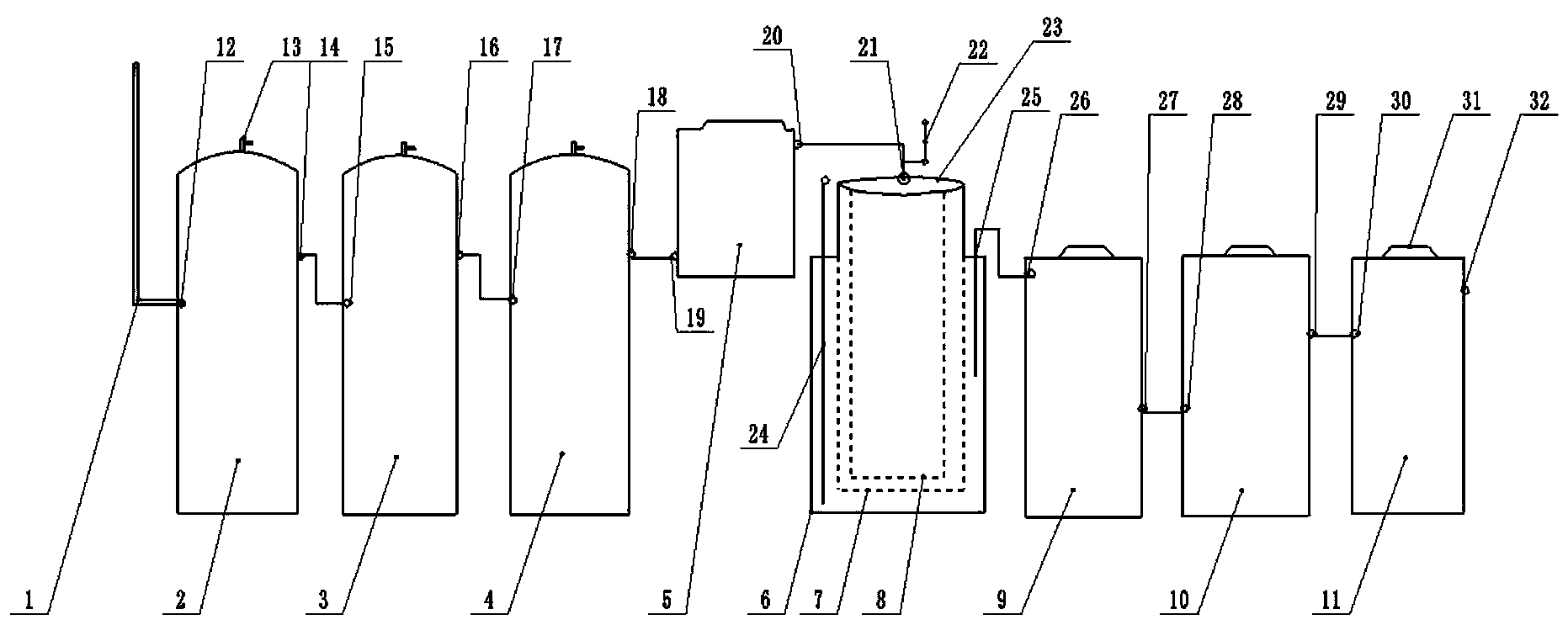

一种多功能粪便污水处理装置，包括依次连接的发酵部分、水压平衡部分、过滤部分和沉淀部分组成的一体结构;
所述的发酵部分，包括第一级发酵筒、第二级发酵筒和第三级发酵筒;第一级发酵筒的进口与粪便污水排放管连接，第一级发酵筒的出口通过管道与第二级发酵筒的进口连接，第二级发酵筒的出口通过管道与第三级发酵筒进口连接;每一级发酵筒的顶部还设有气管接头;
所述的过滤部分为过滤筒，包括过滤筒体、过滤筒盖、过滤筒进口、过滤筒出口;过滤筒进口设在过滤筒盖上，过滤筒盖将过滤筒体口密封;
所述的水压平衡部分为水压气箱，水压气箱底部设有水压气箱进水口，顶部设有水压气箱出水口，水压气箱进水口通过管道与第三级发酵筒的出口连接，水压气箱出水口通过管道与过滤筒进口连接，所述的水压气箱与过滤筒进口连接的管道上还与化学原料输送管连接，使过滤筒内空气与大气流通;
所述的沉淀部分，包括第一级沉淀筒、第二级沉淀筒、第三级沉淀筒，每一级沉淀筒顶部设有沉淀筒盖，第一级沉淀筒的进口与过滤筒出口连接，第一级沉淀筒的出口与第二级沉淀筒进口连，第二级沉淀筒的出口与第三级沉淀筒进口连接。
所述的每一级发酵筒的出口比进口高，便于在发酵筒内发酵产生的气压，使该级发酵筒的出口自动排渣、排气，形成下一级发酵筒的沼渣、沼液翻滚，达到提高沼化的效果。
所述的每级发酵筒的进口和出口通过活接头与管道连接，便于后期利用废渣增压器对发酵筒进行清理。
所述的第三级发酵筒出口通过管道与水压气箱进水口连接，第三级发酵筒出口和水压气箱进水口在同一水平高度。
所述的过滤筒体口与过滤筒盖，通过橡胶垫密封。
所述的过滤筒内，设有第一级过滤网和第二级过滤网，第一级过滤网和第二级过滤网制成筒状，第一级过滤网吊装在第二级过滤网内，吊装有第一级过滤网的第二级过滤网吊装在过滤筒体内。
所述的第一级过滤网直径比第二级过滤网直径小，第二级过滤网直径比过滤筒体直径小。
所述的过滤网由100-300目的过滤布制成。
所述的过滤筒出口设置竖直管道，竖直管道穿过滤筒出口，底端伸入过滤筒中部，顶端升高至过滤筒体口向下350mm处与第一级沉淀筒进口连接，伸入过滤筒体内的竖直管道位于过滤筒体内壁与第二级过滤网之间。
所述的过滤筒体内壁与第二级过滤网之间还设有过滤筒清理管，过滤筒清理管底端深至过滤筒体底，顶端穿出过滤筒体壁外升高至过滤筒体口。
有益效果：该装置结构简单，化粪效率高，成本低、操作简单，能彻底清渣，可对大型养猪场、垃圾填埋场、城镇公共厕所的粪便、污水沼化处理，轻松达到理想的处理效果，符合环保卫生要求。
