申请日2017.06.09
公开(公告)日2017.10.27
IPC分类号C02F3/12
摘要
本发明公开了一种用于生活污水处理的高效曝气池，包括池体、鼓风机、输气软管、进水管和排水管;所述池体的顶部固定连接有支架，支架的下表面固定连接有电机，电机的轴伸端固定连接有转轴，转轴上固定连接有搅拌杆，搅拌杆的另一端固定连接有磁棒，池体的侧壁铰接有上搅拌板、下搅拌板，磁棒位于上搅拌板和下搅拌板之间，池体的底部设置有左曝气板、右曝气板，池体的外侧壁固定连接有鼓风机,在曝气过程中左曝气板、右曝气板在水平方向左右移动，使空气与底层污水混合更为充分;搅拌杆对污水进行搅拌，使空气与污水混合更为充分;上搅拌板和下搅拌板不停地上下转动，使空气与污水混合更加充分;利用曝气叶片对表层污水进行曝气。
权利要求书

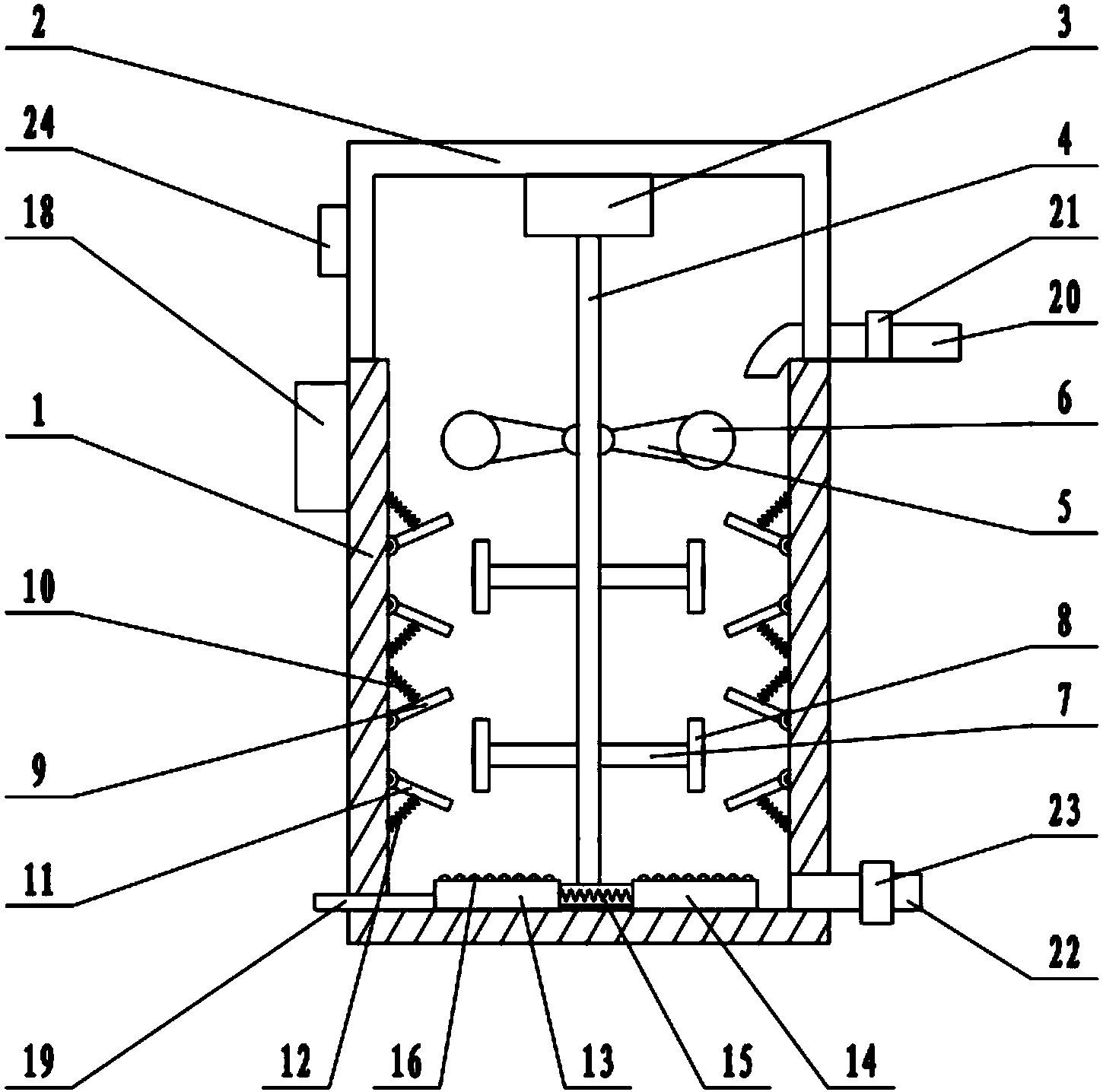

1.一种用于生活污水处理的高效曝气池，包括池体(1)、鼓风机(18)、输气软管(19)、进水管(20)和排水管(22);其特征在于，所述池体(1)的顶部固定连接有支架(2)，支架(2)的下表面固定连接有电机(3)，电机(3)的轴伸端固定连接有转轴(4)，转轴(4)的下端与池体(1)的底部转动连接，转轴(4)上固定连接有搅拌杆(7)，搅拌杆(7)的另一端固定连接有磁棒(8)，所述池体(1)的侧壁铰接有上搅拌板(9)，上搅拌板(9)的上表面固定连接有上弹簧(10)，上弹簧(10)与池体(1)的侧壁固定连接，所述上搅拌板(9)的下方设置有下搅拌板(11)，下搅拌板(11)的下表面固定连接有下弹簧(12)，下弹簧(12)的另一端与池体(1)的侧壁固定连接，所述磁棒(8)位于上搅拌板(9)和下搅拌板(11)之间，所述池体(1)的底部设置有左曝气板(13)、右曝气板(14)，左曝气板(13)、右曝气板(14)内部中空，左曝气板(13)、右曝气板(14)与池体(1)的底部滑动连接，左曝气板(13)、右曝气板(14)分别位于转轴(4)的左右两侧，所述左曝气板(13)、右曝气板(14)通过拉力弹簧(15)相连接，转轴(4)的末端固定连接有凸轮(17)，凸轮(17)的两侧分别与左曝气板(13)、右曝气板(14)抵接，池体(1)的外侧壁固定连接有鼓风机(18),池体(1)的底部设置有输气软管(19)，池体(1)的顶部固定连接有进水管(20)，所述池体(1)的底部固定连接有排水管(22)，所述支架(2)的侧壁固定连接有控制台(24)。
2.根据权利要求1所述的用于生活污水处理的高效曝气池，其特征在于，所述搅拌杆(7)的材质为不锈钢。
3.根据权利要求1所述的用于生活污水处理的高效曝气池，其特征在于，所述排水管(22)上设置有排水阀(23)。
4.根据权利要求2所述的用于生活污水处理的高效曝气池，其特征在于，所述曝气叶片(5)的材质为不锈钢。
5.根据权利要求1所述的用于生活污水处理的高效曝气池，其特征在于，所述左曝气板(13)、右曝气板(14)的上表面分布有曝气头(16)。
6.根据权利要求1所述的用于生活污水处理的高效曝气池，其特征在于，所述上搅拌板(9)和下搅拌板(11)由磁性材料制成。
7.根据权利要求1所述的用于生活污水处理的高效曝气池，其特征在于，所述进水管(20)上设置有进水阀(21)。
说明书
一种用于生活污水处理的高效曝气池
技术领域
本发明涉及一种污水处理设备，具体是一种用于生活污水处理的高效曝气池。
背景技术
曝气池是利用活性污泥法进行污水处理的构筑物，一般用于污水的初步处理，是污水处理中常用的设备，池内提供一定污水停留时间，满足好氧微生物所需要的氧量以及污水与活性污泥充分接触的混合条件，曝气池主要由池体、曝气系统和进出水口三个部分组成，池体一般用钢筋混凝土筑成，平面形状有长方形、方形和圆形等，现有的曝气方法主要分为鼓风曝气和机械曝气两种，现有的曝气池往往曝气机构比较单一，曝气时间长，曝气效率低下，难以满足人们日益增长的污水处理需求。
发明内容
本发明的目的在于提供一种用于生活污水处理的高效曝气池，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种用于生活污水处理的高效曝气池，包括池体、鼓风机、输气软管、进水管和排水管;所述池体的顶部固定连接有支架，支架的下表面固定连接有电机，电机的轴伸端固定连接有转轴，转轴的下端与池体的底部转动连接，转轴上固定连接有搅拌杆，搅拌杆的另一端固定连接有磁棒，所述池体的侧壁铰接有上搅拌板，上搅拌板的上表面固定连接有上弹簧，上弹簧与池体的侧壁固定连接，所述上搅拌板的下方设置有下搅拌板，下搅拌板的下表面固定连接有下弹簧，下弹簧的另一端与池体的侧壁固定连接，所述磁棒位于上搅拌板和下搅拌板之间，所述池体的底部设置有左曝气板、右曝气板，左曝气板、右曝气板内部中空，左曝气板、右曝气板与池体的底部滑动连接，左曝气板、右曝气板分别位于转轴的左右两侧，所述左曝气板、右曝气板通过拉力弹簧相连接，转轴的末端固定连接有凸轮，凸轮的两侧分别与左曝气板、右曝气板抵接，池体的外侧壁固定连接有鼓风机,池体的底部设置有输气软管，池体的顶部固定连接有进水管，所述池体的底部固定连接有排水管，所述支架的侧壁固定连接有控制台。
作为本发明进一步的方案：所述搅拌杆的材质为不锈钢。
作为本发明再进一步的方案：所述排水管上设置有排水阀。
作为本发明再进一步的方案：所述曝气叶片的材质为不锈钢。
作为本发明再进一步的方案：所述左曝气板、右曝气板的上表面分布有曝气头。
作为本发明再进一步的方案：所述上搅拌板和下搅拌板由磁性材料制成。
作为本发明再进一步的方案：所述进水管上设置有进水阀。
与现有技术相比，本发明的有益效果是：利用鼓风机将空气输送至池体的底部，对底层污水进行曝气，左曝气板、右曝气板在水平方向左右移动，使空气与底层污水混合更为充分，提升曝气效果;搅拌杆对污水进行搅拌，同时打碎污水内的气泡，使空气与污水混合更为充分，进一步提升曝气效果;当磁棒转动到上搅拌板和下搅拌板之间时，在磁力的作用下使上搅拌板向下转动，下搅拌板向上转动，在上弹簧和下弹簧的配合下，上搅拌板和下搅拌板不停地上下转动，搅动污水，使空气与污水混合更加充分，从而提升曝气效果;利用浮球使曝气叶片在旋转过程中始终保持边缘部分位于水面上，对表层污水进行曝气;本发明同时对底层污水、中层污水、表层污水进行曝气，大大提高了曝气效率。
