申请日2017.06.08
公开(公告)日2017.07.28
IPC分类号B01F7/00; C02F11/04
摘要
本发明公开了一种潜水式污泥搅拌器，包括位于头部的潜污泵和位于尾部的搅拌叶轮，其中所述潜污泵包括壳体、置于所述壳体内部的电机和泵体叶轮，所述泵体叶轮安装在所述电机的电机轴上，所述搅拌叶轮包括叶轮轴和均匀布置在所述叶轮轴上的刀片叶轮，且所述电机轴伸出所述壳体与所述叶轮轴固定连接，所述壳体上固定有用于支撑移动的支撑座。本发明采用上述结构的潜水式污泥搅拌器，通过将潜污泵和搅拌叶轮相结合，可通过搅拌叶轮推动装置在池底移动，无需牵引控制，且可同时破除沼气池底的淤积外壳，使得发酵更为彻底。
权利要求书
1.一种潜水式污泥搅拌器，其特征在于：包括位于头部的潜污泵和位于尾部的搅拌叶轮，其中所述潜污泵包括壳体、置于所述壳体内部的电机和泵体叶轮，所述泵体叶轮安装在所述电机的电机轴上，所述搅拌叶轮包括叶轮轴和均匀布置在所述叶轮轴上的刀片叶轮，且所述电机轴伸出所述壳体与所述叶轮轴固定连接，所述壳体上固定有用于支撑移动的支撑座。
2.根据权利要求1所述的一种潜水式污泥搅拌器，其特征在于：所述壳体尾部设有进水口，所述壳体最低端设置出水管，所述电机轴伸出所述壳体与所述叶轮轴固定连接具体为所述电机轴穿过所述进水口通过联轴器与所述叶轮轴固定连接。
3.根据权利要求2所述的一种潜水式污水 搅拌器，其特征在于：所述壳体头部固定有用于保护电缆和改变运动轨迹的机头保护罩，所述机头保护罩为圆弧形。
4.根据权利要求3所述的一种潜水式污泥搅拌器，其特征在于：所述搅拌叶轮外部罩设有用于防止所述泵体叶轮碰撞沼气池内壁的叶轮防护罩，所述泵体叶轮防护罩与所述壳体固定连接。
5.根据权利要求4所述的一种潜水式污泥搅拌器，其特征在于：所述壳体顶部固定有用于升降的锚钩。
6.根据权利要求5所述的一种潜水式污泥搅拌器，其特征在于：所述出水管为L型管，所述出水管的出水口为朝向所述搅拌叶轮的方向。
7.根据权利要求6所述的一种潜水式污泥搅拌器，其特征在于：所述联轴器为爪型联轴器。
说明书
潜水式污泥搅拌器
技术领域
本发明涉及一种池底淤积物破壳技术，尤其涉及一种潜水式污泥搅拌器。
背景技术
由于沼气池属于密闭发酵容器，在日常发酵过程中，沼气池需要经常更换进出发酵原料，但是由于沼气池底部的发酵原料容易形成沉淀、淤积结壳等，易产生沼气池底部发酵原料发酵不充分，出料不彻底等问题。
发明内容
本发明的目的是提供一种潜水式污泥搅拌器，通过将潜污泵和搅拌叶轮相结合，可通过搅拌叶轮推动装置在池底移动，无需牵引控制，且可同时破除沼气池底的淤积外壳，使得发酵更为彻底。
为实现上述目的，本发明提供了一种潜水式污泥搅拌器，包括位于头部的潜污泵和位于尾部的搅拌叶轮，其中所述潜污泵包括壳体、置于所述壳体内部的电机和泵体叶轮，所述泵体叶轮安装在所述电机的电机轴上，所述搅拌叶轮包括叶轮轴和均匀布置在所述叶轮轴上的刀片叶轮，且所述电机轴伸出所述壳体与所述叶轮轴固定连接，所述壳体上固定有用于支撑移动的支撑座。
优选的，所述壳体尾部设有进水口，所述壳体最低端设置出水管，所述电机轴伸出所述壳体与所述叶轮轴固定连接具体为所述电机轴穿过所述进水口通过联轴器与固定连接。
优选的，所述壳体所述叶轮轴头部固定有用于保护电缆和改变运动轨迹的机头保护罩，所述机头保护罩为圆弧形。
优选的，所述搅拌叶轮外部罩设有用于防止所述泵体叶轮碰撞沼气池内壁的叶轮防护罩，所述泵体叶轮防护罩与所述壳体固定连接。
优选的，所述壳体顶部固定有用于升降的锚钩。
优选的，所述出水管为L型管，所述出水管的出水口为朝向所述搅拌叶轮的方向。
优选的，所述联轴器为爪型联轴器。
因此，本发明采用上述结构的潜水式污泥搅拌器，通过将潜污泵和搅拌叶轮相结合，可通过搅拌叶轮推动装置在池底移动，无需牵引控制，且可同时破除沼气池底的淤积外壳，使得发酵更为彻底。

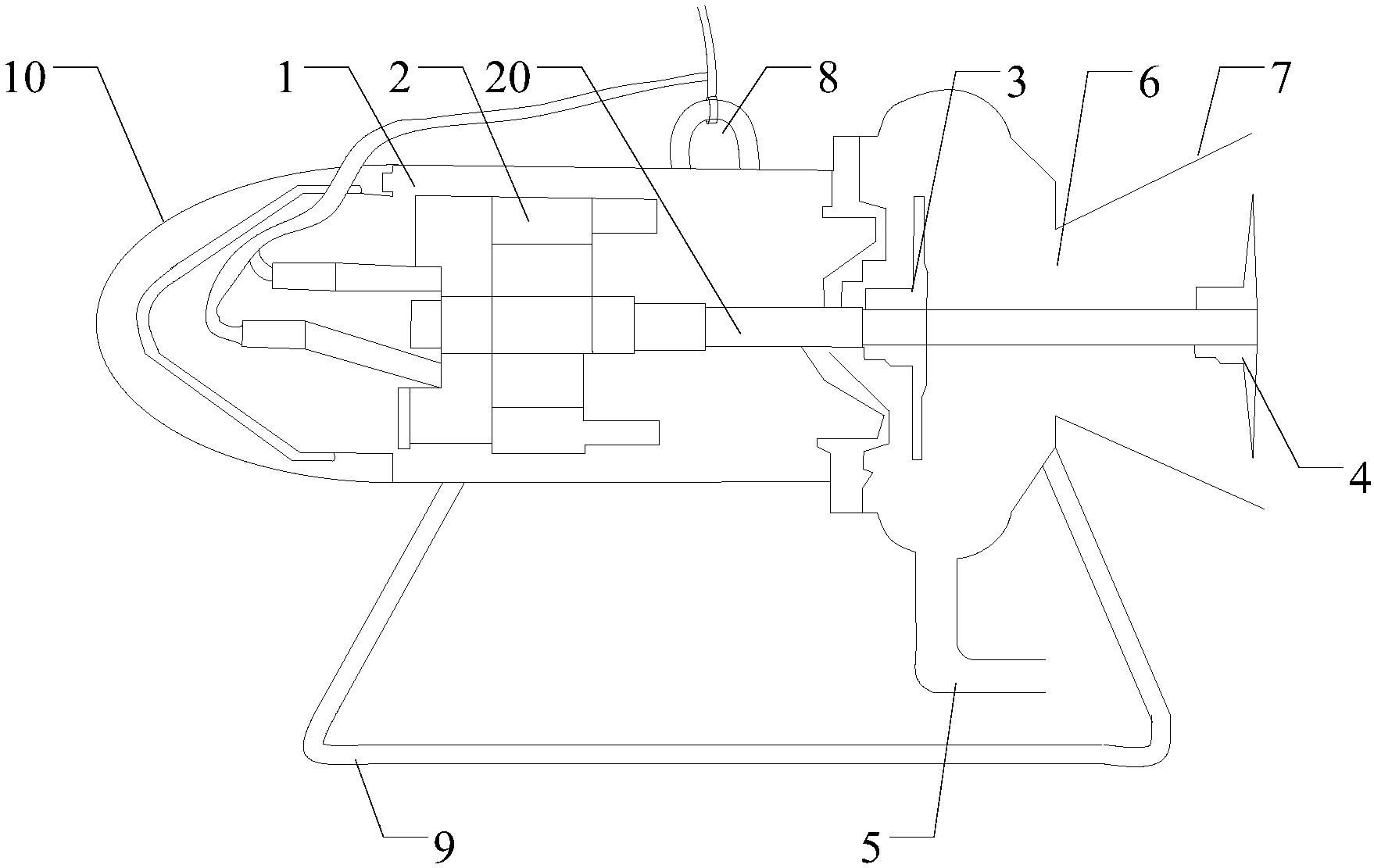

下面通过附图和实施例，对本发明的技术方案做进一步的详细描述。
