申请日2017.09.29
公开(公告)日2017.12.12
IPC分类号C02F9/04; B01D36/04
摘要
本发明涉及污水循环设备技术领域，尤其是一种废旧塑料回收过程中污水循环利用的设备，包括壳体和PLC控制器，壳体内部设有第一隔板和第二隔板，第一隔板和第二隔板将壳体分割成一个沉淀槽和两个净化槽，沉淀槽顶部设有喷淋装置，两个净化槽内均设有净化装置，沉淀槽一侧设有污水流入管，壳体下部连通有沉淀物集聚管，沉淀物集聚管内部上方设有上闸板，上闸板连接有第一伸缩油缸，沉淀物集聚管内部下方设有下闸板，下闸板连接有第二伸缩油缸，沉淀物集聚管内设有清污装置。本发明增强循环水的清洗能力，加强了净化效率，同时提高了工作效率。
权利要求书

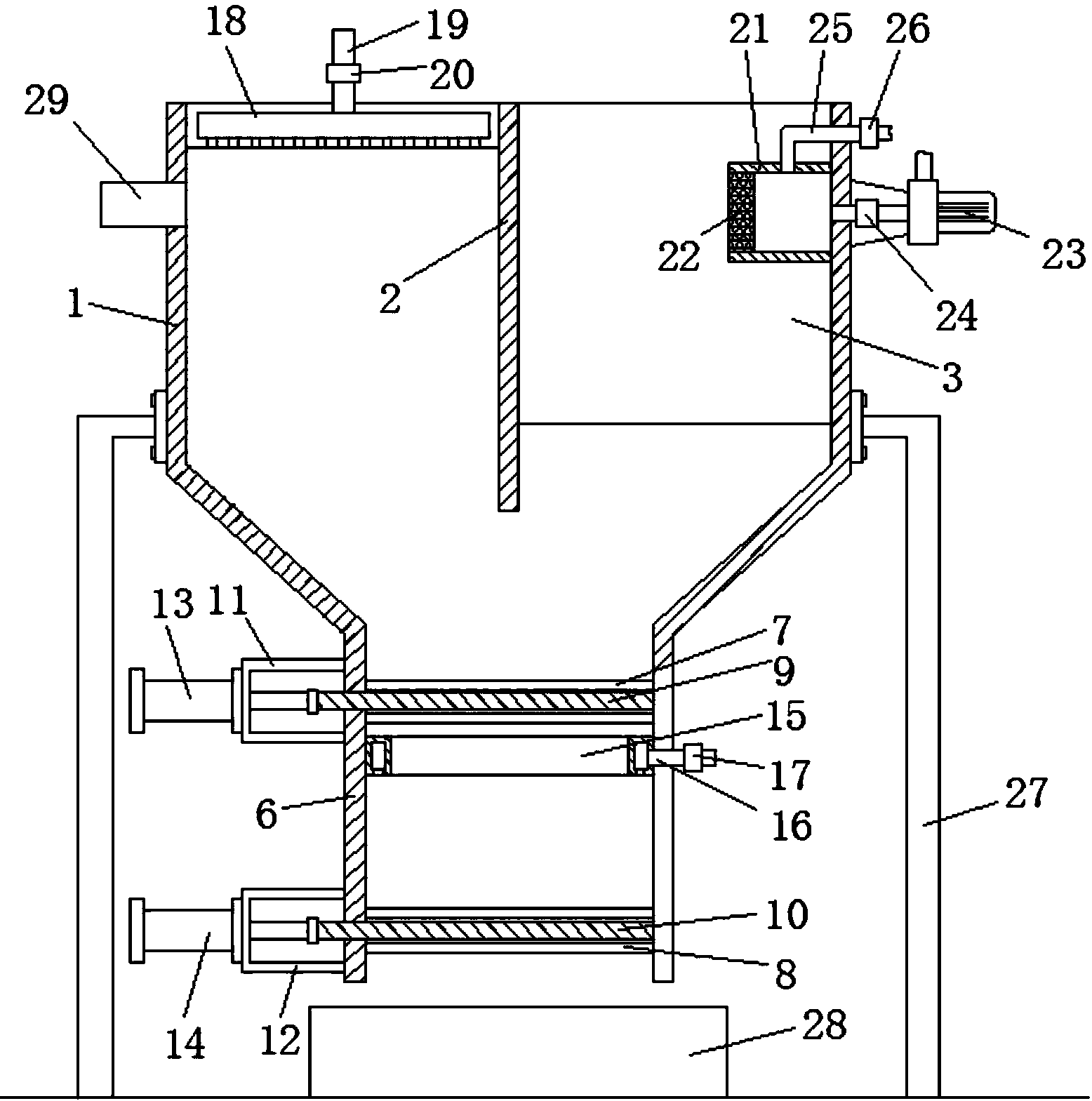

1.一种废旧塑料回收过程中污水循环利用的设备，包括壳体(1)和PLC控制器，所述壳体(1)外侧设有固定架(27)，其特征在于，所述壳体(1)内部设有第一隔板(2)和第二隔板(3)，所述第一隔板(2)和第二隔板(3)将所述壳体(1)分割成一个沉淀槽(4)和两个净化槽(5)，所述沉淀槽(4)顶部设有喷淋装置，两个所述净化槽(5)内均设有净化装置，所述沉淀槽(4)一侧上部设有污水流入管(29)，所述壳体(1)下部连通有沉淀物集聚管(6)，所述沉淀物集聚管(6)内部上方设有上滑槽(7)，所述上滑槽(7)内设有上闸板(9)，所述上闸板(9)一侧延伸到沉淀物集聚管(6)外部，所述沉淀物集聚管(6)上并位于所述上闸板(9)的位置设有上支架(11)，所述上支架(11)上固定设有第一伸缩油缸(13)，所述第一伸缩油缸(13)的输出轴端部连接在所述上闸板(9)上，所述沉淀物集聚管(6)内部下方设有下滑槽(8)，所述下滑槽(8)内设有下闸板(10)，所述下闸板(10)一侧延伸到沉淀物集聚管(6)外部，所述沉淀物集聚管(6)上并位于所述下闸板(10)的位置设有下支架(12)，所述下支架(12)上固定设有第二伸缩油缸(14)，所述第二伸缩油缸(14)的输出轴端部连接在所述下闸板(10)上，所述沉淀物集聚管(6)内设有清污装置。
2.根据权利要求1所述的一种废旧塑料回收过程中污水循环利用的设备，其特征在于，所述喷淋装置包括喷淋盒体(18)，所述喷淋盒体(18)固定在所述沉淀槽(4)顶部，所述喷淋盒体(18)底部设有若干喷淋孔，所述喷淋盒体(18)顶部设有第二管体(19)，所述第二管体(19)上设有调节阀(20)，所述第二管体(19)通入沉淀剂。
3.根据权利要求1所述的一种废旧塑料回收过程中污水循环利用的设备，其特征在于，两个所述净化装置均包括过滤盒体(21)，所述过滤盒体(21)端部内设有滤网(22)，所述壳体(1)上并对应过滤盒体(21)的位置均设有循环水泵(23)，所述循环水泵(23)的进水口均通过管道与对应的过滤盒体(21)相连通，管道上均设有第二电磁阀(24)，所述过滤盒体(21)上均连通有第三管体(25)，第三管体(25)上均设有第三电磁阀(26)，第三管体(25)连接在高压水管上。
4.根据权利要求3所述的一种废旧塑料回收过程中污水循环利用的设备，其特征在于，所述循环水泵(23)、第二电磁阀(24)和第三电磁阀(26)均通过导线与所述PLC控制器相连。
5.根据权利要求1所述的一种废旧塑料回收过程中污水循环利用的设备，其特征在于，所述清污装置包括清污环形管(15)，所述清污环形管(15)设置在所述沉淀物集聚管(6)内部，并位于所述上滑槽(7)下方，所述清污环形管(15)的底部上沿周向设有若干通孔，所述清污环形管(15)上设有第一管体(16)，所述第一管体(16)贯穿所述沉淀物集聚管(6)的管壁延伸到外侧，所述第一管体(16)上设有第一电磁阀(17)，第一电磁阀(17)通过导线与所述PLC控制器相连，所述第一管体(16)连通在高压水管上。
6.根据权利要求1所述的一种废旧塑料回收过程中污水循环利用的设备，其特征在于，所述沉淀物集聚管(6)下方，并对应沉淀物集聚管(6)的管口位置设有集污槽(28)。
7.根据权利要求1所述的一种废旧塑料回收过程中污水循环利用的设备，其特征在于，所述第一伸缩油缸(13)和所述第二伸缩油缸(14)均设有第四电磁阀，两个所述第四电磁阀均通过导线与所述PLC控制器相连。
8.根据权利要求1所述的一种废旧塑料回收过程中污水循环利用的设备，其特征在于，所述上滑槽(7)与上闸板(9)之间以及所述下滑槽(8)与下闸板(10)之间均设有密封垫。
说明书
一种废旧塑料回收过程中污水循环利用的设备
技术领域
本发明涉及污水循环设备技术领域，尤其涉及一种废旧塑料回收过程中污水循环利用的设备。
背景技术
随着人们生活质量不断提升，城市化进程加快，塑料制品成为我们日常生活中不可或缺的一部分，但在使用后的塑料制品废旧后被丢弃，废旧塑料作为城市代谢的产物增加了城市发展的负担，为了相应国家号召，保护环境变废为宝的口号，废旧塑料本身存在的潜在价值被挖掘，对废旧塑料分类收集、循环再生、综合利用可以减少废旧塑料对环境的污染，降低资源的消耗，具有很大的经济效益，而传统对回收的塑料进行清洗时，均依靠人工完成，作业量大，劳动强度高，且在清洗时，需要大量的水进行对废旧塑料进行清洗杂质，清洗后的污水如果不加处理直接排放，会造成严重的环境污染，得不偿失，而我国又是一个水资源严重缺乏的国家，也会造成严重的水资源浪费。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，而提出的一种废旧塑料回收过程中污水循环利用的设备。
为了实现上述目的，本发明采用了如下技术方案：
设计一种废旧塑料回收过程中污水循环利用的设备，包括壳体和PLC控制器，所述壳体外侧设有固定架，所述壳体内部设有第一隔板和第二隔板，所述第一隔板和第二隔板将所述壳体分割成一个沉淀槽和两个净化槽，所述沉淀槽顶部设有喷淋装置，两个所述净化槽内均设有净化装置，所述沉淀槽一侧上部设有污水流入管，所述壳体下部连通有沉淀物集聚管，所述沉淀物集聚管内部上方设有上滑槽，所述上滑槽内设有上闸板，所述上闸板一侧延伸到沉淀物集聚管外部，所述沉淀物集聚管上并位于所述上闸板的位置设有上支架，所述上支架上固定设有第一伸缩油缸，所述第一伸缩油缸的输出轴端部连接在所述上闸板上，所述沉淀物集聚管内部下方设有下滑槽，所述下滑槽内设有下闸板，所述下闸板一侧延伸到沉淀物集聚管外部，所述沉淀物集聚管上并位于所述下闸板的位置设有下支架，所述下支架上固定设有第二伸缩油缸，所述第二伸缩油缸的输出轴端部连接在所述下闸板上，所述沉淀物集聚管内设有清污装置。
优选的，所述喷淋装置包括喷淋盒体，所述喷淋盒体固定在所述沉淀槽顶部，所述喷淋盒体底部设有若干喷淋孔，所述喷淋盒体顶部设有第二管体，所述第二管体上设有调节阀，所述第二管体通入沉淀剂。
优选的，两个所述净化装置均包括过滤盒体，所述过滤盒体端部内设有滤网，所述壳体上并对应过滤盒体的位置均设有循环水泵，所述循环水泵的进水口均通过管道与对应的过滤盒体相连通，管道上均设有第二电磁阀，所述过滤盒体上均连通有第三管体，第三管体上均设有第三电磁阀，第三管体连接在高压水管上。
优选的，所述循环水泵、第二电磁阀和第三电磁阀均通过导线与所述PLC控制器相连。
优选的，所述清污装置包括清污环形管，所述清污环形管设置在所述沉淀物集聚管内部，并位于所述上滑槽下方，所述清污环形管的底部上沿周向设有若干通孔，所述清污环形管上设有第一管体，所述第一管体贯穿所述沉淀物集聚管的管壁延伸到外侧，所述第一管体上设有第一电磁阀，第一电磁阀通过导线与所述PLC控制器相连，所述第一管体连通在高压水管上。
优选的，所述沉淀物集聚管下方，并对应沉淀物集聚管的管口位置设有集污槽。
优选的，所述第一伸缩油缸和所述第二伸缩油缸均设有第四电磁阀，两个所述第四电磁阀均通过导线与所述PLC控制器相连。
优选的，所述上滑槽与上闸板之间以及所述下滑槽与下闸板之间均设有密封垫。
本发明提出的一种废旧塑料回收过程中污水循环利用的设备，有益效果在于：本发明可通过第一隔板将壳体分割成沉淀槽和净化槽，有效避免后进入的污水影响净化槽内的净化，通过喷淋装置喷淋沉淀试加快沉淀，净化装置可对上层澄清液进行再次过滤，增强循环水的清洗能力，沉淀物集聚管可在不影响污水净化的前提下将沉淀物排出，有效加强了净化效率，同时提高了工作效率。
