申请日2017.07.05
公开(公告)日2017.09.19
IPC分类号C02F11/12
摘要

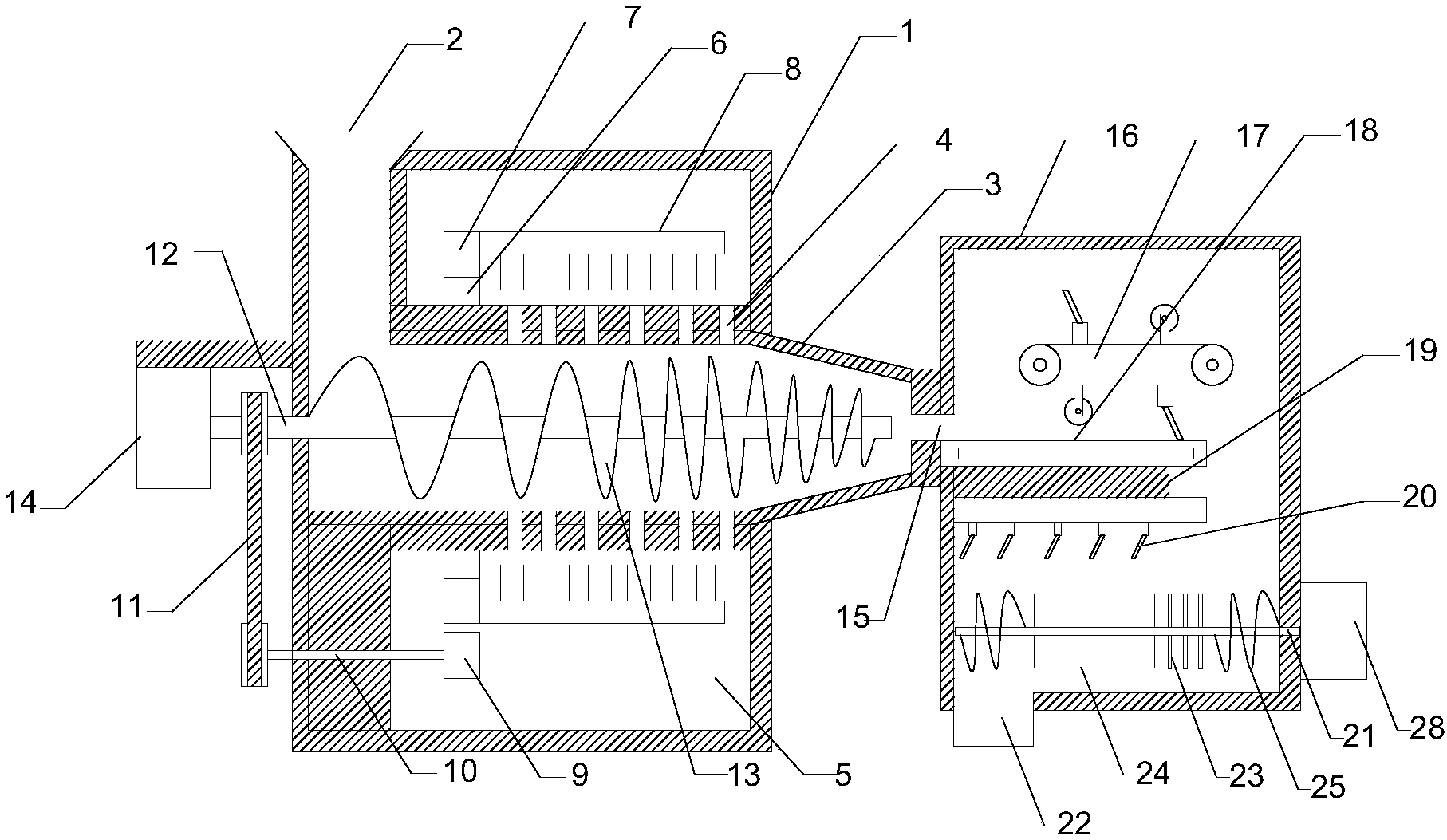

本发明公开了一种连续化污泥处理装置，包括进料斗，第一驱动电机和第二驱动电机;所述进料斗连通有脱水箱，脱水箱内设有筛筒，筛筒上套设有齿条环，齿条环通过轴承与筛筒转动连接;所述齿条环右侧壁固定连接有对称设置的条形毛刷;所述筛筒右侧通过污泥管连通有烘干箱。本发明通过设有带有转动毛刷的螺旋挤压脱水装置，避免筛孔堵塞，保证脱水作业的连续进行，具有较高的脱水效率;本发明设有加热板、平摊辊和刮板组成的干燥装置，对污泥进行高效的均匀的加热，提高干燥效率;本发明设有热风喷头、粉碎刀片和翻动板组成的辅助干燥装置，对污泥进行彻底的干燥，保证干燥的效果。
权利要求书
1.一种连续化污泥处理装置，包括进料斗(2)，第一驱动电机(14)和第二驱动电机(28);其特征在于，所述进料斗(2)连通有脱水箱(1)，脱水箱(1)内设有筛筒(3);所述筛筒(3)内设有第一驱动轴(12)，第一驱动轴(12)左侧连接有第一驱动电机(14);所述筛筒(3)上套设有齿条环(7)，齿条环(7)通过轴承(6)与筛筒(3)转动连接;所述齿条环(7)右侧壁固定连接有对称设置的条形毛刷(8);所述齿条环(7)圆周外壁上设有卡齿，齿条环(7)咬合有齿轮(9)，齿轮(9)固定连接有从动轴(10)，从动轴(10)延伸至脱水箱(1)外侧并通过皮带传动机构连接有第一驱动轴(12);所述筛筒(3)右侧通过污泥管(15)连通有烘干箱(16);所述烘干箱(16)设有加热板(18);所述加热板(18)通过支撑板(19)与烘干箱(16)固定连接;所述加热板(19)上方设有传送带驱动装置(17)，所述传送带驱动装置(17)的传送带上表面固定垂直连接有平摊辊(26);所述传送带驱动装置(17)的传送带上倾斜固定连接有刮板(27);所述平摊辊(16)和刮板(27)间隔设置;所述烘干箱(16)的左侧设有出料管(22)。
2.根据权利要求1所述的一种连续化污泥处理装置，其特征在于，所述第一驱动轴(12)上分布有不等距的螺旋叶片(13)。
3.根据权利要求1所述的一种连续化污泥处理装置，其特征在于，所述筛筒(3)为左右开口的柱状结构，筛筒(3)两侧与脱水箱(1)固定连接并与进料斗(2)连通。
4.根据权利要求1所述的一种连续化污泥处理装置，其特征在于，所述筛筒(3)上呈圆周均匀分布有筛孔(4)。
5.根据权利要求1所述的一种连续化污泥处理装置，其特征在于，所述筛筒(3)下方设有污水箱(5)。
6.根据权利要求1所述的一种连续化污泥处理装置，其特征在于，所述条形毛刷(8)上设有刷毛，刷毛抵接在筛筒(3)的侧壁上。
7.根据权利要求1所述的一种连续化污泥处理装置，其特征在于，所述污泥管(15)的直径小于筛筒(3)的直径。
说明书
一种连续化污泥处理装置
技术领域
本发明涉及环保领域，具体是一种连续化污泥处理装置。
背景技术
污水处理厂每天都要产生大量的污泥，这些污泥需要进行处理，通过对污泥进行浓缩、调质、脱水、稳定、干化或焚烧等减量化、稳定化、无害化的加工过程。
常见的污泥的脱水和干燥设备是分开的独立设备，需要对原料进行转运，不能进行连续生产，处理效率较低，在常见的螺旋挤压脱水装置中，脱水筒的筛孔易发生堵塞，需要停机进行疏通，影响生产的正常进行，浪费时间，另外螺栓挤压脱水装置仅能脱除一定的水，需要使用烘干装置，传统的烘干装置，使用热风烘干，效率低，烘干不均匀，烘干速度慢。
发明内容
本发明的目的在于提供一种连续化污泥处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种连续化污泥处理装置，包括进料斗，第一驱动电机和第二驱动电机;所述进料斗连通有脱水箱，脱水箱内设有筛筒;所述筛筒内设有第一驱动轴，第一驱动轴左侧连接有第一驱动电机;所述筛筒上套设有齿条环，齿条环通过轴承与筛筒转动连接;所述齿条环右侧壁固定连接有对称设置的条形毛刷;所述齿条环圆周外壁上设有卡齿，齿条环咬合有齿轮，齿轮固定连接有从动轴，从动轴延伸至脱水箱外侧并通过皮带传动机构连接有第一驱动轴;所述筛筒右侧通过污泥管连通有烘干箱;所述烘干箱设有加热板，加热板对污泥进行加热;所述加热板通过支撑板与烘干箱固定连接;所述加热板上方设有传送带驱动装置，所述传送带驱动装置的传送带上表面固定垂直连接有平摊辊;所述传送带驱动装置的传送带上倾斜固定连接有刮板;所述平摊辊和刮板间隔设置;所述烘干箱的左侧设有出料管。
作为本发明进一步的方案：所述第一驱动轴上分布有不等距的螺旋叶片。
作为本发明进一步的方案：所述筛筒为左右开口的柱状结构，筛筒两侧与脱水箱固定连接并与进料斗连通。
作为本发明进一步的方案：所述筛筒上呈圆周均匀分布有筛孔。
作为本发明进一步的方案：所述条形毛刷上设有刷毛，刷毛抵接在筛筒的侧壁上。
作为本发明进一步的方案：所述筛筒下方设有污水箱。
作为本发明进一步的方案：所述污泥管的直径小于筛筒的直径。
与现有技术相比，本发明的有益效果是：本发明通过设有带有转动毛刷的螺旋挤压脱水装置，避免筛孔堵塞，保证脱水作业的连续进行，具有较高的脱水效率;本发明设有加热板、平摊辊和刮板组成的干燥装置，对污泥进行高效的均匀的加热，提高干燥效率;本发明设有热风喷头、粉碎刀片和翻动板组成的辅助干燥装置，对污泥进行彻底的干燥，保证干燥的效果。
