申请日2017.06.14
公开(公告)日2017.10.20
IPC分类号B24B55/12; B24B7/16; C02F9/12
摘要
本发明公开了一种钟摆式磨簧机的废水处理装置，包括收集盘，收集盘的一端位于机架的外侧且转动连接有带有弱磁性的吸料辊，位于吸料辊一端的收集盘内壁上开设有供水流出后连接到喷淋机构内的出水口，位于吸料辊远离机架一侧的收集盘外侧设置有传动方向与吸料辊转动方向相反的传送带，传送带的外壁上设置有用于抵紧在吸料辊外壁上的海绵层，传送带远离吸料辊的一端设置有用于收集铁屑的集料盘。利用吸料辊将收集盘内的铁屑吸附到吸料辊表面，随后利用海绵层抵紧在吸料辊上后即可将铁屑刮落下来;出水口内出去的水利用过滤布袋和溢流板进行过滤处理，处理完的水即可供给喷淋机构，最终即可实现对这些带有铁屑的废水进行比较高效的回收利用。

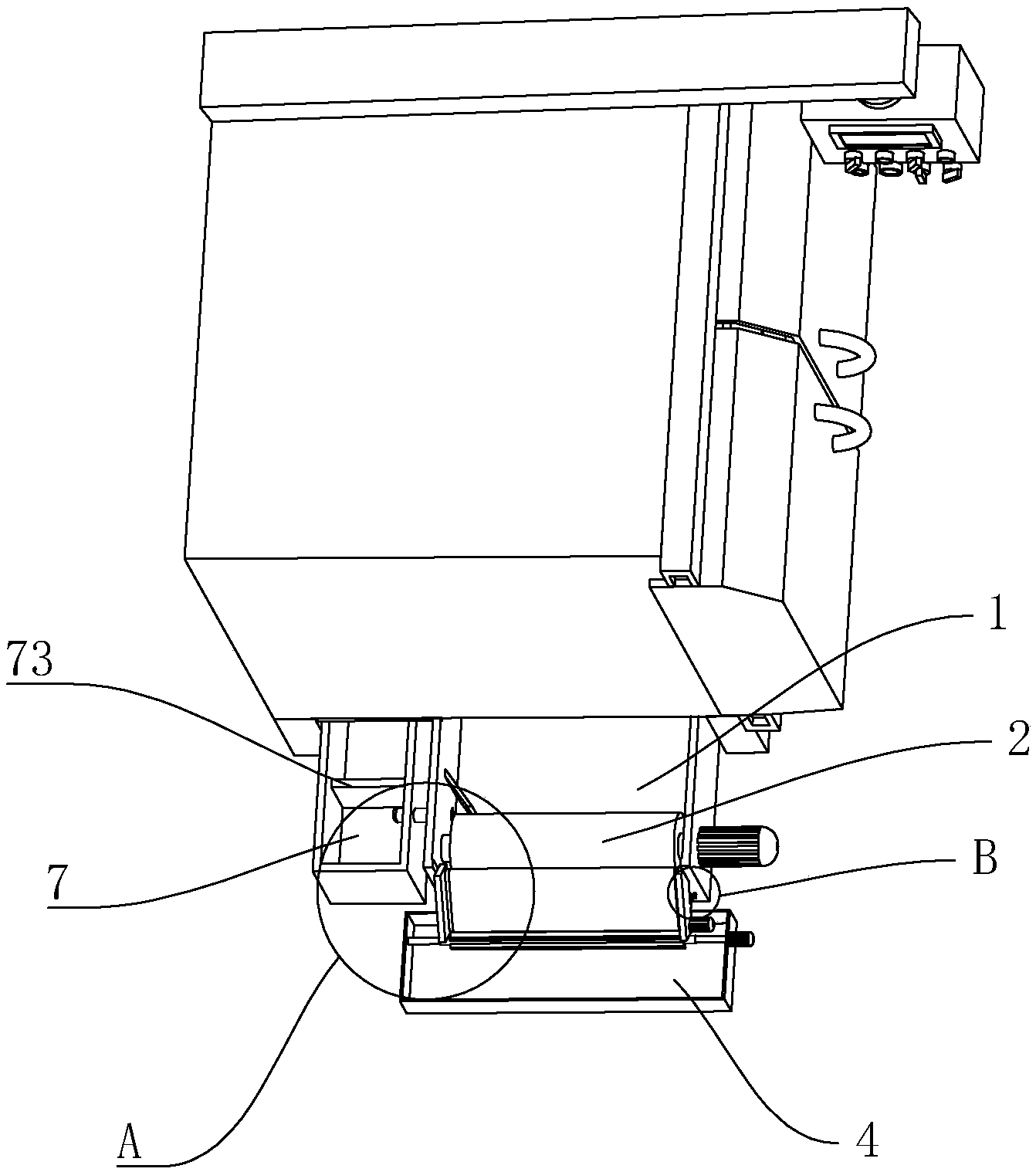

摘要附图
权利要求书
1.一种钟摆式磨簧机的废水处理装置，包括位于机架下端且用于收集废水的收集盘(1)，其特征在于：所述收集盘(1)的一端位于机架的外侧且转动连接有带有弱磁性的吸料辊(2)，位于所述吸料辊(2)一端的所述收集盘(1)内壁上开设有供水流出后连接到喷淋机构内的出水口(11)，位于所述吸料辊(2)远离机架一侧的所述收集盘(1)外侧设置有传动方向与所述吸料辊(2)转动方向相反的传送带(3)，所述传送带(3)的外壁上设置有用于抵紧在所述吸料辊(2)外壁上的海绵层(31)，所述传送带(3)远离所述吸料辊(2)的一端设置有用于收集铁屑的集料盘(4)。
2.根据权利要求1所述的一种钟摆式磨簧机的废水处理装置，其特征在于：所述集料盘(4)内放置有用于浸没所述海绵层(31)的清水层(41)。
3.根据权利要求2所述的一种钟摆式磨簧机的废水处理装置，其特征在于：所述收集盘(1)上转动连接有分别位于所述传送带(3)两侧的支撑板(5)，两侧所述支撑板(5)之间设置有用于带动所述传送带(3)传动的传送辊(51)，所述收集盘(1)上转动连接有气缸(52)，所述气缸(52)远离所述收集盘(1)的一端转动连接在所述支撑板(5)远离所述收集盘(1)的一端上。
4.根据权利要求3所述的一种钟摆式磨簧机的废水处理装置，其特征在于：位于所述传送带(3)远离所述吸料辊(2)一端的所述集料盘(4)内转动连接有连接辊(6)，所述连接辊(6)的外壁上均匀间隔设置有多个用于抵紧在所述海绵层(31)上的刮板(61)。
5.根据权利要求4所述的一种钟摆式磨簧机的废水处理装置，其特征在于：所述连接辊(6)转动的方向与所述传送辊(51)转动的方向相反。
6.根据权利要求5所述的一种钟摆式磨簧机的废水处理装置，其特征在于：位于所述出水口(11)远离所述吸料辊(2)一侧的所述收集盘(1)内壁上固定有朝向所述吸料辊(2)一侧延伸的挡板(12)。
7.根据权利要求6所述的一种钟摆式磨簧机的废水处理装置，其特征在于：位于所述收集盘(1)的一侧且靠近所述出水口(11)的一侧放置有集水盘(7)，所述集水盘(7)与所述收集盘(1)之间设置有连接管(71)，所述连接管(71)上设置有位于所述集水盘(7)内的过滤布袋(72)。
8.根据权利要求7所述的一种钟摆式磨簧机的废水处理装置，其特征在于：所述集水盘(7)的中部固定有溢流板(73)。
说明书
一种钟摆式磨簧机的废水处理装置
技术领域
本发明涉及弹簧磨削设备，特别涉及一种钟摆式磨簧机的废水处理装置。
背景技术
弹簧的普遍应用，使弹簧的需求越来越大。弹簧在当前的机构领域应用非常广泛，随着当前技术的进步，各种机械设备对弹簧加工精度的要求也越来越高了，弹簧的加工精度支接影响机械设备的使用性能，为了满足弹簧的使用需求，对弹簧进行端面磨削是弹簧加工中的一项重要工艺。
目前，公开号为CN102909623B，公告日为2015年1月28日中国专利公开了一种弹簧端面磨削设备，包括机架，在机架内设有弹簧定位装置和弹簧磨削装置，在弹簧定位装置的一侧设有进料装置，在弹簧定位装置的另一侧设有弹簧磨削装置;进料装置包括一操作臂和控制操作臂的进料驱动机构;弹簧定位装置包括一钟摆架，钟摆架的上方连接有摆动驱动机构，钟摆架上设有支撑件，在支撑件的上方设有夹紧机构，夹紧机构安装在钟摆架上;弹簧磨削装置包括驱动电机，电机连接有砂轮，在电机下方设有进刀装置。
该种弹簧端面磨削设备利用喷淋管道喷淋出去的废水中带有很多磨削后的铁屑，但是该种弹簧端面磨削设备直接利用铁削出口将这些废水排放出去，并没有对这些废水进行有效的处理，从而导致废水内的水分不能循环的供喷淋装置使用，且铁屑不能分离出来供生产使用，违背了节能环保的理念。
发明内容
本发明的目的是提供一种钟摆式磨簧机的废水处理装置，能够对这些带有铁屑的废水进行比较高效的回收利用。
本发明的上述技术目的是通过以下技术方案得以实现的：一种钟摆式磨簧机的废水处理装置，包括位于机架下端且用于收集废水的收集盘，所述收集盘的一端位于机架的外侧且转动连接有带有弱磁性的吸料辊，位于所述吸料辊一端的所述收集盘内壁上开设有供水流出后连接到喷淋机构内的出水口，位于所述吸料辊远离机架一侧的所述收集盘外侧设置有传动方向与所述吸料辊转动方向相反的传送带，所述传送带的外壁上设置有用于抵紧在所述吸料辊外壁上的海绵层，所述传送带远离所述吸料辊的一端设置有用于收集铁屑的集料盘。
通过采用上述方案，该种钟摆式磨簧机的废水处理装置利用转动连接在收集盘内的吸料辊，且吸料辊本身带有弱磁性，当带有铁屑的废水流动到吸料辊的位置处时，铁屑即可被吸料辊吸附到吸料辊表面;随后利用传送带上的海绵层抵紧在吸料辊上，海绵层由于本身较为柔软，故海绵层抵紧在吸料辊上后即可轻松的将吸料辊上的铁屑刮落下来，同时海绵层与吸料辊外壁之间的摩擦力也比较小，从而减小了吸料辊外壁的磨损;然后通过传送带的传动，即可将海绵层上刮落的铁屑传送到集料盘内进行收集，而且从出水口内出去的比较干净的水即可再次利用到喷淋机构内，实现冷却水的循环，最终即可实现对这些带有铁屑的废水进行比较高效的回收利用。
本发明的进一步设置为：所述集料盘内放置有用于浸没所述海绵层的清水层。
通过采用上述方案，当传送带将海绵层传送到集料盘内时，海绵层即可浸没在清水层内，此时海绵层上的铁屑即可散入到清水层内，从而方便对海绵层上的铁屑进行清理。
本发明的进一步设置为：所述收集盘上转动连接有分别位于所述传送带两侧的支撑板，两侧所述支撑板之间设置有用于带动所述传送带传动的传送辊，所述收集盘上转动连接有气缸，所述气缸远离所述收集盘的一端转动连接在所述支撑板远离所述收集盘的一端上。
通过采用上述方案，当集料盘内收集的铁屑逐渐堆积后将要漫到传送带上时，利用气缸带动支撑板进行转动，从而使得两侧支撑板之间的传送带发生转动，最终即可使得逐渐堆高的铁屑不会碰到传送带，从而减小集料盘内的铁屑对传送带传动的影响，也减小对海绵层铁屑清理的影响。
本发明的进一步设置为：位于所述传送带远离所述吸料辊一端的所述集料盘内转动连接有连接辊，所述连接辊的外壁上均匀间隔设置有多个用于抵紧在所述海绵层上的刮板。
通过采用上述方案，利用连接辊上的刮板抵紧在海绵层上，刮板即可对海绵层上的铁屑进行高效的清理，最终即可提高清理铁屑的效率。
本发明的进一步设置为：所述连接辊转动的方向与所述传送辊转动的方向相反。
通过采用上述方案，将连接辊的转动方向设置成与传送辊的转动方向相反，随着连接辊的转动，连接辊上的刮板即可带动海绵层上的铁屑朝向靠近集料盘的一侧移动，从而方便集料盘对铁屑的收集;而当连接辊的转动方向与传送辊的转动方向相同时，刮板就会带动海绵层上的铁屑朝向远离集料盘的一侧移动，从而就可能带动铁屑飞射出集料盘。
本发明的进一步设置为：位于所述出水口远离所述吸料辊一侧的所述收集盘内壁上固定有朝向所述吸料辊一侧延伸的挡板。
通过采用上述方案，当废水流动到出水口的一侧时，废水中的铁屑即可被吸料辊吸附，但是由于废水流动比较迅速，一部分带有铁屑的废水就会直接通入到出水口内，造成铁屑的流失;此时利用位于出水口远离吸料辊一侧的收集盘内壁上的挡板，且挡板朝向吸料辊一侧延伸，挡板即可对出水口起到阻隔的作用，减小带有很多铁屑的废水直接从出水口中直接流走的可能性。
本发明的进一步设置为：位于所述收集盘的一侧且靠近所述出水口的一侧放置有集水盘，所述集水盘与所述收集盘之间设置有连接管，所述连接管上设置有位于所述集水盘内的过滤布袋。
通过采用上述方案，由于从出水口流出去的水中仍然有可能会带有少量的铁屑，此时利用连接管上设置的过滤布袋，当水需要从连接管内流入到集水盘内时，过滤布袋即可对水进行过滤处理，减小流入到集水盘内的水中具有铁屑的可能性。
本发明的进一步设置为：所述集水盘的中部固定有溢流板。
通过采用上述方案，利用溢流板即可对集水盘内的水进行二次的过滤，溢流板将集水盘分隔成两侧，位于靠近过滤布袋一侧的水沉积一会后，上层的清液即可流入到另一侧的集水盘内，此时位于远离过滤布袋一侧的集水盘内的水就会比较干净，当通过水泵吸入到喷淋机构内时，减小对水泵造成阻塞的可能性。
综上所述，本发明具有以下有益效果：该种钟摆式磨簧机的废水处理装置利用吸料辊将收集盘内的铁屑吸附到吸料辊表面;随后利用传送带上的海绵层抵紧在吸料辊上，海绵层由于本身较为柔软，故海绵层抵紧在吸料辊上后即可轻松的将吸料辊上的铁屑刮落下来，同时通过连接辊上的刮板将海绵层上的铁屑刮落到集料盘内;出水口内出去的水利用过滤布袋和溢流板进行过滤处理，处理完的水即可供给喷淋机构，实现冷却水的循环，最终即可实现对这些带有铁屑的废水进行比较高效的回收利用。
