申请日2017.06.07
公开(公告)日2017.08.11
IPC分类号B07B1/22; B07B1/42; B07B1/46
摘要
本发明涉及一种构筑物工程施工设备，尤其涉及一种市政污水处理用构筑物工程施工设备。本发明要解决的技术问题是提供一种筛选效率高、劳动强度小、使沙子不易进入工作人员眼睛的市政污水处理用构筑物工程施工设备。为了解决上述技术问题，本发明提供了这样一种市政污水处理用构筑物工程施工设备，包括有箱体等;箱体的顶部设置有驱动装置，箱体的内上部设置有筛选装置，箱体内中部通过螺栓的连接方式连接有挡料斗，挡料斗位于筛选装置的下方，箱体内底部放有收集框，箱体内右侧下部通过销轴连接有挡板，挡板与箱体配合。本发明达到了筛选效率高、劳动强度小、使沙子不易进入工作人员眼睛的效果。
权利要求书

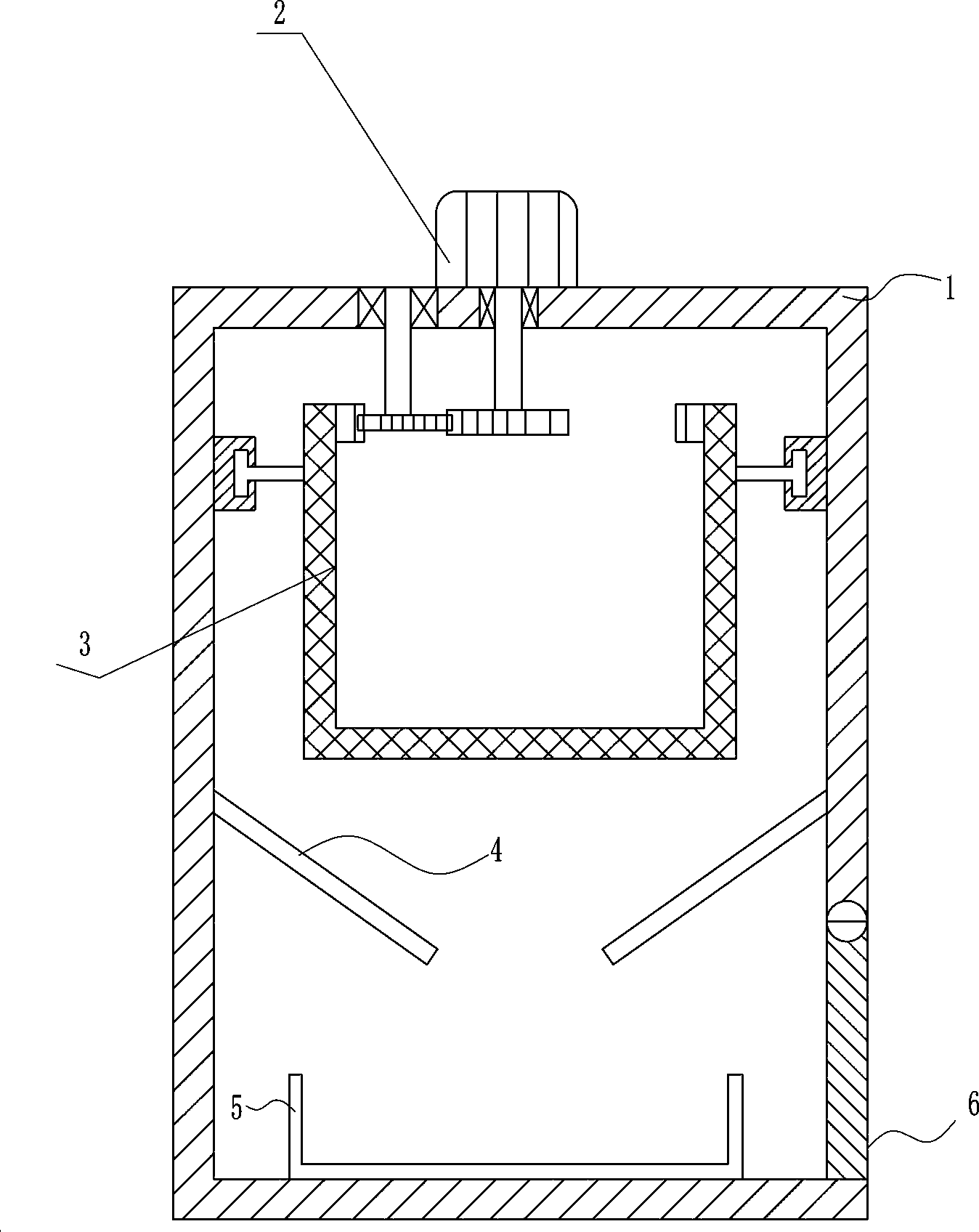

1.一种市政污水处理用构筑物工程施工设备，其特征在于，包括有箱体(1)、驱动装置(2)、筛选装置(3)、挡料斗(4)、收集框(5)和挡板(6)，箱体(1)的顶部设置有驱动装置(2)，箱体(1)的内上部设置有筛选装置(3)，箱体(1)内中部通过螺栓的连接方式连接有挡料斗(4)，挡料斗(4)位于筛选装置(3)的下方，箱体(1)内底部放有收集框(5)，箱体(1)内右侧下部通过销轴连接有挡板(6)，挡板(6)与箱体(1)配合。
2.根据权利要求1所述的一种市政污水处理用构筑物工程施工设备，其特征在于，驱动装置(2)包括有驱动电机(21)、第一轴承座(22)、第一转轴(23)、第二轴承座(24)、第二转轴(25)、第一齿轮(26)和第二齿轮(27)，箱体(1)顶部通过螺栓的连接方式安装有驱动电机(21)，箱体(1)顶部中间嵌入式的安装有第一轴承座(22)，第一轴承座(22)内的轴承设置有第一转轴(23)，第一轴承座(22)与第一转轴(23)通过过盈方式连接，第一转轴(23)的底部通过键的连接方式连接有第一齿轮(26)，第一齿轮(26)位于箱体(1)内，箱体(1)顶部左侧嵌入式的安装有第二轴承座(24)，第二轴承座(24)内的轴承设置有第二转轴(25)，第二轴承座(24)与第二转轴(25)通过过盈方式连接，第二转轴(25)的底部通过键的连接方式连接有第二齿轮(27)，第二齿轮(27)位于第一齿轮(26)左侧，第二齿轮(27)与第一齿轮(26)啮合。
3.根据权利要求2所述的一种市政污水处理用构筑物工程施工设备，其特征在于，筛选装置(3)包括有环形滑轨(31)、环形滑块(32)、筛选框(33)和齿圈(34)，箱体(1)内上部通过螺栓的连接方式连接有环形滑轨(31)，环形滑轨(31)上滑动式的设置有环形滑块(32)，环形滑轨(31)与环形滑块(32)滑动配合，环形滑块(32)上通过螺栓的连接方式连接有筛选框(33)，筛选框(33)内侧面上部通过焊接的连接方式连接有齿圈(34)，齿圈(34)与第二齿轮(27)啮合。
4.根据权利要求3所述的一种市政污水处理用构筑物工程施工设备，其特征在于，还包括有移动放置装置(7)，移动放置装置(7)包括有第一滑轨(71)、第一滑块(72)、放置板(73)、竖板(74)和拉手(75)，箱体(1)内底部通过螺栓的连接方式水平连接有第一滑轨(71)，第一滑轨(71)上滑动式的设置有第一滑块(72)，第一滑轨(71)和第一滑块(72)滑动配合，第一滑块(72)顶部通过螺栓的连接方式连接有放置板(73)，放置板(73)右侧通过螺栓的连接方式连接有竖板(74)，竖板(74)右侧通过螺栓的连接方式连接有拉手(75)。
5.根据权利要求4所述的一种市政污水处理用构筑物工程施工设备，其特征在于，还包括有弹簧(8)、按钮(9)和指示灯(10)，箱体(1)内左侧下部设置有弹簧(8)，弹簧(8)右端连接有按钮(9)，箱体(1)右侧中部安装有指示灯(10)，指示灯(10)与按钮(9)之间通过电路连接。
6.根据权利要求5所述的一种市政污水处理用构筑物工程施工设备，其特征在于，驱动电机(21)为伺服电机。
说明书
一种市政污水处理用构筑物工程施工设备
技术领域
本发明涉及一种构筑物工程施工设备，尤其涉及一种市政污水处理用构筑物工程施工设备。
背景技术
市政污水处理中水是一种水质变化大，处理起来非常困难的水源，总溶解固体、COD、BOD、全硅、氨和一些其他的污染物浓度变化非常频繁，再加上处理前的污水中含有高浓度的有机物，微生物等，所以任何设计用来处理中水的产品都必须能容忍这种可变性和含有高浓度的有机物和活性生物。
构筑物就是不具备、不包含或不提供人类居住功能的人工建筑物，比如水塔、水池、过滤池、澄清池、沼气池等。一般具备、包含或提供人类居住功能的人工建筑物称为狭义的建筑物。构筑物的称谓在给排水教科书中提得比较多。需要说明的是这个定义不是绝对的。在水利水电工程中就江河、渠道上的所有建造物都称为建筑物，比如水工建筑物。构筑物一般是指人们不直接在内进行生产和生活的建筑物。
在市政污水处理中建造构筑物时，需要用到大量的沙子、水泥等建筑构筑物，目前沙子一般要先通过人工先筛选一遍，人工筛选时存在筛选效率低、劳动强度大、沙子容易进入工作人员眼睛的缺点，因此亟需研发一种筛选效率高、劳动强度小、使沙子不易进入工作人员眼睛的市政污水处理用构筑物工程施工设备。
发明内容
(1)要解决的技术问题
本发明为了克服人工筛选时存在筛选效率低、劳动强度大、沙子容易进入工作人员眼睛的缺点，本发明要解决的技术问题是提供一种筛选效率高、劳动强度小、使沙子不易进入工作人员眼睛的市政污水处理用构筑物工程施工设备。
(2)技术方案
为了解决上述技术问题，本发明提供了这样一种市政污水处理用构筑物工程施工设备，包括有箱体、驱动装置、筛选装置、挡料斗、收集框和挡板，箱体的顶部设置有驱动装置，箱体的内上部设置有筛选装置，箱体内中部通过螺栓的连接方式连接有挡料斗，挡料斗位于筛选装置的下方，箱体内底部放有收集框，箱体内右侧下部通过销轴连接有挡板，挡板与箱体配合。
优选地，驱动装置包括有驱动电机、第一轴承座、第一转轴、第二轴承座、第二转轴、第一齿轮和第二齿轮，箱体顶部通过螺栓的连接方式安装有驱动电机，箱体顶部中间嵌入式的安装有第一轴承座，第一轴承座内的轴承设置有第一转轴，第一轴承座与第一转轴通过过盈方式连接，第一转轴的底部通过键的连接方式连接有第一齿轮，第一齿轮位于箱体内，箱体顶部左侧嵌入式的安装有第二轴承座，第二轴承座内的轴承设置有第二转轴，第二轴承座与第二转轴通过过盈方式连接，第二转轴的底部通过键的连接方式连接有第二齿轮，第二齿轮位于第一齿轮左侧，第二齿轮与第一齿轮啮合。
优选地，筛选装置包括有环形滑轨、环形滑块、筛选框和齿圈，箱体内上部通过螺栓的连接方式连接有环形滑轨，环形滑轨上滑动式的设置有环形滑块，环形滑轨与环形滑块滑动配合，环形滑块上通过螺栓的连接方式连接有筛选框，筛选框内侧面上部通过焊接的连接方式连接有齿圈，齿圈与第二齿轮啮合。
优选地，还包括有移动放置装置，移动放置装置包括有第一滑轨、第一滑块、放置板、竖板和拉手，箱体内底部通过螺栓的连接方式水平连接有第一滑轨，第一滑轨上滑动式的设置有第一滑块，第一滑轨和第一滑块滑动配合，第一滑块顶部通过螺栓的连接方式连接有放置板，放置板右侧通过螺栓的连接方式连接有竖板，竖板右侧通过螺栓的连接方式连接有拉手。
优选地，还包括有弹簧、按钮和指示灯，箱体内左侧下部设置有弹簧，弹簧右端连接有按钮，箱体右侧中部安装有指示灯，指示灯与按钮之间通过电路连接。
优选地，驱动电机为伺服电机。
工作原理：使用本发明时，将需要筛选的沙子倒入筛选装置的筛选部件内，然后通过驱动装置驱动筛选装置对沙子进行筛选，进而筛选完成的精细的沙子落入收集框内，挡料斗可以使沙子更加准确的落入收集框内。打开挡板，将收集框拿出，即可对筛选完成的沙子进行使用。如此不需要人工对沙子进行筛选，能够省时省力，从而能够加快沙子的筛选速度，能够提高筛选沙子的效率。
因为驱动装置包括有驱动电机、第一轴承座、第一转轴、第二轴承座、第二转轴、第一齿轮和第二齿轮，箱体顶部通过螺栓的连接方式安装有驱动电机，箱体顶部中间嵌入式的安装有第一轴承座，第一轴承座内的轴承设置有第一转轴，第一轴承座与第一转轴通过过盈方式连接，第一转轴的底部通过键的连接方式连接有第一齿轮，第一齿轮位于箱体内，箱体顶部左侧嵌入式的安装有第二轴承座，第二轴承座内的轴承设置有第二转轴，第二轴承座与第二转轴通过过盈方式连接，第二转轴的底部通过键的连接方式连接有第二齿轮，第二齿轮位于第一齿轮左侧，第二齿轮与第一齿轮啮合。启动驱动电机，驱动电机带动第一齿轮转动，第一齿轮带动第二齿轮转动，第二齿轮转动驱动筛选装置。
因为筛选装置包括有环形滑轨、环形滑块、筛选框和齿圈，箱体内上部通过螺栓的连接方式连接有环形滑轨，环形滑轨上滑动式的设置有环形滑块，环形滑轨与环形滑块滑动配合，环形滑块顶部通过螺栓的连接方式连接有筛选框，筛选框内侧面上部通过焊接的连接方式连接有齿圈，齿圈与第二齿轮啮合。所以第二齿轮转动时带动齿圈转动，齿圈转动带动筛选框转动，环形滑块在环形滑轨上滑动起导向作用，进而筛选框转动对沙子进行筛选。
因为还包括有移动放置装置，移动放置装置包括有第一滑轨、第一滑块、放置板、竖板和拉手，箱体内底部通过螺栓的连接方式水平连接有第一滑轨，第一滑轨上滑动式的设置有第一滑块，第一滑轨和第一滑块滑动配合，第一滑块通过螺栓的连接方式连接有放置板，放置板右侧通过螺栓的连接方式连接有竖板，竖板右侧通过螺栓的连接方式连接有拉手。所以将收集框放置在放置板上，且使得收集框位于筛选框的正下方。当沙子装满收集框时，打开挡板，通过拉手向右将放置板拉出，第一滑块与第一滑轨脱离，从而能够方便的对收集框内的沙子进行处理。再将收集框放置在放置板上，使得第一滑块与第一滑轨配合，进而向左推动竖板，放置板向左移动，进而使得收集框位于箱体内，便于下次使用。
因为还包括有弹簧、按钮和指示灯，箱体内左侧下部设置有弹簧，弹簧右端连接有按钮，箱体右侧中部安装有指示灯，指示灯与按钮之间通过电路连接。所以当放置板向左移动触碰到按钮后，指示灯亮起，从而提醒人们收集框的位置刚刚好位于筛选框的正下方，即无需使得放置板进行向左移动，弹簧起缓冲作用，使得按钮不易损坏。
因为驱动电机为伺服电机，可以更好的控制其转速，使运行更平稳。
(3)有益效果
本发明达到了筛选效率高、劳动强度小、使沙子不易进入工作人员眼睛的效果。
