申请日2017.05.24
公开(公告)日2017.09.01
IPC分类号E03C1/122; E03B1/04
摘要
本发明公开了一种清洗废水利用装置，包括主桶、进水斗、缓压阀、出水阀、保温套、出水管、电阻丝、过渡口、杀菌盒、粗滤盒、精滤盒、活动钮、出杂口和漏杂网。本发明的有益效果是：本装置的主桶内设置有粗滤盒、精滤盒和杀菌盒，两步过滤以及一步消毒的方式能最大化的将清洗废水进行除杂消毒处理，最大化的保证清洗水可再次被循环利用;粗滤盒内设置有通过活动钮连接的倾斜的漏杂网，不仅不会影响水的过滤，还能使杂物在重力作用下自由沿着漏杂网滑落，当有杂物卡在漏杂网上时，还可手动上下摇动漏杂网，将网上的杂物抖落;杀菌盒采用高温杀毒的方式进行杀毒，杀毒效果好，且避免了试剂杀菌方法中杀菌完成的水内含有有害溶液的情况。
权利要求书

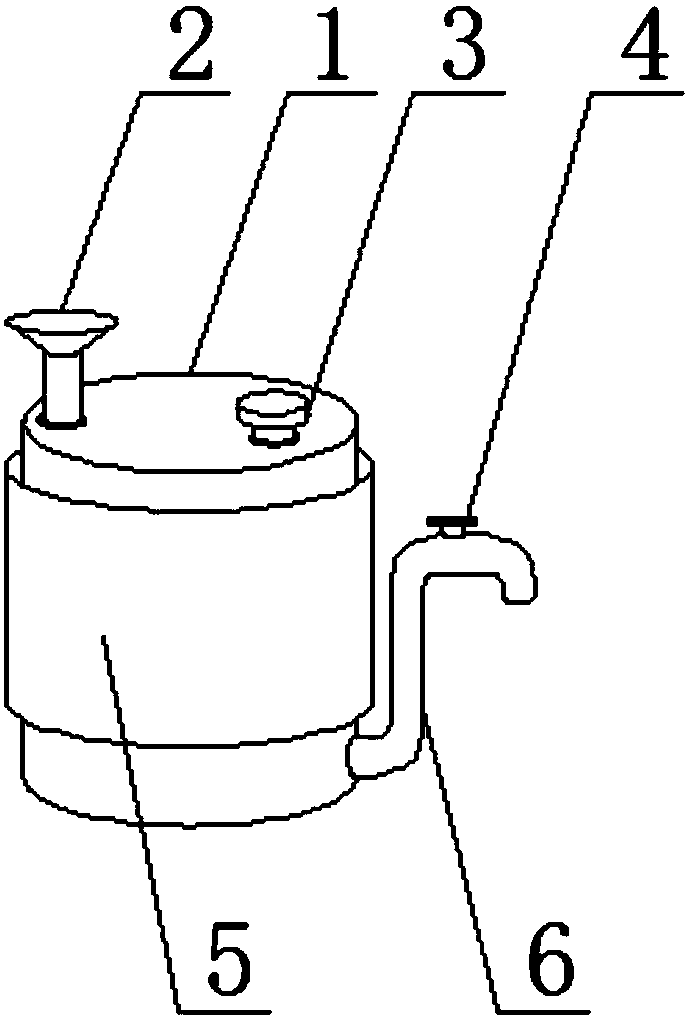

1.一种清洗废水利用装置，包括主桶(1)、出水管(6)和保温套(5)，其特征在于：所述主桶(1)顶部一侧设置进水斗(2)，所述进水斗(2)底部连接粗滤盒(10)，所述粗滤盒(10)内侧设置有漏杂网(14)，所述漏杂网(14)一设置活动钮(12)，且所述漏杂网(14)一侧设置出杂口(13)，所述粗滤盒(10)底部一侧设置过渡口(8)，且所述粗滤盒(10)下方设置精滤盒(11)，所述精滤盒(11)下方设置杀菌盒(9)，所述杀菌盒(9)内侧设置若干个电阻丝(7)，所述主桶(1)顶部一侧设置缓压阀(3)，且所述主桶(1)底部一侧设置出水管(6)，所述出水管(6)上设置有出水阀(4)，所述主桶(1)外侧设置保温套(5)。
2.根据权利要求1所述的一种清洗废水利用装置，其特征在于：所述精滤盒(11)内放置有若干细沙。
3.根据权利要求1所述的一种清洗废水利用装置，其特征在于：所述漏杂网(14)倾斜设置于粗滤盒(10)内部。
4.根据权利要求1所述的一种清洗废水利用装置，其特征在于：所述出水管(6)顶部的纵向高度小于主桶(1)顶部的纵向高度。
5.根据权利要求1所述的一种清洗废水利用装置，其特征在于：所述粗滤盒(10)、精滤盒(11)和杀菌盒(9)顶部的表面积呈逐渐增大。
6.根据权利要求1所述的一种清洗废水利用装置，其特征在于：所述主桶(1)内部为密封结构。
说明书
一种清洗废水利用装置
技术领域
本发明涉及一种废水处理装置，具体为一种清洗废水利用装置，属于环保设备领域。
背景技术
清洗废水是指人们用水清洗了果蔬、谷物等废气的水，这种水虽然具有一定的污浊性，但由于其本身受污染较少，直接排入污水系统显得有些浪费，而在现在这个水资源紧缺的大环境下，极有必要将一切生活废水进行收集再利用，以达到环保的目的。现有的生活污水处理设备不是没有，但是这些设备大都是将所有的生活污水进行统一处理，这就使单独的清洗废水清洁处理过程过于繁杂，有些得不偿失。
发明内容
本发明的目的就在于为了解决上述问题而提供一种清洗废水利用装置。
本发明通过以下技术方案来实现上述目的，一种清洗废水利用装置，包括主桶、出水管和保温套，所述主桶顶部一侧设置进水斗，所述进水斗底部连接粗滤盒，所述粗滤盒内侧设置有漏杂网，所述漏杂网一设置活动钮，且所述漏杂网一侧设置出杂口，所述粗滤盒底部一侧设置过渡口，且所述粗滤盒下方设置精滤盒，所述精滤盒下方设置杀菌盒，所述杀菌盒内侧设置若干个电阻丝，所述主桶顶部一侧设置缓压阀，且所述主桶底部一侧设置出水管，所述出水管上设置有出水阀，所述主桶外侧设置保温套。
优选的，为了使精滤装置制作材料最简化，所述精滤盒内放置有若干细沙。
优选的，为了使漏杂过程更顺畅，所述漏杂网倾斜设置于粗滤盒内部。
优选的，为了使出水过程自动化，所述出水管顶部的纵向高度小于主桶顶部的纵向高度。
优选的，为了使所有水都经过完整的处理过程，所述粗滤盒、精滤盒和杀菌盒顶部的表面积呈逐渐增大。
优选的，为了使主桶内部保持高温状态，所述主桶内部为密封结构。
本发明的有益效果是：本装置的主桶内设置有粗滤盒、精滤盒和杀菌盒，两步过滤以及一步消毒的方式能最大化的将清洗废水进行除杂消毒处理，最大化的保证清洗水可再次被循环利用;粗滤盒内设置有通过活动钮连接的倾斜的漏杂网，不仅不会影响水的过滤，还能使杂物在重力作用下自由沿着漏杂网滑落，当有杂物卡在漏杂网上时，还可手动上下摇动漏杂网，将网上的杂物抖落;杀菌盒采用高温杀毒的方式进行杀毒，杀毒效果好，且避免了试剂杀菌方法中杀菌完成的水内含有有害溶液的情况。
