申请日2017.05.16
公开(公告)日2017.10.20
IPC分类号C02F9/08
摘要
本发明涉及水处理技术领域，公开了一种集成式分梯直饮水处理系统，包括用于和自来水管连接的进水管、用于和用户终端连接的出水管，所述进水管与出水管之间依次连接有过滤器、紫外线消毒器、蓄水箱、臭氧消毒器，所述臭氧消毒器的侧面设有水泵，所述的进水管上设有进水电磁阀、进水单向阀，所述的出水管上设有出水单向阀、出水电磁阀;所述的用户终端与蓄水箱之间设有回流管，所述的回流管上设有回水电磁阀和回水单向阀。本发明具有过滤效果好、确保水质更加安全的有益效果。
权利要求书
1.一种集成式分梯直饮水处理系统，其特征是，包括用于和自来水管连接的进水管、用于和用户终端连接的出水管，所述进水管与出水管之间依次连接有过滤器、紫外线消毒器、蓄水箱、臭氧消毒器，所述臭氧消毒器的侧面设有水泵，所述的进水管上设有进水电磁阀、进水单向阀，所述的出水管上设有出水单向阀、出水电磁阀。
2.根据权利要求1所述的一种集成式分梯直饮水处理系统，其特征是，所述的用户终端与蓄水箱之间设有回流管，所述的回流管上设有回水电磁阀和回水单向阀。
3.根据权利要求1所述的一种集成式分梯直饮水处理系统，其特征是，所述的过滤器为三级过滤器，其中一级滤芯为PP棉滤芯，二级滤芯为压缩碳滤芯，三级滤芯为超滤膜滤芯。
4.根据权利要求1或2或3所述的一种集成式分梯直饮水处理系统，其特征是，所述的蓄水箱上还连接有排气管，所述的排气管上设有限压阀。
5.根据权利要求1或2或3所述的一种集成式分梯直饮水处理系统，其特征是，所述的进水管上设有换向阀，所述换向阀上连接有反冲洗管，所述反冲洗管的另一端与过滤器的出水端连接，所述紫外线消毒器、蓄水箱之间设有电磁通断阀，所述的过滤器的进水端设有排污管，所述的排污管上设有排污电磁阀。
6.根据权利要求5所述的一种集成式分梯直饮水处理系统，其特征是，所述的进水管上设有压力表A，所述的过滤器与紫外线消毒器之间设有压力表B，所述的出水管上设有压力表C，所述的回流管上设有压力表D。
说明书
一种集成式分梯直饮水处理系统
技术领域
本发明涉及家用水处理技术领域，尤其涉及一种集成式分梯直饮水处理系统。
背景技术
水是生命之源，人们日常生活中长期都是以城市自来水作为生活供水，由于农药、化肥、洗涤剂的广泛使用，以及工、农业对水体的污染，传统“混凝——沉淀——过滤——消毒”的自来水处理工艺已无法满足饮用水的需求。自来水经过集中处理后，通过输送管道送至用户使用，由于城市自来水管网的老化、水箱维护不到位等原因，导致家庭饮水中常出现泥沙、铁锈、细菌、微生物等污染，进而直接影响居民饮水安全，危害人们的健康。目前很多家庭都安装终端净水器，以过滤自来水中的各种杂质，这种净水设备是以自来水为原水，经过不同的水处理技术来获得更高质量的家用生活用水，目前民用终端净水机的功能单一，只能满足单方面的需求，滤芯使用寿命短、更换频繁、成本高、安装困难，无法确保水质的安全，而且终端净水机无法保持水质新鲜。
发明内容
本发明为了克服现有技术中的上述问题，提供了一种过滤效果好、确保水质更加安全的集成式分梯直饮水处理系统。
为了实现上述目的，本发明采用如下技术方案：

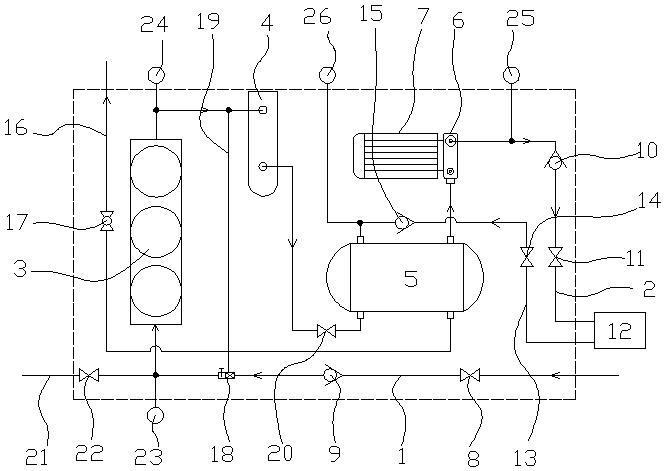

一种集成式分梯直饮水处理系统，包括用于和自来水管连接的进水管、用于和用户终端连接的出水管，所述的出水管上连接有客户用水终端，所述进水管与出水管之间依次连接有过滤器、紫外线消毒器、蓄水箱、臭氧消毒器，所述臭氧消毒器的侧面设有水泵，所述的进水管上设有进水电磁阀、进水单向阀，所述的出水管上设有出水单向阀、出水电磁阀。自来水通过进水管依次流经过滤器、紫外线消毒器后进入蓄水箱中，蓄水箱中的水在水泵的作用下进入臭氧消毒器消毒，消毒后的水进入用户终端后为用户直接提供饮水;自来水经过过滤器过滤，经过紫外线消毒器、臭氧消毒器的双重消毒、灭菌，最后到用户用水终端的水直接可以引用，非常安全。
作为优选，所述的用户终端与蓄水箱之间设有回流管，所述的回流管上设有回水电磁阀和回水单向阀。通过回流管确保用户用水终端的水始终保持流动状态，防止用户用水终端形成死水而导致细菌滋生、确保水质安全。
作为优选，所述的过滤器为三级过滤器，其中一级滤芯为PP棉滤芯，二级滤芯为压缩碳滤芯，三级滤芯为超滤膜滤芯。通过三级滤芯过滤，过滤效果好。
作为优选，所述的蓄水箱上还连接有排气管，所述的排气管上设有限压阀。排气管能排掉蓄水箱中的空气，限压阀能保持整个系统中俄水压。
作为优选，所述的进水管上设有换向阀，所述换向阀上连接有反冲洗管，所述反冲洗管的另一端与过滤器的出水端连接，所述紫外线消毒器、蓄水箱之间设有电磁通断阀，所述的过滤器的进水端设有排污管，所述的排污管上设有排污电磁阀。当滤芯发生堵塞时，换向阀换向，排污电磁阀打开、电磁通断阀关闭，此时进水管内的水进入反冲洗管，水流从过滤器的出水端进入过滤器后从进水管经过排污管排出，从而实现过滤器的反冲洗;在反冲洗的过程中，蓄水箱与用户用水终端之间保持循环供水。
作为优选，所述的进水管上设有压力表A，所述的过滤器与紫外线消毒器之间设有压力表B，所述的出水管上设有压力表C，所述的回流管上设有压力表D。通过压力表A、压力表B、压力表C、压力表D采集四个点的水压，通过水压判断过滤器的堵塞状态，根据过滤器的堵塞状态判断是否需要反冲洗。
因此，本发明具有如下有益效果：(1)自来水经过三重过滤、两重消毒，过滤、杀毒效果好，确保饮用水安全;(2)对过滤器的状态进行实时监测，并进行自动反冲洗，确保整个系统高效稳定的进行水处理。
