申请日2017.04.19
公开(公告)日2017.06.27
IPC分类号E03F7/10
摘要
一种可自动净化污水清理垃圾的下水道，本申请管道板与柔性地面层之间有压电元件，柔性地面层的槽口内有活动盖板和窨井盖，管道板下方有电池箱，压电元件与电池箱相连，每个窨井盖下方对应两个移动框，移动框底部有底板，移动框的侧壁有条形槽，净水箱插装在对应移动框下方，移动框底部两侧各有一对转轴，转轴端部有从动齿轮，一侧的从动齿轮两端各对应一个主动齿轮，主动齿轮与电机的输出轴相连，电机固定在管道板下方，一侧的从动齿轮和主动齿轮上套有传动带。本发明在窨井盖下方设计自动化垃圾清理装置，可以对垃圾进行定期清理，对污水回收利用，进行绿化改造，提高城市污水排放效率，改善城市环境，并可以自动处理污水杂质，提高污水净化效率，提高污水排放能力。
权利要求书

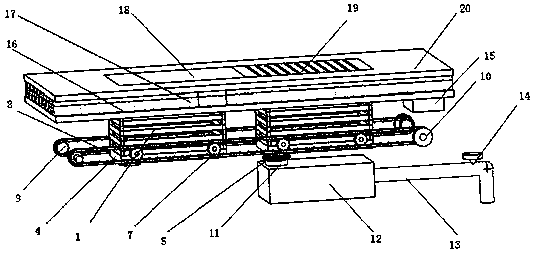

1.一种可自动净化污水清理垃圾的下水道，包括移动框(1)、底板(2)、净水箱(4)、从动齿轮(7)、传动带(8)、主动齿轮(9)、电机(10)、电池箱(15)、管道板(16)、压电元件(17)、活动盖板(18)、窨井盖(19)和柔性地面层(20)，其特征在于：所述管道板(16)与柔性地面层(20)之间有成排设置的压电元件(17)，所述管道板(16)与柔性地面层(20)均开有槽，所述柔性地面层(20)的槽口内有活动盖板(18)和窨井盖(19)，所述管道板(16)下方有电池箱(15)，所述压电元件(17)通过连接线与电池箱(15)相连，每个窨井盖(19)下方对应两个移动框(1)，所述移动框(1)底部有底板(2)，所述移动框(1)的侧壁有条形槽，所述底板(2)有成排的漏孔(3)，所述净水箱(4)通过固定条插装在对应移动框(1)下方的导轨内，所述净水箱(4)下方有排水口(5)，所述移动框(1)底部两侧各有一对转轴(6)，所述转轴(6)端部有从动齿轮(7)，一侧的从动齿轮(7)两端各对应一个主动齿轮(9)，所述主动齿轮(9)通过连接轴与电机(10)的输出轴相连，所述电机(10)通过支架固定在管道板(16)下方，一侧的从动齿轮(7)和主动齿轮(9)上套有传动带(8)，所述传动带(8)的内壁有齿，所述传动带(8)内壁的齿与从动齿轮(7)和主动齿轮(9)的齿部相啮合。
2.根据权利要求1所述的一种可自动净化污水清理垃圾的下水道，其特征在于：所述活动盖板(18)横向截面的长宽大于移动框(1)横向面积的长宽。
3.根据权利要求1所述的一种可自动净化污水清理垃圾的下水道，其特征在于：所述净水箱(4)下方有水箱(12)，待移动框(1)至窨井盖(19)下方，所述水箱(12)的进水口(11)在净水箱(4)的排水口(5)的下方。
4.根据权利要求3所述的一种可自动净化污水清理垃圾的下水道，其特征在于：所述水箱(12)的进水口(11)的上口为漏斗形。
5.根据权利要求3所述的一种可自动净化污水清理垃圾的下水道，其特征在于：所述水箱(12)一侧连有排水管道(13)，所述排水管道(13)的出水口处有龙头(14)。
6.根据权利要求1所述的一种可自动净化污水清理垃圾的下水道，其特征在于：所述柔性地面层(20)厚度为5-20cm。
7.根据权利要求1所述的一种可自动净化污水清理垃圾的下水道，其特征在于：所述底板(2)内有重力感应器。
说明书
一种可自动净化污水清理垃圾的下水道
技术领域
本发明涉及下水道领域，特别是涉及一种可自动净化污水清理垃圾的下水道。
背景技术
为了便于城市排污会设置相应的下水道，并配套相应的窨井盖，但是长期使用后，由于垃圾杂质较多，窨井盖容易发生堵塞，一旦发生堵塞，就会产生内涝进而影响城市交通出行，并且一旦发生堵塞清理起来就非常困难，需要大量的人力物力，为此本申请设计一种可自动净化污水清理垃圾的下水道。
发明内容
为了解决上述存在的问题，本发明提供一种可自动净化污水清理垃圾的下水道，在窨井盖下方设计自动化垃圾清理装置，可以对垃圾进行定期清理，对污水回收利用，进行绿化改造，提高城市污水排放效率，改善城市环境，并可以自动处理污水杂质，提高污水净化效率，提高污水排放能力，为达此目的，本发明提供一种可自动净化污水清理垃圾的下水道，包括移动框、底板、净水箱、从动齿轮、传动带、主动齿轮、电机、电池箱、管道板、压电元件、活动盖板、窨井盖和柔性地面层，所述管道板与柔性地面层之间有成排设置的压电元件，所述管道板与柔性地面层均开有槽，所述柔性地面层的槽口内有活动盖板和窨井盖，所述管道板下方有电池箱，所述压电元件通过连接线与电池箱相连，每个窨井盖下方对应两个移动框，所述移动框底部有底板，所述移动框的侧壁有条形槽，所述底板有成排的漏孔，所述净水箱通过固定条插装在对应移动框下方的导轨内，所述净水箱下方有排水口，所述移动框底部两侧各有一对转轴，所述转轴端部有从动齿轮，一侧的从动齿轮两端各对应一个主动齿轮，所述主动齿轮通过连接轴与电机的输出轴相连，所述电机通过支架固定在管道板下方，一侧的从动齿轮和主动齿轮上套有传动带，所述传动带的内壁有齿，所述传动带内壁的齿与从动齿轮和主动齿轮的齿部相啮合。
本发明的进一步改进，所述活动盖板横向截面的长宽大于移动框横向面积的长宽，如果面积过小无法将移动框取出，则不好进行清理。
本发明的进一步改进，所述净水箱下方有水箱，待移动框至窨井盖下方，所述水箱的进水口在净水箱的排水口的下方，设置水箱可以用于收集净化后的水。
本发明的进一步改进，所所述水箱的进水口的上口为漏斗形，设计为漏斗净化效果更佳。
本发明的进一步改进，所述水箱一侧连有排水管道，所述排水管道的出水口处有龙头，设置龙头可以根据需要进行放水。
本发明的进一步改进，所述柔性地面层厚度为5-20cm，柔性地面一般厚为5-20cm。
本发明的进一步改进，所述底板内有重力感应器，通过重力感应器可以判定移动框内杂物是否满，以便于清理。
本发明一种可自动净化污水清理垃圾的下水道，在窨井盖底部设置可定期移动的移动框，通过电机和传动带进行控制，待移动框垃圾装满就进行移动，移动框底部设置有净水箱可以对水进行处理，处理后排至水箱，再根据需要进行灌溉，从而可以将城市雨水去污回收利用，并对垃圾杂质进行处理，提高城市雨水利用，解决窨井盖盖堵塞情况，大大提高城市污水排放效率，雨水回收利用以城市绿化，提高城市绿化程度，降低绿化用水量。
