申请日2017.05.05
公开(公告)日2017.08.15
IPC分类号C02F9/08
摘要
本发明涉及一种饮用天然矿泉水生产废水再利用自然过流无菌净化装置，包括护托架、废水集合储水罐、支架、过流净化过滤罐、过流式紫外线杀菌器、分流供水管，其特征在于，所述的废水集合储水罐下部设有废水集合入水管与排水管，其上部设有溢水管、出水管Ⅰ和密封盖Ⅰ，废水集合储水罐放置护托架上，废水集合储水罐的出水管Ⅰ通过过水管连接过滤罐的进水管，所述的过滤罐的上部设有溢水管Ⅱ、密封盖Ⅱ和出水管Ⅱ，过滤罐放置支架上，过滤罐的出水管Ⅱ连接过流式紫外线杀菌器的入水管，所述的过流式紫外线杀菌器的出水管Ⅲ连接分流供水管。本发明具有结构简单，流程优化，操作方便，节能节水，变废为宝等优点。
权利要求书

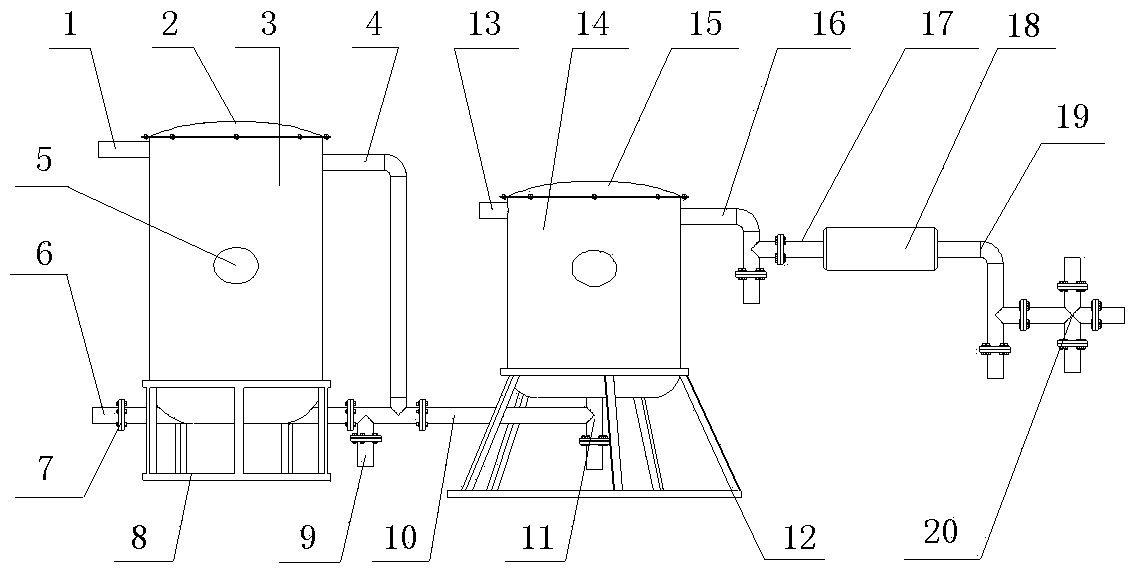

1.一种饮用天然矿泉水生产废水再利用自然过流无菌净化装置，包括护托架、废水集合储水罐、支架、过流净化过滤罐、过流式紫外线杀菌器、分流供水管，其特征在于，所述的废水集合储水罐(3)下部设有废水集合入水管(6)与排水管(9)，其上部设有溢水管(1)、出水管Ⅰ(4)和密封盖Ⅰ(2)，废水集合储水罐(3)放置护托架(8)上，废水集合储水罐(3)的出水管Ⅰ(4)通过过水管(10)连接过滤罐(14)的进水管(11)，所述的过滤罐(14)的上部设有溢水管Ⅱ(13)、密封盖Ⅱ(15)和出水管Ⅱ(16)，过滤罐(14)放置支架(12)上，过滤罐(14)的出水管Ⅱ(16)连接过流式紫外线杀菌器(18)的入水管(17)，所述的过流式紫外线杀菌器(18)的出水管Ⅲ(19)连接分流供水管(20)。
2.如权利要求1所述的饮用天然矿泉水生产废水再利用自然过流无菌净化装置，其特征在于，所述的过滤罐(14)内设有匀孔承托板，匀孔承托板上放置活性碳、沸石砂和石英砂混合进行吸附，除杂，净化，废水处理过程不添加任何化学药剂，通过活性碳去除废水中的异臭异味，沸石砂和石英砂去除废水中的杂质及剩余物，过流式紫外线杀菌器去除废水中的生物细菌。
说明书
饮用天然矿泉水生产废水再利用自然过流无菌净化装置
技术领域
本发明属于饮用天然矿泉水生产废水环保处理领域，尤其是一种饮用天然矿泉水生产废水再利用自然过流无菌净化装置。
背景技术
饮用天然矿泉水生产废水主要是来自过滤净化过程剩余物冲洗产生的废水，浸泡消毒桶(瓶)过程冲洗产生的含有少量二氧化氯的废水，车间和设备生产维护过程冲洗产生的废水。对于饮用天然矿泉水生产废水处理，采取一般的石灰沉降池处理技术，或使用化学药剂处理技术，工艺技术复杂，处理过程时间长，处理不当还会造成次生物质、二次污染或需要二次处理，废水处理不易达到国家标准规定的排放水的合格等级标准。采取自然过流无菌净化的工艺处理方式，综合使用活性碳、沸石砂、石英砂作为过滤材料，以及使用过流式紫外线杀菌器进行杀菌，采用集合回收及动态过滤工艺技术方法，不添加任何化学药剂，通过活性碳去除废水中的异臭异味，沸石砂和石英砂去除废水中的杂质及剩余物，过流式紫外线杀菌器去除废水中的生物细菌，处理的废水综合排放达到GB8978-1996《污水综合排放标准》国家标准一级A甚至更好的水质，可用于清洗、绿化、农灌、工业生产及其它各行业的各类用水。
发明内容
本发明的目的在于提供一种结构简单、流程优化、操作方便、节能节水、变废为宝的饮用天然矿泉水生产废水再利用自然过流无菌净化装置。
本发明为达到上述的目的，所采取的技术解决方案如下：
1、一种饮用天然矿泉水生产废水再利用自然过流无菌净化装置，包括护托架、废水集合储水罐、支架、过流净化过滤罐、过流式紫外线杀菌器、分流供水管，其特征在于，所述的废水集合储水罐下部设有废水集合入水管与排水管，其上部设有溢水管、出水管Ⅰ和密封盖Ⅰ，废水集合储水罐放置护托架上，废水集合储水罐的出水管Ⅰ通过过水管连接过滤罐的进水管，所述的过滤罐的上部设有溢水管Ⅱ、密封盖Ⅱ和出水管Ⅱ，过滤罐放置支架上，过滤罐的出水管Ⅱ连接过流式紫外线杀菌器的入水管，所述的过流式紫外线杀菌器的出水管Ⅲ连接分流供水管。
2、如技术方案1所述的饮用天然矿泉水生产废水再利用自然过流无菌净化装置，其中，所述的过滤罐内设有匀孔承托板，匀孔承托板上放置活性碳、沸砂和石英砂进行过滤，过滤罐的出水管Ⅱ连接过流式紫外线杀菌器，废水处理过程不增加任何化学添加剂或其它改性技术，通过活性碳去除废水中的异臭异味，沸砂和石英砂去除废水中的杂质及剩余物，过流式紫外线杀菌器去除废水中的菌。
本发明具有结构简单，流程优化，操作方便，节能节水，变废为宝等优点，废水处理综合排放达到GB8978-1996《污水综合排放标准》国家标准一级A甚至更好的水质，并且可回收再利用于非生活饮用水以外的清洗、绿化、农灌、工业等各类用水，提高废水处理的经济效益和社会效益。
