申请日2017.04.01
公开(公告)日2017.11.07
IPC分类号C02F11/00; C02F11/12
摘要
本实用新型公开了一种污泥处理装置，属于污泥处理领域。该污泥处理装置包括：污泥池、电磁波辐射箱、电磁波发生器、加药搅拌池、助凝剂注入模块和污泥脱水机。本实用新型通过污泥泵将污泥池内的污泥泵入电磁波辐射箱内的污泥流通通道内进行电磁波照射，使得污泥颗粒表面的污水与污泥颗粒分离，且破坏污泥中所含的细胞，使得污泥中所含的细胞内的水分释放，而后对通过电磁波照射后的污泥进行机械脱水，脱水率可达60%以上，进行填埋处理之前无需再晒干，且因为电磁照射破坏了污泥中的细胞，可避免污泥中的微生物腐烂而导致污泥出现恶臭，影响空气质量。

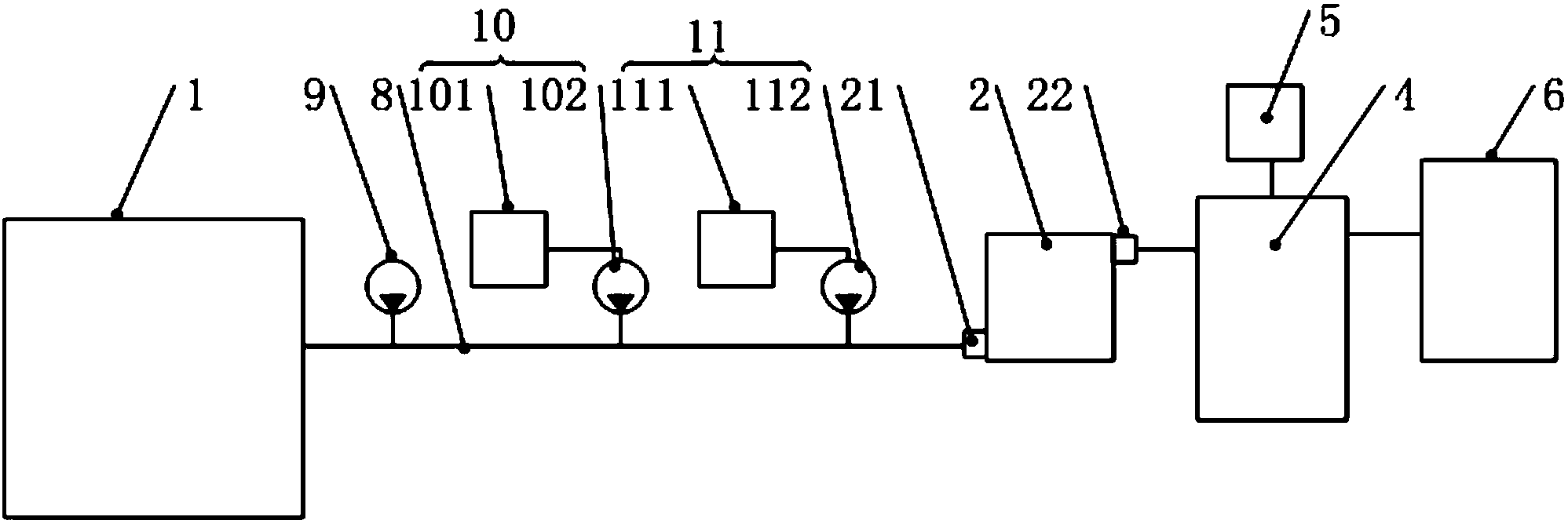

摘要附图
权利要求书
1.一种污泥处理装置，其特征在于，所述污泥处理装置包括：污泥池(1)、电磁波辐射箱(2)、电磁波发生器(3)、加药搅拌池(4)、助凝剂注入模块(5)和污泥脱水机(6);
通过所述污泥池(1)存储经过浓缩处理的污泥;
所述电磁波辐射箱(2)的底部设有进泥接头(21)，顶部设有出泥接头(22)，内部设有带折流部件(7)的污泥流通通道(23)，所述进泥接头(21)内部设有格栅，其通过带有污泥泵(9)的污泥输送管道(8)与所述污泥池(1)连通，通过所述折流部件(7)使污泥在所述电磁波辐射箱(2)内流动的过程中得到搅拌;
所述电磁波发生器(3)与所述电磁波辐射箱(2)连通，用于产生电磁波并向所述电磁波辐射箱(2)内传播所述电磁波，所述电磁波对流经所述污泥流通通道(23)的污泥进行照射;
所述加药搅拌池(4)通过污泥输送管道(8)与所述出泥接头(22)连接;
所述助凝剂注入模块(5)与所述加药搅拌池(4)连通，用于向所述加药搅拌池(4)内注入助凝剂;
所述污泥脱水机(6)通过污泥输送管道(8)与所述加药搅拌池(4)连通，用于对污泥进行机械脱水。
2.根据权利要求1所述的装置，其特征在于，所述装置还包括：石灰水注入模块(10)和聚铁溶液注入模块(11);
所述石灰水注入模块(10)和所述聚铁溶液注入模块(11)依次设置在所述污泥池(1)与所述电磁波辐射箱(2)之间，所述石灰水注入模块(10)用于向所述污泥池(1)与所述电磁波辐射箱(2)之间的污泥输送管道(8)内注入石灰水，所述聚铁溶液注入模块(11)用于向所述石灰水注入模块(10)与所述电磁波辐射箱(2)之间的污泥输送管道(8)内注入聚铁溶液。
3.根据权利要求2所述的装置，其特征在于，所述石灰水注入模块(10)包括石灰水水箱(101)和第一水泵(102)，所述第一水泵(102)通过石灰水注入管道分别连接所述石灰水水箱(101)和所述污泥池(1)与所述电磁波辐射箱(2)之间的污泥输送管道(8)，以将所述石灰水水箱(101)内的石灰水泵入所述污泥池(1)与所述电磁波辐射箱(2)之间的污泥输送管道(8)内。
4.根据权利要求1所述的装置，其特征在于，所述装置还包括波导管(12);
所述电磁波发生器(3)设置在所述电磁波辐射箱(2)外部，所述波导管(12)的一端与所述电磁波发生器(3)密封连接，另一端与所述电磁波辐射箱(2)密封连接，通过所述波导管(12)使所述电磁波发生器(3)产生的电磁波传播至所述电磁波辐射箱(2)内。
5.根据权利要求4所述的装置，其特征在于，所述电磁波辐射箱(2)内设有电磁波反射板(13)，所述电磁波反射板(13)用于改变所述电磁波的传播方向，使所述电磁波沿平行或近似平行于所述污泥流通通道(23)的轴线的方向传播。
6.根据权利要求1所述的装置，其特征在于，所述折流部件(7)包括至少一块折流板(71)，所述至少一块折流板(71)中的每块折流板(71)的一端固定在所述污泥流通通道(23)的内壁上，另一端悬空在所述污泥流通通道(23)内部。
7.根据权利要求6所述的装置，其特征在于，所述污泥流通通道(23)的横截面形状为圆形，所述每块折流板(71)均为直径等于所述污泥流通通道(23)的横截面直径的半圆形结构。
8.根据权利要求6所述的装置，其特征在于，所述污泥流通通道(23)的横截面形状为方形，所述每块折流板(71)均为矩形结构，其长度等于所述污泥流通通道(23)的横截面长度，宽度大于所述污泥流通通道(23)的横截面宽度的二分之一，且小于所述污泥流通通道(23)的横截面宽度的三分之二。
9.根据权利要求1-8任一项权利要求所述的装置，其特征在于，所述装置还包括撬装底座，所述电磁波辐射箱(2)、所述电磁波发生器(3)、所述助凝剂注入模块(5)和所述污泥脱水机(6)分别安装在所述撬装底座上。
说明书
一种污泥处理装置
技术领域
本实用新型涉及污泥处理领域，特别涉及一种污泥处理装置。
背景技术
在城市污水处理过程中，污泥的产量约占总处理水量的0.3%～0.5%，随着污水处理率的不断增加，污泥产量也迅速增加。由于未经处理的污泥中含有大量的细菌、病毒和孢子等微生物，容易造成二次污染，且未经处理的污泥含水率高，体积大，不便于运输和处理，因此需要对污泥进行处理。
目前对污泥处理的方法主要是在经过沉淀浓缩后的剩余污泥中加入絮凝剂，使污泥颗粒凝聚脱稳，再经过机械脱水设备对污泥进行脱水。
在实现本实用新型的过程中，发明人发现现有技术中至少存在如下问题：
目前对污泥进行处理的方法不能去除污泥颗粒表面吸附的水以及污泥中所含的细胞内的水，经过目前的方法处理的污泥的含水率仍大于80%，在进行填埋或焚烧等处理之前，还需进行晒干，处理效率较低，且在污泥未晒干之前，还容易因为污泥中的微生物腐烂而产生恶臭，影响空气质量。
实用新型内容
为了解决现有技术中对污泥进行处理的方法不能去除污泥颗粒表面吸附的水以及污泥中所含的细胞内的水，处理后的污泥的含水率仍大于80%，在进行填埋或焚烧等处理之前，还需进行晒干，处理效率较低，且在污泥未晒干之前，还容易因为污泥中的微生物腐烂而产生恶臭，影响空气质量的问题，本实用新型实施例提供了一种污泥处理装置。所述技术方案如下：
提供了一种污泥处理装置，所述污泥处理装置包括：污泥池、电磁波辐射箱、电磁波发生器、加药搅拌池、助凝剂注入模块和污泥脱水机;
通过所述污泥池存储经过浓缩处理的污泥;
所述电磁波辐射箱的底部设有进泥接头，顶部设有出泥接头，内部设有带折流部件的污泥流通通道，所述进泥接头内部设有格栅，其通过带有污泥泵的污泥输送管道与所述污泥池连通，通过所述折流部件使污泥在所述电磁波辐射箱内流动的过程中得到搅拌;
所述电磁波发生器与所述电磁波辐射箱连通，用于产生电磁波并向所述电磁波辐射箱内传播所述电磁波，所述电磁波对流经所述污泥流通通道的污泥进行照射;
所述加药搅拌池通过污泥输送管道与所述出泥接头连接;
所述助凝剂注入模块与所述加药搅拌池连通，用于向所述加药搅拌池池内注入助凝剂;
所述污泥脱水机通过污泥输送管道与所述加药搅拌池连通，用于对污泥进行机械脱水。
进一步地，所述装置还包括：石灰水注入模块和聚铁溶液注入模块;
所述石灰水注入模块和所述聚铁溶液注入模块依次设置在所述污泥池与所述电磁波辐射箱之间，所述石灰水注入模块用于向所述污泥池与所述电磁波辐射箱之间的污泥输送管道内注入石灰水，所述聚铁溶液注入模块用于向所述石灰水注入模块与所述电磁波辐射箱之间的污泥输送管道内注入聚铁溶液。
具体地，所述石灰水注入模块包括石灰水水箱和第一水泵，所述第一水泵通过石灰水注入管道分别连接所述石灰水水箱和所述污泥池与所述电磁波辐射箱之间的污泥输送管道，以将所述石灰水水箱内的石灰水泵入所述污泥池与所述电磁波辐射箱之间的污泥输送管道内。
进一步地，所述装置还包括波导管;
所述电磁波发生器设置在所述电磁波辐射箱外部，所述波导管的一端与所述电磁波发生器密封连接，另一端与所述电磁波辐射箱密封连接，通过所述波导管使所述电磁波发生器产生的电磁波传播至所述电磁波辐射箱内。
进一步地，所述电磁波辐射箱内设有电磁波反射板，所述电磁波反射板用于改变所述电磁波的传播方向，使所述电磁波沿平行或近似平行于所述污泥流通通道的轴线的方向传播。
具体地，所述折流部件包括至少一块折流板，所述至少一块折流板中的每块折流板的一端固定在所述污泥流通通道的内壁上，另一端悬空在所述污泥流通通道内部。
具体地，所述污泥流通通道的横截面形状为圆形，所述每块折流板均为直径等于所述污泥流通通道的横截面直径的半圆形结构。
具体地，所述污泥流通通道的横截面形状为方形，所述每块折流板均为矩形结构，其长度等于所述污泥流通通道的横截面长度，宽度大于所述污泥流通通道的横截面宽度的二分之一，且小于所述污泥流通通道的横截面宽度的三分之二。
进一步地，所述装置还包括撬装底座，所述电磁波辐射箱、所述电磁波发生器、所述助凝剂注入模块和所述污泥脱水机分别安装在所述撬装底座上。
本实用新型实施例提供的技术方案带来的有益效果是：
本实用新型通过污泥泵将污泥池内的污泥泵入电磁波辐射箱内的污泥流通通道内进行电磁波照射，使得污泥颗粒表面的污水与污泥颗粒分离，且破坏污泥中所含的细胞，使得污泥中所含的细胞内的水分释放，而后对通过电磁波照射后的污泥进行机械脱水，脱水率可达60%以上，进行填埋处理之前无需再晒干，且因为电磁照射破坏了污泥中的细胞，可避免污泥中的微生物腐烂而导致污泥出现恶臭，影响空气质量。
