申请日2017.03.10
公开(公告)日2017.10.31
IPC分类号C02F9/14
摘要
本实用新型公开了一种医疗污水处理设备，包括耐腐蚀机体外壳和初级消毒装置,所述耐腐蚀机体外壳的内部安装有消毒池，所述消毒池的一侧安装有生化处理池，所述生化处理池的一侧安装有氧化池，所述风机的一侧安装有循环泵，所述消声器的一侧安装有沉淀池，所述沉淀池的内部安装有初级消毒装置，所述初级消毒装置的中心处安装有循环管道。本实用新型设置有初级消毒装置，能够提高工作效率和消毒效果;设置有循环管道和循环泵，能够设定废水处理的循环次数，进而能够有效的提高工作效率，保证良好的处理效果;设置有生化处理池，生化处理能够利用厌氧消化原理进行固体有机物降解。
权利要求书

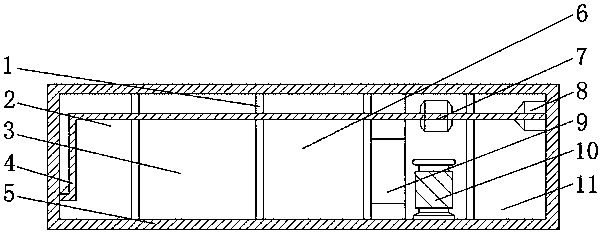

1.一种医疗污水处理设备，包括耐腐蚀机体外壳(5)和初级消毒装置(8),其特征在于：所述耐腐蚀机体外壳(5)的内部安装有消毒池(2)，所述消毒池(2)的一侧安装有生化处理池(3)，所述生化处理池(3)的一侧安装有氧化池(6)，所述氧化池(6)的一侧安装有风机(9)，所述风机(9)的一侧安装有循环泵(10)，所述循环泵(10)的上方安装有消声器(7)，所述消声器(7)的一侧安装有沉淀池(11)，所述沉淀池(11)的内部安装有初级消毒装置(8)，所述初级消毒装置(8)的中心处安装有循环管道(4)，所述生化处理池(3)和氧化池(6)之间设置有隔离板(1)，所述耐腐蚀机体外壳(5)的前表面安装有观察窗(13)，所述耐腐蚀机体外壳(5)的一侧安装有排水管道(12)，所述耐腐蚀机体外壳(5)的另一侧安装有进水管道(14)。
2.根据权利要求1所述的一种医疗污水处理设备，其特征在于：所述隔离板(1)共设置有四个，且四个隔离板(1)分别设置在各个反应池之间。
3.根据权利要求1所述的一种医疗污水处理设备，其特征在于：所述循环管道(4)贯穿性穿过消毒池(2)、生化处理池(3)、氧化池(6)和沉淀池(11)。
4.根据权利要求1所述的一种医疗污水处理设备，其特征在于：所述观察窗(13)共设置有四个，且四个观察窗(13)分别于消毒池(2)、生化处理池(3)、氧化池(6)和沉淀池(11)一一对应。
5.根据权利要求1所述的一种医疗污水处理设备，其特征在于：所述氧化池(6)为曝气生物氧化滤池。
说明书
一种医疗污水处理设备
技术领域
本实用新型涉及污水处理设备设备技术领域，具体为一种医疗污水处理设备。
背景技术
废水处理就是利用物理、化学和生物的方法对废水进行处理，使废水净化，减少污染，以至达到废水回收、复用，充分利用水资源。
近日，国务院印发《水污染防治计划》，计划支出要加快城镇污水处理设施建设与改造。现有城镇污水处理设施，要因地制宜进行改造，2020年底前达到相应排放标准或再生利用要求。按照国家新型城镇化规划要求，到2020年，全国所有县城和重点镇具备污水收集处理能力，县城、城市污水处理率分别达到85%、95%左右。京津冀、长三角、珠三角等区域提前一年完成。城镇污水处理迎来投资机会。
医院污水来源及成分复杂，含有病原性微生物、有毒、有害的物理化学污染物和放射性污染等，具有空间污染、急性传染和潜伏性传染等特征，不经有效处理会成为一条疫病扩散的重要途径和严重污染环境。医院污水受到粪便、传染性细菌和病毒等病原性微生物污染，具有传染性，可以诱发疾病或造成伤害。医院污水中含有酸、碱、悬浮固体、BOD、COD和动植物油等有毒、有害物质。牙科治疗、洗印和化验等过程产生污水含有重金属、消毒剂、有机溶剂等，部分具有致癌、致畸或致突变性，危害人体健康并对环境有长远影响。同位素治疗和诊断产生放射性污水。放射性同位素在衰变过程中产生a-、β-和γ-放射性，在人体内积累而危害人体健康。
目前的医疗污水处理设备在实际使用过程中存在许多不足之处，由于医疗废水成分复杂，含有病原性微生物、有毒、有害的物理化学污染物和放射性污染等，具有空间污染、急性传染和潜伏性传染等特征，因此许多进行严格的消毒和控制，因此需要一种医疗污水处理设备。
发明内容
本实用新型的目的在于提供一种医疗污水处理设备，以解决上述背景技术中提出的由于医疗废水成分复杂，含有病原性微生物、有毒、有害的物理化学污染物和放射性污染等，具有空间污染、急性传染和潜伏性传染等特征，因此许多进行严格的消毒和控制问题。
为实现上述目的，本实用新型提供如下技术方案：一种医疗污水处理设备，包括耐腐蚀机体外壳和初级消毒装置,所述耐腐蚀机体外壳的内部安装有消毒池，所述消毒池的一侧安装有生化处理池，所述生化处理池的一侧安装有氧化池，所述氧化池的一侧安装有风机，所述风机的一侧安装有循环泵，所述循环泵的上方安装有消声器，所述消声器的一侧安装有沉淀池，所述沉淀池的内部安装有初级消毒装置，所述初级消毒装置的中心处安装有循环管道，所述生化处理池和氧化池之间设置有隔离板，所述耐腐蚀机体外壳的前表面安装有观察窗，所述耐腐蚀机体外壳的一侧安装有排水管道，所述耐腐蚀机体外壳的另一侧安装有进水管道。
优选的，所述隔离板共设置有四个，且四个隔离板分别设置在各个反应池之间。
优选的，所述循环管道贯穿性穿过消毒池、生化处理池、氧化池和沉淀池。
优选的，所述观察窗共设置有四个，且四个观察窗分别于消毒池、生化处理池、氧化池和沉淀池一一对应。
优选的，所述氧化池为曝气生物氧化滤池。
与现有技术相比，本实用新型的有益效果是：该设备结构科学合理，使用安全方便;同时设置有初级消毒装置，初级消毒装置能够对医疗废水进行预处理，对废水中含有病原性微生物进行除此消毒，进而不仅能够提高工作效率同时也能够提高消毒效果;设置有循环管道和循环泵，能够对医疗废水进行循环处理，实际工作时根据污水的污染程度设定废水处理的循环次数，进而能够有效的提高工作效率，保证良好的处理效果;设置有生化处理池，生化处理能够利用厌氧消化原理进行固体有机物降解。生化处理池的处理效率优于腐化池和沼气池，造价低、动力消耗低，管理简单。
