申请日2017.04.18
公开(公告)日2017.12.05
IPC分类号C02F9/14
摘要
本实用新型公开了一种生活污水循环利用装置，包括注水斗、装置主体、活性炭储放槽、单向阀和底座，所述挡板底部设置有浮板，所述装置主体内部设置有无油水处理箱和油水处理箱，所述活性炭储放槽外部固定有无油水处理箱和油水处理箱，所述二次处理水箱内部安装有生物膜滤料，所述单向阀外部固定有二次处理水箱，所述底座上方连接有装置主体。该生活污水循环利用装置的挡板上端两侧为凹形结构，且其凹形结构外形尺寸与装置主体顶端两侧的外形尺寸相吻合，能够在挡板漂浮到顶端时将挡板卡住，防止挡板从装置主体中脱落出来，挡板与装置主体内壁的连接方式为滑动连接，能够使挡板在浮板的作用下在装置主体内部顺畅的进行上下移动。
权利要求书

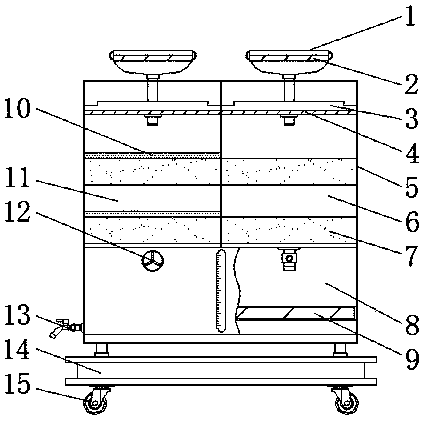

1.一种生活污水循环利用装置，包括注水斗(1)、装置主体(5)、活性炭储放槽(7)、单向阀(12)和底座(14)，其特征在于：所述注水斗(1)内部安装有过滤网(2)，且注水斗(1)底部连接有挡板(3)，所述挡板(3)底部设置有浮板(4)，所述装置主体(5)内部设置有无油水处理箱(6)和油水处理箱(11)，且无油水处理箱(6)左侧连接有油水处理箱(11)，所述活性炭储放槽(7)外部固定有无油水处理箱(6)和油水处理箱(11)，且无油水处理箱(6)和油水处理箱(11)下方连接有二次处理水箱(8)，所述二次处理水箱(8)内部安装有生物膜滤料(9)，所述活性炭储放槽(7)上方设置有吸油毡(10)，且吸油毡(10)外部连接有油水处理箱(11)，所述单向阀(12)外部固定有二次处理水箱(8)，且二次处理水箱(8)左端下方安装有水龙头(13)，所述底座(14)上方连接有装置主体(5)，且底座(14)底部安装有移动轮(15)。
2.根据权利要求1所述的一种生活污水循环利用装置，其特征在于：所述过滤网(2)网孔直径的大小小于2mm。
3.根据权利要求1所述的一种生活污水循环利用装置，其特征在于：所述挡板(3)上端两侧为凹形结构，且其凹形结构外形尺寸与装置主体(5)顶端两侧的外形尺寸相吻合。
4.根据权利要求1所述的一种生活污水循环利用装置，其特征在于：所述挡板(3)与装置主体(5)内壁的连接方式为滑动连接。
5.根据权利要求1所述的一种生活污水循环利用装置，其特征在于：所述活性炭储放槽(7)在无油水处理箱(6)和油水处理箱(11)内部的数量均至少为两个。
说明书
一种生活污水循环利用装置
技术领域
本实用新型涉及污水处理装置技术领域，具体为一种生活污水循环利用装置。
背景技术
随着科技的发展，污水处理装置有了很大程度的发展，它的发展给人们在对污水进行处理时带来了很大的便利，其种类和数量也正在与日俱增。目前市场上的污水处理装置虽然种类和数量非常多，但是家庭中生活污水的处理基本都是在各家各户将污水排放至污水处理站时进行集中处理，而不能够直接在家庭中将污水进行处理然后循环再利用，因此市场上需要一种能够满足在家庭中直接方便的进行污水处理循环利用的装置。
实用新型内容
本实用新型的目的在于提供一种生活污水循环利用装置，以解决上述背景技术提出的目前家庭中的生活污水通常都是排放至污水处理站进行集中处理而无法方便的直接在家庭中进行处理循环利用的问题。
为实现上述目的，本实用新型提供如下技术方案：一种生活污水循环利用装置，包括注水斗、装置主体、活性炭储放槽、单向阀和底座，所述注水斗内部安装有过滤网，且注水斗底部连接有挡板，所述挡板底部设置有浮板，所述装置主体内部设置有无油水处理箱和油水处理箱，且无油水处理箱左侧连接有油水处理箱，所述活性炭储放槽外部固定有无油水处理箱和油水处理箱，且无油水处理箱和油水处理箱下方连接有二次处理水箱，所述二次处理水箱内部安装有生物膜滤料，所述活性炭储放槽上方设置有吸油毡，且吸油毡外部连接有油水处理箱，所述单向阀外部固定有二次处理水箱，且二次处理水箱左端下方安装有水龙头，所述底座上方连接有装置主体，且底座底部安装有移动轮。
优选的，所述过滤网网孔直径的大小小于2mm。
优选的，所述挡板上端两侧为凹形结构，且其凹形结构外形尺寸与装置主体顶端两侧的外形尺寸相吻合。
优选的，所述挡板与装置主体内壁的连接方式为滑动连接。
优选的，所述活性炭储放槽在无油水处理箱和油水处理箱内部的数量均至少为两个。
与现有技术相比，本实用新型的有益效果是：该生活污水循环利用装置的过滤网网孔直径的大小小于2mm，较小的孔径能够过滤生活污水中常见的固体杂物，减轻了后续装置对污水处理的压力，提高了污水处理的效率，挡板上端两侧为凹形结构，且其凹形结构外形尺寸与装置主体顶端两侧的外形尺寸相吻合，能够在挡板漂浮到顶端时将挡板卡住，防止挡板从装置主体中脱落出来，挡板与装置主体内壁的连接方式为滑动连接，能够使挡板在浮板的作用下在装置主体内部顺畅的进行上下移动，活性炭储放槽在无油水处理箱和油水处理箱内部的数量均至少为两个，能够充分的将生活污水进行净化，使生活污水处理的效果更为理想。
