申请日
2017.02.18
公开（公告）日
2017.09.08
IPC分类号
C02F9/08
摘要
本实用新型公开了一种四氯丙烯废水脱色装置，包括回用水箱和PLCPLC控制器，所述原料槽的顶部设有水泵，所述加药泵设置于药剂储存箱的顶部一侧，且加药泵与水泵分别通过水管与射流器相连通，所述变频调速电机与传动轴相连接，且传动轴的下方设有吸附板，所述紫外光氧化反应器的下方设有沉定池，且沉定池的内腔两侧分别设有射流管，所述沉定池的底部设有第二出口。该四氯丙烯废水脱色装置设置有射流管，射流管为可旋转式的冲洗装置，射流管固定在倒锥形沉淀池的倾斜壁上，且与沉淀池的倾斜壁垂直，设置有吸附板，使得吸附板与四氯丙烯废水充分接触，提高效率，运行费用低。

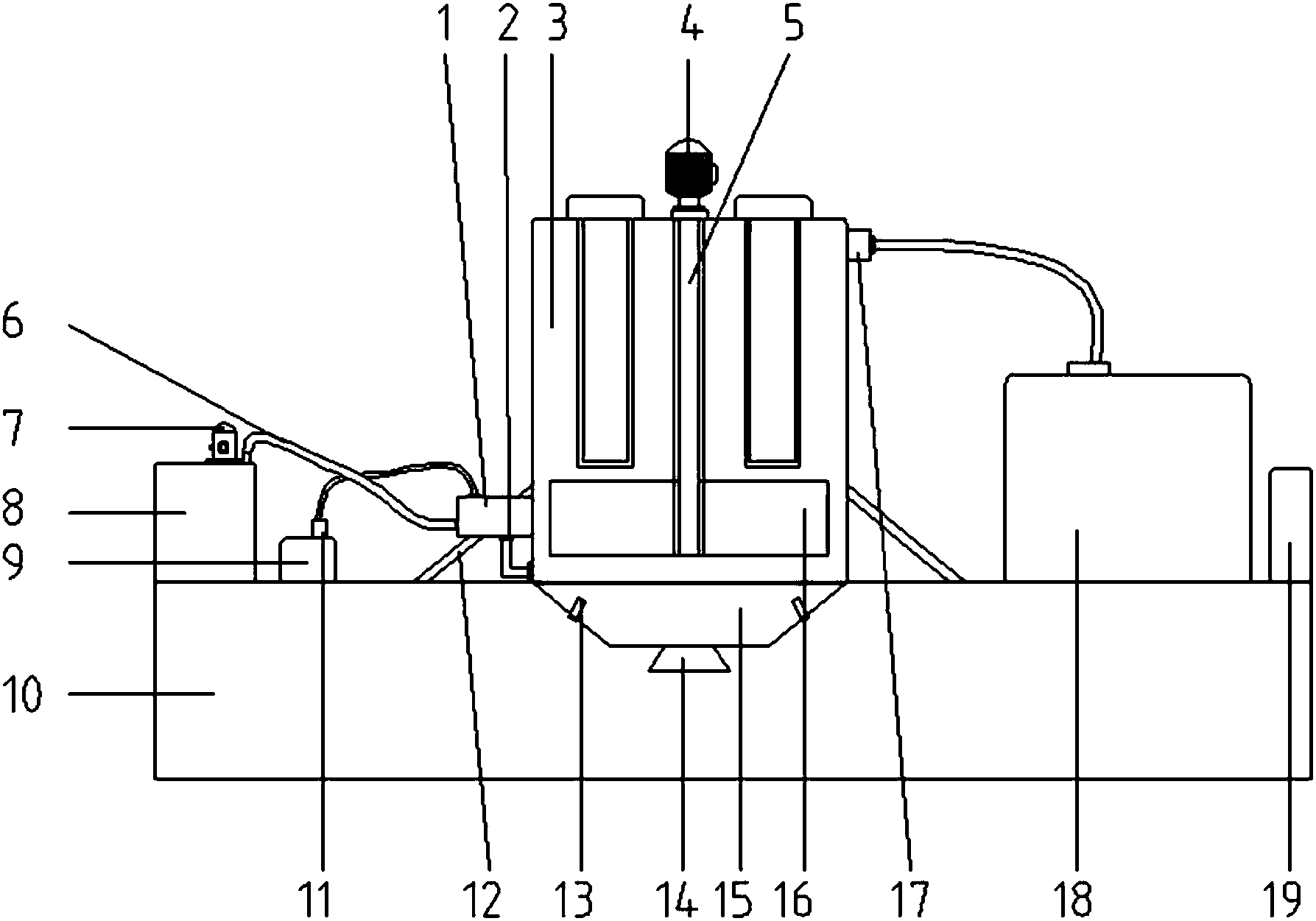

摘要附图
权利要求书
1.一种四氯丙烯废水脱色装置，包括射流器(1)、第一出水口(2)、紫外光氧化反应器(3)、变频调速电机(4)、传动轴(5)、水管(6)、水泵(7)、原料槽(8)、药剂储存箱(9)、支撑座(10)、加药泵(11)、支撑架(12)、射流管(13)、第二出口(14)、沉定池(15)、吸附板(16)、第三出水口(17)、回用水箱(18)和PLCPLC控制器(19)，其特征在于：所述支撑座(10)上分别设有原料槽(8)、药剂储存箱(9)、紫外光氧化反应器(3)、回用水箱(18)和PLCPLC控制器(19)，且紫外光氧化反应器(3)通过支撑架(12)固定于支撑座(10)上，所述原料槽(8)的顶部设有水泵(7)，所述加药泵(11)设置于药剂储存箱(9)的顶部一侧，且加药泵(11)与水泵(7)分别通过水管(6)与射流器(1)相连通，所述第一出水口(2)设于射流器(1)的底部，且第一出水口(2)与紫外光氧化反应器(3)通过水管(6)相连通，所述变频调速电机(4)与传动轴(5)相连接，且传动轴(5)的下方设有吸附板(16)，所述紫外光氧化反应器(3)的下方设有沉定池(15)，且沉定池(15)的内腔两侧分别设有射流管(13)，所述沉定池(15)的底部设有第二出口(14)，所述紫外光氧化反应器(3)的上方一侧设置有第三出水口(17)，且第三出水口(17)通过水管(6)与回用水箱(18)相连通。
2.根据权利要求1所述的一种四氯丙烯废水脱色装置，其特征在于：所述紫外光氧化反应器(3)采用UV灯管组件，根据水质色度的不同，反应器的有效停留时间在10-30min。
3.根据权利要求1所述的一种四氯丙烯废水脱色装置，其特征在于：所述水管(6)的进水口、第一出水口(2)、第二出口(14)与第三出水口(17)内均设有电磁阀，且电磁阀均与PLCPLC控制器(19)相连接。
4.根据权利要求1所述的一种四氯丙烯废水脱色装置，其特征在于：所述吸附板(16)是由不锈钢丝条编制的网状挂泥器作为骨架并烧结附着有赤泥、污泥混合吸附剂。
说明书
一种四氯丙烯废水脱色装置
技术领域
本实用新型涉及废水脱色技术领域，具体为一种四氯丙烯废水脱色装置。
背景技术
四氯丙烯废水中含有大量的有机污染物，排入水体将消耗水中的溶解氧，破坏水生态环境，危及鱼类和其它水生物的生存。
四氯丙烯废水脱色治理装置市面上已有多样，但利弊明显。
因此，针对四氯丙烯废水的新型脱色装置需求迫切，我们提出一种四氯丙烯废水脱色装置。
实用新型内容
本实用新型的目的在于提供一种四氯丙烯废水脱色装置，以解决上述背景技术中提出的四氯丙烯废水脱色治理装置市面上已有多样，但利弊明显的问题。
为实现上述目的，本实用新型提供如下技术方案：一种四氯丙烯废水脱色装置，包括射流器、第一出水口、紫外光氧化反应器、变频调速电机、传动轴、水管、水泵、原料槽、药剂储存箱、支撑座、加药泵、支撑架、射流管、第二出口、沉定池、吸附板、第三出水口、回用水箱和PLCPLC控制器，所述支撑座上分别设有原料槽、药剂储存箱、紫外光氧化反应器、回用水箱和PLCPLC控制器，且紫外光氧化反应器通过支撑架固定于支撑座上，所述原料槽的顶部设有水泵，所述加药泵设置于药剂储存箱的顶部一侧，且加药泵与水泵分别通过水管与射流器相连通，所述第一出水口设于射流器的底部，且第一出水口与紫外光氧化反应器通过水管相连通，所述变频调速电机与传动轴相连接，且传动轴的下方设有吸附板，所述紫外光氧化反应器的下方设有沉定池，且沉定池的内腔两侧分别设有射流管，所述沉定池的底部设有第二出口，所述紫外光氧化反应器的上方一侧设置有第三出水口，且第三出水口通过水管与回用水箱相连通。
优选的，所述紫外光氧化反应器采用UV灯管组件，根据水质色度的不同，反应器的有效停留时间在10-30min。
优选的，所述水管的进水口、第一出水口、第二出口与第三出水口内均设有电磁阀，且电磁阀均与PLCPLC控制器相连接。
优选的，所述吸附板是由不锈钢丝条编制的网状挂泥器作为骨架并烧结附着有赤泥、污泥混合吸附剂。
与现有技术相比，本实用新型的有效果是：该四氯丙烯废水脱色装置设置有射流管，射流管为可旋转式的冲洗装置，射流管固定在倒锥形沉淀池的倾斜壁上，且与沉淀池的倾斜壁垂直，设置有吸附板，使得吸附板与四氯丙烯废水充分接触，在转动吸附的过程中，吸附板表层脱落的赤泥、污泥吸附剂在沉淀收集装置中收集并统一处理，通过加药泵加入活性炭，利用活性炭的特性将有色的废水降到无色，使后系统中产生的盐变成了无色，提高效率，运行费用低。
