申请日2017.03.27
公开(公告)日2017.11.17
IPC分类号C02F1/00
摘要
本实用新型涉及污水处理领域，公开了一种利用催化剂催化的污水除污装置，包括箱体、第一通孔、第二通孔、第一电机、扇叶、手柄、壳体、刮板、过滤板、通槽、连接板、第二电机、套环和盖板，所述盖板安装在箱体上侧，所述盖板中部安装有连接管，所述连接管上侧安装有盛料箱，所述连接管下侧安装有出料管，所述连接管左右两侧对称安装有第一转轴，所述箱体左右两侧对称焊接有固定块，所述固定块下侧焊接有连接杆，所述套环内部安装有伸缩杆，所述伸缩杆内端安装有连接块，所述连接块下侧安装有第二转轴，所述箱体底部安装有过滤板。本实用新型利用催化剂使污水中的杂质产生沉降，从而加快对污水的净化，方便对污水快速处理。
权利要求书

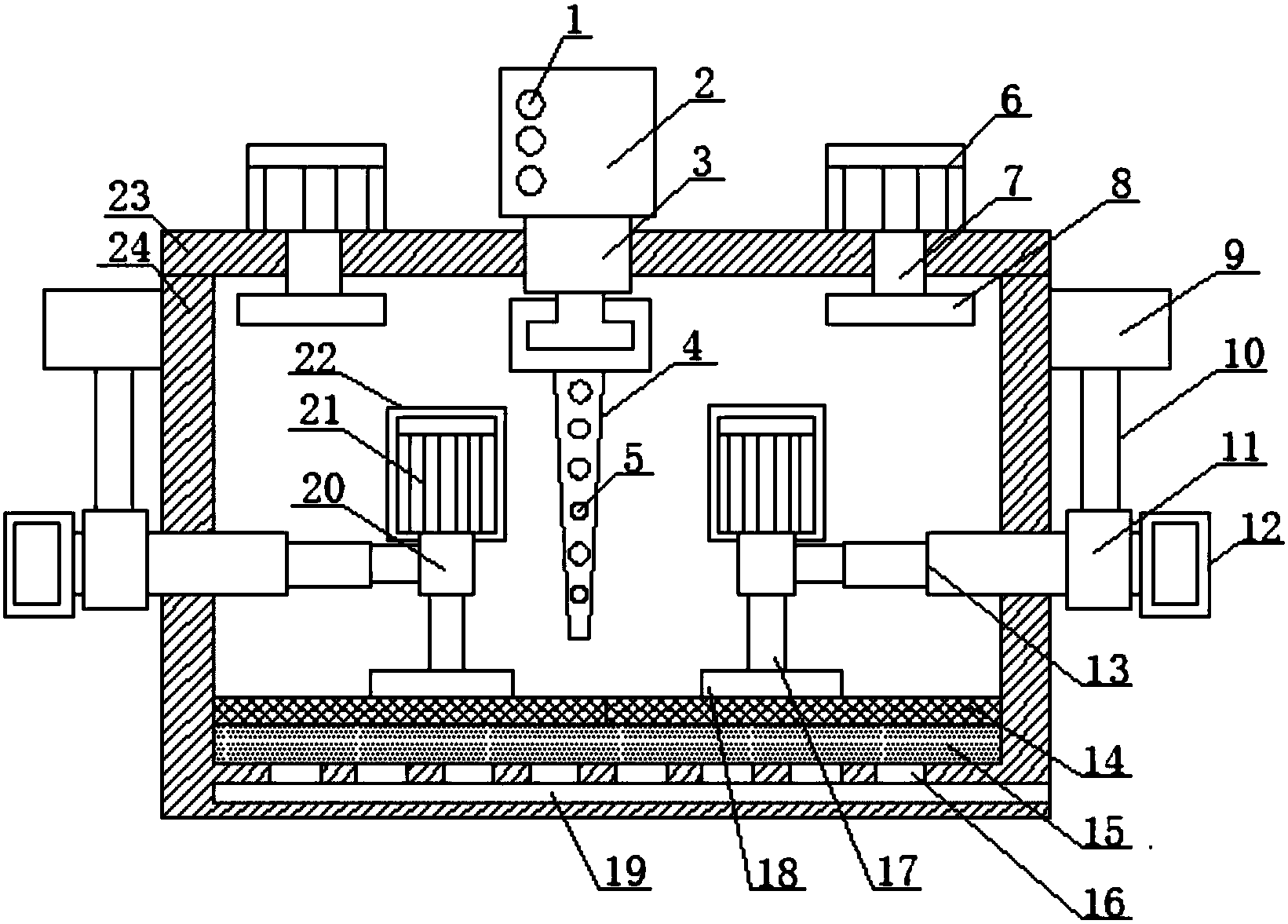

1.一种利用催化剂催化的污水除污装置，包括箱体(24)和盖板(23)，其特征在于：所述盖板(23)安装在箱体(24)上侧，所述盖板(23)中部安装有连接管(3)，所述连接管(3)上侧安装有盛料箱(2)，所述盛料箱(2)上均匀设有第一通孔(1)，所述连接管(3)下侧安装有出料管(4)，所述出料管(4)表面均匀开有第二通孔(5)，所述连接管(3)左右两侧对称安装有第一转轴(7)，所述第一转轴(7)上侧安装有第一电机(6)，所述第一转轴(7)下端安装有扇叶(8)，所述箱体(24)左右两侧对称焊接有固定块(9)，所述固定块(9)下侧焊接有连接杆(10)，所述连接杆(10)下端焊接有套环(11)，所述套环(11)内部安装有伸缩杆(13)，所述伸缩杆(13)外端安装有手柄(12)，所述伸缩杆(13)内端安装有连接块(20)，所述连接块(20)上侧安装有第二电机(21)，所述第二电机(21)外侧安装有壳体(22)，所述连接块(20)下侧安装有第二转轴(17)，所述第二转轴(17)下端焊接有连接板(18)，所述连接板(18)下侧安装有刮板(14)，所述箱体(24)底部安装有过滤板(15)，所述过滤板(15)下侧均匀开有第三通孔(16)，所述第三通孔(16)下侧开有通槽(19)。
2.根据权利要求1所述的一种利用催化剂催化的污水除污装置，其特征在于：所述伸缩杆(13)与箱体(24)和套环(11)旋转连接。
3.根据权利要求1所述的一种利用催化剂催化的污水除污装置，其特征在于：所述刮板(14)和过滤板(15)为网状结构。
4.根据权利要求1所述的一种利用催化剂催化的污水除污装置，其特征在于：所述第一电机(6)与箱体(24)固定连接。
5.根据权利要求1所述的一种利用催化剂催化的污水除污装置，其特征在于：所述盖板(23)与箱体(24)螺纹连接。
6.根据权利要求1所述的一种利用催化剂催化的污水除污装置，其特征在于：所述连接管(3)与盖板(23)固定连接。
7.根据权利要求1所述的一种利用催化剂催化的污水除污装置，其特征在于：所述连接板(18)与刮板(14)固定连接。
说明书
一种利用催化剂催化的污水除污装置
技术领域
本实用新型涉及污水处理领域，尤其涉及一种利用催化剂催化的污水除污装置。
背景技术
传统的污水处理方法就是将污水通向污水槽进行净化处理，这样虽然可以对污水进行过滤，但是处理时间长，处理速度慢且不能够进行均匀处理，在对污水处理的过程中不容易使用催化剂使杂质快速沉降，不方便对杂质进行快速处理，还有的装置在使用时，在对污水处理的过程中容易将杂质粘附在水槽底部，不容易对水槽底部进行清理，增加了清理时间，降低了清理速度，还有的装置在使用时，在对污水进行处理的时候不容易对电机进行保护，容易使电机进水，对电机造成损坏，降低了电机的使用寿命，增加了使用成本。
实用新型内容
本实用新型的目的是为了解决现有技术的不足，提供了一种利用催化剂催化的污水除污装置。
本实用新型是通过以下技术方案实现：
一种利用催化剂催化的污水除污装置，包括箱体和盖板，所述盖板安装在箱体上侧，所述盖板中部安装有连接管，所述连接管上侧安装有盛料箱，所述盛料箱上均匀设有第一通孔，所述连接管下侧安装有出料管，所述出料管表面均匀开有第二通孔，所述连接管左右两侧对称安装有第一转轴，所述第一转轴上侧安装有第一电机，所述第一转轴下端安装有扇叶，所述箱体左右两侧对称焊接有固定块，所述固定块下侧焊接有连接杆，所述连接杆下端焊接有套环，所述套环内部安装有伸缩杆，所述伸缩杆外端安装有手柄，所述伸缩杆内端安装有连接块，所述连接块上侧安装有第二电机，所述第二电机外侧安装有壳体，所述连接块下侧安装有第二转轴，所述第二转轴下端焊接有连接板，所述连接板下侧安装有刮板，所述箱体底部安装有过滤板，所述过滤板下侧均匀开有第三通孔，所述第三通孔下侧开有通槽。
作为本实用新型的优选技术方案，所述伸缩杆与箱体和套环旋转连接。
作为本实用新型的优选技术方案，所述刮板和过滤板为网状结构。
作为本实用新型的优选技术方案，所述刮板和过滤板为网状结构。
作为本实用新型的优选技术方案，所述盖板与箱体螺纹连接。
作为本实用新型的优选技术方案，所述连接管与盖板固定连接。
作为本实用新型的优选技术方案，所述连接板与刮板固定连接。
与现有技术相比，本实用新型的有益效果是：
本实用新型通过设置扇叶，更好的对污水进行均匀搅拌，方便使污水快速混合均匀，通过设置第二通孔，更好的将催化剂通入水内，方便使污水杂质快速沉降，从而方便对污水进行快速净化，节约了处理时间，通过设置刮板，更好的对过滤板上的杂质进行快速刮除，从而避免了污泥和杂质粘附在地面，通过设置伸缩杆和手柄，更好的对刮板进行转动，从而方便将刮板上的污泥快速清除，提高了净化效果，更好的对污水进行处理，且结构简单，设计合理，操作方便，安全可靠。
