申请日2017.04.17
公开(公告)日2017.12.12
IPC分类号C02F3/34; C02F9/14; C02F3/12
摘要
本实用新型提出了一种废水的生物处理装置，包括处理槽、设于该处理槽内并将处理槽的内部空间分成微生物反应室与污泥分离室的挡板、设于该微生物反应室一侧并向微生物反应室内通入空气的散气设备、及设于该污泥分离室内并由下向上依次间隔设置的固液分离部、浮动滤层及透水板，该微生物反应室的顶端连接有一废水进管，该污泥分离室的顶端连接有一清水溢流管，所述挡板的底端与处理槽的底面保持一定距离。该废水的生物处理装置微生物反应部分、固液分离部分及过滤部分一体构造，便可达到废水处理的目的，从而节省空间。
权利要求书
1.一种废水的生物处理装置，其特征在于：包括处理槽、设于该处理槽内并将处理槽的内部空间分成微生物反应室与污泥分离室的挡板、设于该微生物反应室一侧并向微生物反应室内通入空气的散气设备、及设于该污泥分离室内并由下向上依次间隔设置的固液分离部、浮动滤层及透水板，该微生物反应室的顶端连接有一废水进管，该污泥分离室的顶端连接有一清水溢流管，所述挡板的底端与处理槽的底面保持一定距离。
2.如权利要求1所述的废水的生物处理装置，其特征在于：所述污泥分离室的上方还设有一净水散布管，该净水散布管通过一泵体抽设并向透水板上散布净水，该处理槽的一侧于浮动滤层下方固液分离部上方连接有一排水管，该排水管与废水进管共同连接一废水储槽。
3.如权利要求2所述的废水的生物处理装置，其特征在于：所述污泥分离室的上方设有一伸至浮动滤层内的搅拌机。
4.如权利要求2所述的废水的生物处理装置，其特征在于：所述排水管设于浮动滤层下100-500㎜的位置。
5.如权利要求1至4任何一项所述的废水的生物处理装置，其特征在于：所述浮动滤层内设有比水的比重小的滤材，该滤材为聚苯乙烯、聚丙烯的发泡体或纸浆片。
6.如权利要求5所述的废水的生物处理装置，其特征在于：所述滤材的粒径为1-10㎜，该浮动滤层的整体层高度为300-500㎜。
7.如权利要求1至4任何一项所述的废水的生物处理装置，其特征在于：所述污泥分离室上方还设有一伸至透水板上的浊度计。
8.如权利要求1至4任何一项所述的废水的生物处理装置，其特征在于：所述固液分离部上方还设有一污泥浓度计。
9.如权利要求1至4任何一项所述的废水的生物处理装置，其特征在于：所述挡板的中部于微生物反应室内设有一与污泥分离室连通的水位管，该水位管上方设有一伸至水位管内的水位计，该水位管的底端对应设于浮动滤层的下方。
10.如权利要求1至4任何一项所述的废水的生物处理装置，其特征在于：所述处理槽的底面包括一平面及由该平面的一侧斜向上向外延伸的一斜面，该挡板竖直设于处理槽内并位于斜面中部的上方。
说明书
废水的生物处理装置
技术领域
本实用新型涉及一种水处理设备，特别涉及一种废水的生物处理装置。
背景技术
污水处理或废水处理是指采用物理、化学或生物方法对废水或污水进行净化，使其达到排放或者回收利用标准的处理过程，广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域。目前，经常排放的生活污水和工业废水含有大量的固体残渣，有机悬浮物、各类致病菌、病毒、寄生虫卵等有害成分，如果不对其进行处理，会严重污染环境，并且危害人类的生命健康。
随着社会的进步，进一步扩大能源的开发和利用，其废水量将进一步增加。因此，节约用水及治理污水必将成为社会的焦点。目前，市场上也有废水处理设备，但原有的装置部分设计不合理，而且占地面积大、能耗高，有待于提高。
实用新型内容
本实用新型提出一种废水的生物处理装置，解决了现有技术中占地面积大、能耗高的问题。
本实用新型的技术方案是这样实现的：

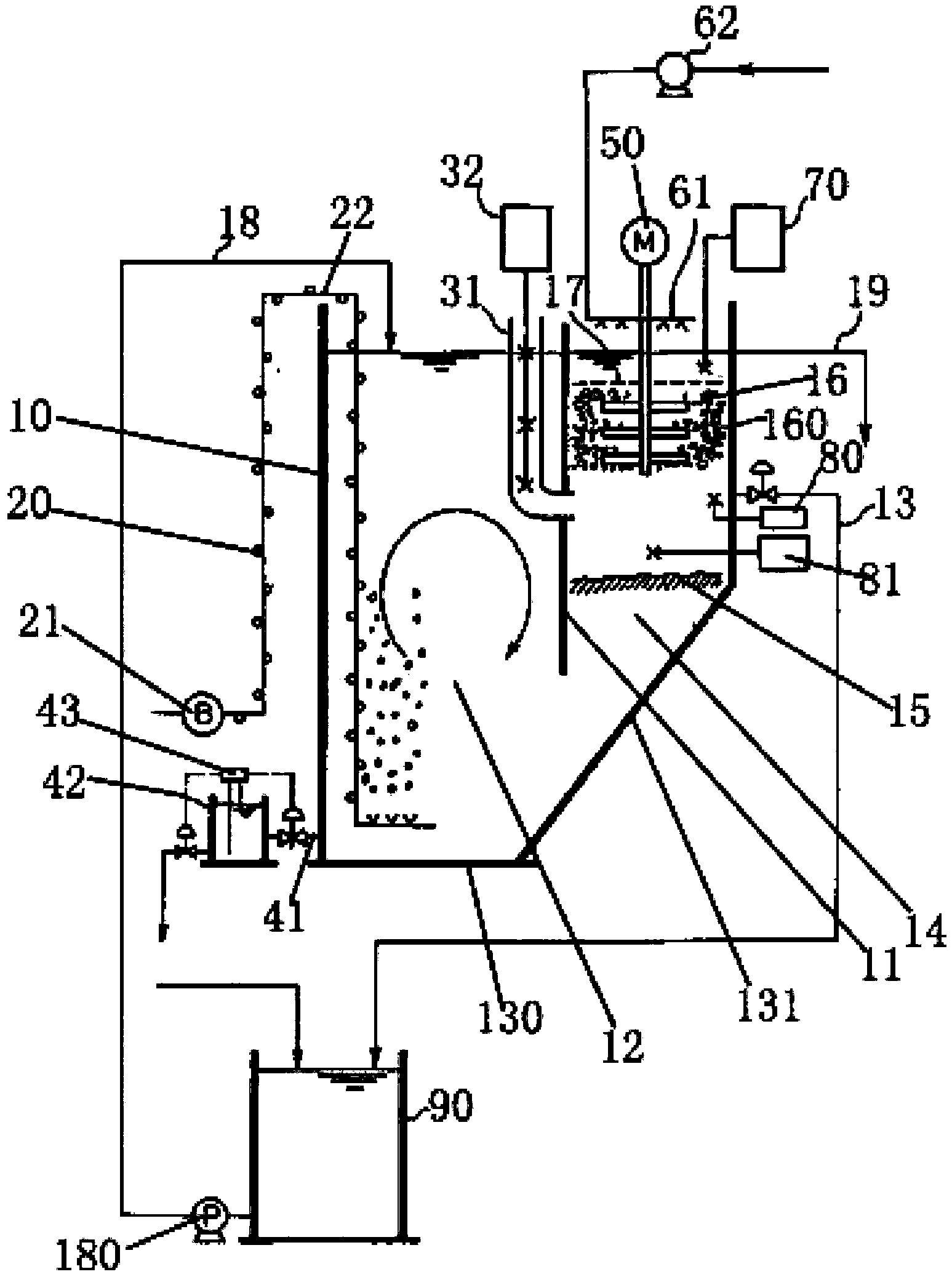

一种废水的生物处理装置，包括处理槽、设于该处理槽内并将处理槽的内部空间分成微生物反应室与污泥分离室的挡板、设于该微生物反应室一侧并向微生物反应室内通入空气的散气设备、及设于该污泥分离室内并由下向上依次间隔设置的固液分离部、浮动滤层及透水板，该微生物反应室的顶端连接有一废水进管，该污泥分离室的顶端连接有一清水溢流管，所述挡板的底端与处理槽的底面保持一定距离。
优选方案为，所述污泥分离室的上方还设有一净水散布管，该净水散布管通过一泵体抽设并向透水板上散布净水，该处理槽的一侧于浮动滤层下方固液分离部上方连接有一排水管，该排水管与废水进管共同连接一废水储槽。
优选方案为，所述污泥分离室的上方设有一伸至浮动滤层内的搅拌机。
优选方案为，所述排水管设于浮动滤层下100-500㎜的位置。
优选方案为，所述浮动滤层内设有比水的比重小的滤材，该滤材为聚苯乙烯、聚丙烯的发泡体或纸浆片。
优选方案为，所述滤材的粒径为1-10㎜，该浮动滤层的整体层高度为300-500㎜。
优选方案为，所述污泥分离室上方还设有一伸至透水板上的浊度计。
优选方案为，所述固液分离部上方还设有一污泥浓度计。
优选方案为，所述挡板的中部于微生物反应室内设有一与污泥分离室连通的水位管，该水位管上方设有一伸至水位管内的水位计，该水位管的底端对应设于浮动滤层的下方。
优选方案为，所述处理槽的底面包括一平面及由该平面的一侧斜向上向外延伸的一斜面，该挡板竖直设于处理槽内并位于斜面中部的上方。
本实用新型的有益效果为：
本实用新型的废水的生物处理装置通过挡板将处理槽分隔成微生物反应室与污泥分离室两部分，并将污泥分离室内设置固液分离部、浮动滤层及透水板，以此便可达到废水处理的目的，即微生物反应部分、固液分离部分及过滤部分一体构造，达到节省空间的目的。
