申请日2017.01.25
公开(公告)日2017.08.11
IPC分类号H04N7/18
摘要
本实用新型涉及一种污废水排放远程视频与数据监测系统，包括监控中心和若干子系统站;子系统站包括前端网络存储服务器、若干摄像机和前端通信模块，前端网络存储服务器设置有容量不小于2TGB的录像硬盘;监控中心包括后端通信模块、视频管理服务器以及计算机工作站。本实用新型采用前端存储方式，可以有效减少图像录像因为网络问题造成的不连续性，一旦网络无法联接录像依然可以正常进行，等网络正常后，可以根据需要下载录像文件，做到24小时录像，不受网络影响。
权利要求书
1.一种污废水排放远程视频与数据监测系统，其特征在于，包括设置于环保部门的监控中心和设置于各个污水排放工厂且连接所述监控中心的若干子系统站;所述子系统站包括前端网络存储服务器、若干摄像机和前端通信模块，所述前端网络存储服务器设置有容量不小于2TGB的录像硬盘，所述摄像机包括摄像机主体和固定于所述摄像机主体外用于保护所述摄像机主体的透明球形外壳，所述球形外壳设置有自动去污装置;所述监控中心包括后端通信模块、视频管理服务器以及与所述视频管理服务器相连的计算机工作站;所述前端通信模块与所述后端通信模块之间通过网络相连。
2.根据权利要求1所述的污废水排放远程视频与数据监测系统，其特征在于，所述自动去污装置包括两个相对设置且可绕所述球形外壳旋转的弧形清洁架和用于控制所述弧形清洁架转动的红外遥控器，所述弧形清洁架与所述球形外壳贴合，所述弧形清洁架包括一个用于喷水的第一清洁架和一个用于擦洗的第二清洁架。
3.根据权利要求2所述的污废水排放远程视频与数据监测系统，其特征在于，所述球形外壳的顶端设置有一圆形滑槽，所述第一清洁架和第二清洁架滑动连接于所述圆形滑槽内。
4.根据权利要求1所述的污废水排放远程视频与数据监测系统，其特征在于，所述前端网络存储服务器通过NVR网络硬盘录像机连接所述摄像机。
5.根据权利要求1所述的污废水排放远程视频与数据监测系统，其特征在于，所述计算机工作站包括用于对视频信息进行数据处理的数据分析模块、用于发出提示报警信息的异常报警模块。
6.根据权利要求1所述的污废水排放远程视频与数据监测系统，其特征在于，所述摄像机连接太阳能电池板电源以及交流电电源。
7.根据权利要求4所述的污废水排放远程视频与数据监测系统，其特征在于，所述NVR网络硬盘录像机录制的视频存储于录像硬盘，同时所述前端网络存储服务器通过前端通信模块和后端通信模块将NVR网络硬盘录像机录制的视频内容定时传送至监控中心。
8.根据权利要求1所述的污废水排放远程视频与数据监测系统，其特征在于，所述后端通信模块与视频管理服务器之间连接有网络视频解码器。
说明书
一种污废水排放远程视频与数据监测系统
技术领域
本实用新型涉及污水排放监控技术领域，具体来说，涉及一种污废水排放远程视频与数据监测系统。
背景技术
随着计算机技术的发展和我国生活、工业污废水排放的迅速发展，环保部门对污水达标排放监测的要求也与日俱增。同时因为污水处理也是环境保护的最重要的一环，污水处理的达标合格性和环境保护密切相关。城市污水处理是政府的重点工程，一些较大城市每天平均要处理污水几十万乃至几百万立方米。目前，排污企业的污水排放口安装的自动在线监控系统，只对排放的污水是否达标进行监控，属于末端控制。这种控制方式存在一些弊端，监控装置拍摄的视频通过网络实时传送到监控中心，监控人员可实时查看监控影像或调取监控中心存储的视频影像进行查看，但是这种控制方式对网络要求比较高，一旦网络出现问题，数据传输不畅，就会出现影像丢失的情况。另外监控设备长期暴露于外部恶劣环境之下，镜头易脏污，造成监控画面不清晰。
实用新型内容
本实用新型提供一种的污废水排放远程视频与数据监测系统，以解决上述技术问题。
本实用新型的技术方案可以通过以下技术措施来实现：

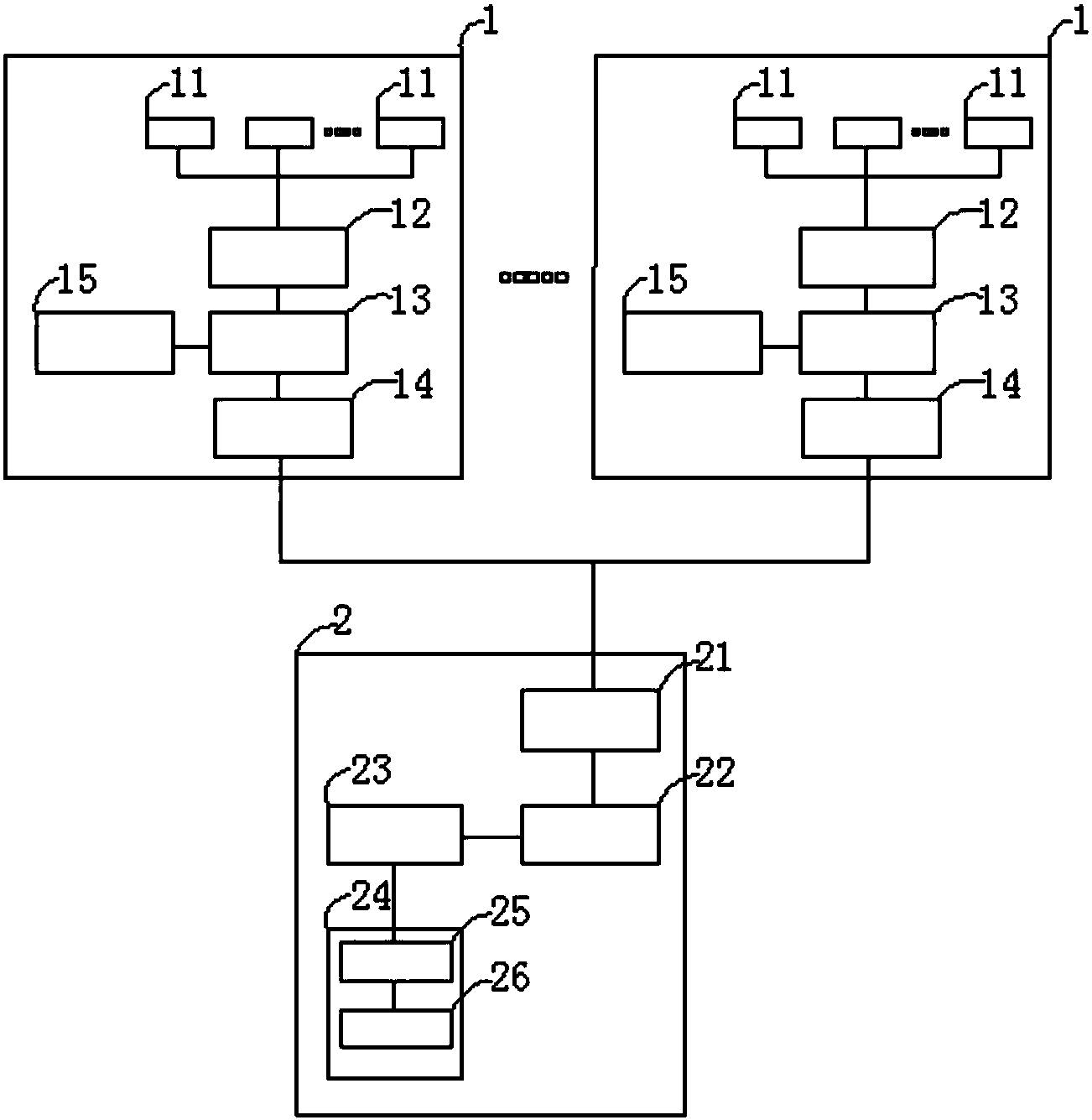

一种污废水排放远程视频与数据监测系统，包括设置于环保部门的监控中心和设置于各个污水排放工厂且连接所述监控中心的若干子系统站;所述子系统站包括前端网络存储服务器、若干摄像机和前端通信模块，所述前端网络存储服务器设置有容量不小于2TGB的录像硬盘，所述摄像机包括摄像机主体和固定于所述摄像机主体外用于保护所述摄像机主体的透明球形外壳，所述球形外壳设置有自动去污装置;所述监控中心包括后端通信模块、视频管理服务器以及与所述视频管理服务器相连的计算机工作站;所述前端通信模块与所述后端通信模块之间通过网络相连。
优选地，所述自动去污装置包括两个相对设置且可绕所述球形外壳旋转的弧形清洁架和用于控制所述弧形清洁架转动的红外遥控器，所述弧形清洁架与所述球形外壳贴合，所述弧形清洁架包括一个用于喷水的第一清洁架和一个用于擦洗的第二清洁架。
优选地，所述球形外壳的顶端设置有一圆形滑槽，所述第一清洁架和第二清洁架滑动连接于所述圆形滑槽内。
优选地，所述前端网络存储服务器通过NVR网络硬盘录像机连接所述摄像机。
优选地，所述计算机工作站包括用于对视频信息进行数据处理的数据分析模块、用于发出提示报警信息的异常报警模块。
优选地，所述摄像机连接太阳能电池板电源以及交流电电源。
优选地，所述NVR网络硬盘录像机录制的视频存储于录像硬盘，同时所述前端网络存储服务器通过前端通信模块和后端通信模块将NVR网络硬盘录像机录制的视频内容定时传送至监控中心。
优选地，所述后端通信模块与视频管理服务器之间连接有网络视频解码器。
