申请日2017.02.14
公开(公告)日2017.09.01
IPC分类号C02F9/02
摘要
本实用新型公开了一种高盐高有机废水 浓缩设备，包括原水罐体，所述原水罐体的顶端固定有上盖，所述上盖的中心处设有进水管，所述原水罐体的底端固定有支架，所述支架的一侧固定有PLC控制器，所述PLC控制器的表面安装有LED显示器和操控按键，所述LED显示器位于操控按键的上方，所述原水罐体与颗粒活性碳过滤器通过连接导管连接，所述颗粒活性碳过滤器的一端连接有增压泵，所述增压泵的一端连接有反渗透罐，所述反渗透罐的内部固定有反渗透膜。本实用新型，通过颗粒活性碳过滤器的内部固定有柱状活性炭，颗粒活性碳过滤器可对原水进行过滤除杂处理，柱状活性炭强度高，在多次冲洗过程中磨损小，可减小活性炭的损耗。

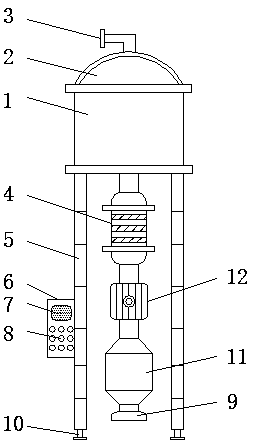

摘要附图
权利要求书
1.一种高盐高有机废水浓缩设备，包括原水罐体(1)，其特征在于：所述原水罐体(1)的顶端固定有上盖(2)，所述上盖(2)的中心处设有进水管(3)，所述原水罐体(1)的底端固定有支架(5)，所述支架(5)的一侧固定有PLC控制器(6)，所述PLC控制器(6)的表面安装有LED显示器(7)和操控按键(8)，所述LED显示器(7)位于操控按键(8)的上方，所述原水罐体(1)与颗粒活性碳过滤器(4)通过连接导管(15)连接，所述颗粒活性碳过滤器(4)的一端连接有增压泵(12)，所述增压泵(12)的一端连接有反渗透罐(11)，所述反渗透罐(11)的内部固定有反渗透膜(13)。
2.根据权利要求1所述的一种高盐高有机废水浓缩设备，其特征在于：所述颗粒活性碳过滤器(4)的内部固定有柱状活性炭(14)，且柱状活性炭(14)共设有三个。
3.根据权利要求1所述的一种高盐高有机废水浓缩设备，其特征在于：所述反渗透罐(11)的一端设置有出水口(9)。
4.根据权利要求1所述的一种高盐高有机废水浓缩设备，其特征在于：所述支架(5)的底端安装有支撑腿(10)。
5.根据权利要求1所述的一种高盐高有机废水浓缩设备，其特征在于：所述原水罐体(1)的内部涂有环氧防腐蚀涂料层。
说明书
一种高盐高有机废水浓缩设备
技术领域
本实用新型涉及废水加工设备技术领域，具体为一种高盐高有机废水浓缩设备。
背景技术
工业废水包括生产废水、生产污水及冷却水，是指工业生产过程中产生的废水和废液，其中含有随水流失的工业生产用料、中间产物、副产品以及生产过程中产生的污染物。随着工业的迅速发展，废水的种类和数量迅猛增加，对水体的污染也日趋广泛和严重，威胁人类的健康和安全。因此，对于保护环境来说，工业废水的处理比城市污水的处理更为重要。浓缩设备在废水处理过程中占有非常重要的位置，并且适用于选矿厂的精矿和尾矿脱水处理，广泛用于冶金、化工、煤炭、非金属选矿、环保等行业。高效浓缩设备实际上并不是单纯的沉降设备，而是结合泥浆层过滤特性的一种新型脱水设备。传统的设备浓缩1,4丁二醇、对苯二甲酸存在缺陷：浓缩倍数低(废水回收率35%)、化学清洗周期短(正常情况下设备运行15天就需要一次化学清洗)、反渗透膜使用寿命短。(一般情况反渗透膜使用6个月的时候脱盐率就开始下降，八个月基本上需要跟换新膜)。
实用新型内容
本实用新型的目的在于提供一种高盐高有机废水浓缩设备，以解决上述背景技术中提出的浓缩倍数低(废水回收率35%)、化学清洗周期短(正常情况下设备运行15天就需要一次化学清洗)、反渗透膜使用寿命短。(一般情况反渗透膜使用6个月的时候脱盐率就开始下降，八个月基本上需要跟换新膜)问题。
为实现上述目的，本实用新型提供如下技术方案：一种高盐高有机废水浓缩设备，包括原水罐体，所述原水罐体的顶端固定有上盖，所述上盖的中心处设有进水管，所述原水罐体的底端固定有支架，所述支架的一侧固定有PLC控制器，所述PLC控制器的表面安装有LED显示器和操控按键，所述LED显示器位于操控按键的上方，所述原水罐体与颗粒活性碳过滤器通过连接导管连接，所述颗粒活性碳过滤器的一端连接有增压泵，所述增压泵的一端连接有反渗透罐，所述反渗透罐的内部固定有反渗透膜。
优选的，所述颗粒活性碳过滤器的内部固定有柱状活性炭，且柱状活性炭共设有三个。
优选的，所述反渗透罐的一端设置有出水口。
优选的，所述支架的底端安装有支撑腿。
优选的，所述原水罐体的内部涂有环氧防腐蚀涂料层。
与现有技术相比，本实用新型的有益效果是：本实用新型结构科学合理，使用方便高效;通过颗粒活性碳过滤器的内部固定有柱状活性炭，颗粒活性碳过滤器可对原水进行过滤除杂处理，柱状活性炭强度高，在多次冲洗过程中磨损小，可减小活性炭的损耗;通过增压泵使过滤过后的水经过反渗透膜的处理，将较高浓度的水变为低浓度水，同时将工业污染物、重金属、细菌、高盐、高有机物、病毒等大量混入水中的杂质全部隔离出来，实现废水的浓缩，同时由于经过颗粒活性碳过滤器的过滤，并且采用停机纯水浸泡功能，减小反渗透膜的表面污染，延长了反渗透膜的使用寿命;通过原水罐体的内部涂有环氧防腐蚀涂料层，减小原水罐体受废水的污染。
