申请日2017.03.24
公开(公告)日2017.12.12
IPC分类号C02F9/04
摘要
本实用新型公开了一种简易高效的生活污水过滤消毒处理装置，包括进水管，过滤室，过滤室内设有粗格栅网和细格栅网，过滤室通过溢水口A连通絮凝室，絮凝室上设有搅拌装置，所述絮凝室内设有隔板和过滤网，絮凝室底部设有排污口，所述絮凝室通过溢水口B连通消毒室，消毒室上也设有搅拌装置，消毒室上还设有排气口，消毒室下方设有臭氧发生器，臭氧发生器连接贯穿于消毒室的导气管，导气管上设有出气孔，消毒室通过溢水口C连通吸附室，吸附室内设有活性炭吸附板，吸附室下端连通排水口。本实用新型通过多层过滤、絮凝沉淀以及搅拌式臭氧消毒，使得污水的过滤和消毒效果更加明显。
权利要求书

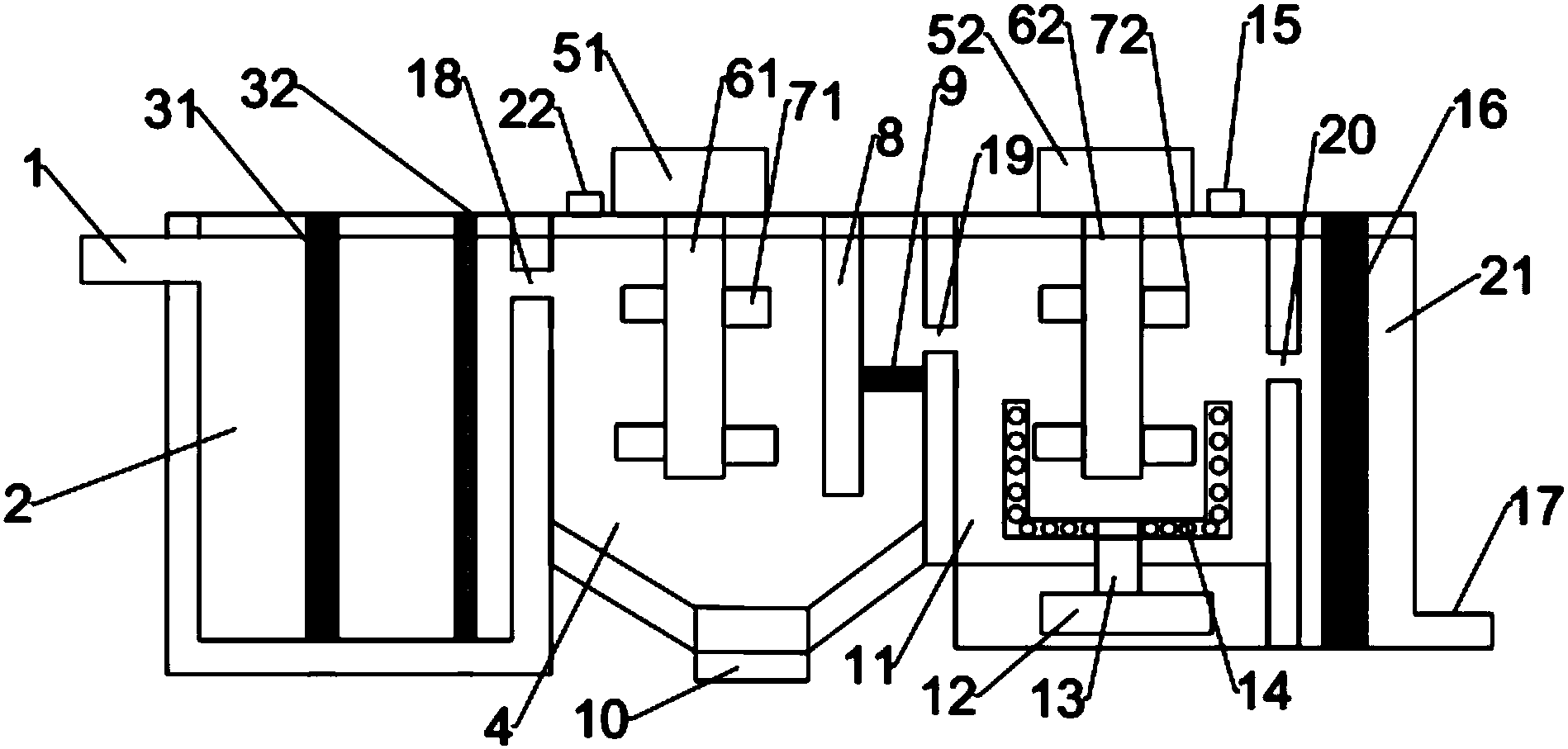

1.一种简易高效的生活污水过滤消毒处理装置，包括进水管(1)和过滤室(2)，所述过滤室(2)内设有粗格栅网(31)和细格栅网(32)，过滤室(2)通过溢水口A(18)连通絮凝室(4)，所述絮凝室(4)底部设有排污口(10)，所述絮凝室(4)通过溢水口B(19)连通消毒室(11)，消毒室(11)通过溢水口C(20)连通吸附室(21)，吸附室(21)内设有活性炭吸附板(16)，吸附室(21)下端连通排水口(17)，其特征在于，所述絮凝室(4)上设有搅拌电机A(51)和絮凝剂添加口(22)，搅拌电机A(51)连接转轴A(61)，转轴A(61)上设有搅拌叶A(71)，所述消毒室(11)上设有搅拌电机B(52)，搅拌电机B(52)连接转轴B(62)，转轴B(62)上设有搅拌叶B(72)，消毒室(11)上还设有排气口(15)，消毒室(11)下方设有臭氧发生器(12)，臭氧发生器(12)连接贯穿于消毒室(11)的导气管(13)，导气管上设有出气孔(14)。
2.根据权利要求1所述的简易高效的生活污水过滤消毒处理装置，其特征在于，所述过滤室(2)内的格栅网为垂直设置，粗格栅网(31)置于进水管(1)与细格栅网(32)之间。
3.根据权利要求1所述的简易高效的生活污水过滤消毒处理装置，其特征在于，所述絮凝室(4)内设有隔板(8)和过滤网(9)，过滤网(9)水平设置且位置要低于溢水口B(19)的下端。
4.根据权利要求1所述的简易高效的生活污水过滤消毒处理装置，其特征在于，所述絮凝室(4)底部为V字型。
5.根据权利要求1所述的简易高效的生活污水过滤消毒处理装置，其特征在于，所述消毒室(11)内转轴B(62)上的搅拌叶采用螺旋式搅拌叶(73)。
6.根据权利要求1所述的简易高效的生活污水过滤消毒处理装置，其特征在于，所述溢水口A(18)的上端位置高度低于进水管(1)的下端。
7.根据权利要求6所述的简易高效的生活污水过滤消毒处理装置，其特征在于，所述溢水口B(19)的上端位置高度低于溢水口A(18)的下端。
8.根据权利要求7所述的简易高效的生活污水过滤消毒处理装置，其特征在于，所述溢水口C(20)的上端位置高度低于溢水口B(19)的下端。
说明书
一种简易高效的生活污水过滤消毒处理装置
技术领域
本实用新型涉及一种生活污水处理装置，具体是一种简易高效的生活污水过滤消毒处理装置。
背景技术
水资源是一种不可再生的资源，随着经济的发展和人口的增加，人类对于水资源的需求不断加大，产生的污水也越来越多，再加上目前仍然存在对水资源的不合理开采和利用，很多地区都出现了不同程度的缺水问题。如何处理、利用污水成为了一个亟待解决的问题，因此，各种污水处理设备被不断地研发、应用于污水处理领域。
目前，污水处理已经成为环境保护的一个重要问题。现有的简易高效的生活污水过滤消毒处理装置虽然结构简单，但只是简单的过滤以及通气消毒，处理效果不佳。
实用新型内容
本实用新型的目的在于提供一种简易高效的生活污水过滤消毒处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种简易高效的生活污水过滤消毒处理装置，包括进水管，过滤室，过滤室内设有粗格栅网和细格栅网，过滤室通过溢水口A连通絮凝室，絮凝室上设有搅拌电机A，搅拌电机A连接转轴A，转轴A上设有搅拌叶A，所述絮凝室内设有挡板和过滤网，絮凝室底部设有排污口，所述絮凝室通过溢水口B连通消毒室，消毒室上设有搅拌电机B，搅拌电机B连接转轴B，转轴B上设有搅拌叶B，消毒室上还设有排气口，消毒室下方设有臭氧发生器，臭氧发生器连接贯穿于消毒室的导气管，导气管上设有出气孔，消毒室通过溢水口C连通吸附室，吸附室内设有活性炭吸附板，吸附室下端连通排水口。
作为本实用新型进一步的方案：所述过滤室内的格栅网为垂直设置，粗格栅网置于进水管与细格栅网之间。
作为本实用新型再进一步的方案：所述絮凝室内设有隔板和过滤网，过滤网水平设置且位置低于溢水口B的下端。
作为本实用新型再进一步的方案：所述絮凝室底部为V字型。
作为本实用新型再进一步的方案：所述消毒室内转轴B上的搅拌叶采用螺旋式搅拌叶。
作为本实用新型再进一步的方案：所述溢水口A的上端位置高度低于进水管的下端。
作为本实用新型再进一步的方案：所述溢水口B的上端位置高度低于溢水口A的下端。
作为本实用新型再进一步的方案：所述溢水口C的上端位置高度低于溢水口B的下端。
与现有技术相比，本实用新型的有益效果是：通过粗格栅网和细格栅网的双层过滤后，又经由絮凝沉淀的方式进行沉淀使得生活污水中的杂质得到了更加充分的过滤，再通过搅拌式的臭氧消毒方式，使得污水能过更加充分的与臭氧相接触，从而达到更加理想的消毒效果。
