申请日2017.03.23
公开(公告)日2017.06.13
IPC分类号C02F9/06
摘要

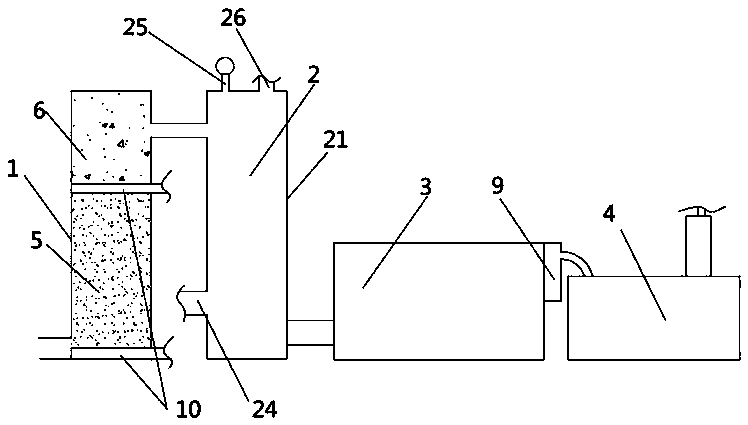

一种复合式污水多级氧化处理装置，包括箱体一(1)、溶氧絮凝仓(2)、箱体三(3)和箱体四(4)，所述箱体一(1)中设有内含催化剂的催化氧化仓一(5)和内含催化剂的催化氧化仓二(6)，所述箱体三(3)内设有固液分离仓(7)、溢流仓(8)和电催化氧化仓(9)，所述催化氧化仓一(5)和催化氧化仓二(6)中均设有曝气管(10)，所述箱体四(4)包括储水仓(11)和纳滤膜处理装置(12)，所述催化氧化仓一(5)、催化氧化仓二(6)、溶氧絮凝仓(2)、固液分离仓(7)、溢流仓(8)、电化学分解仓(9)、储水仓(11)和纳滤膜处理装置(12)依次连通。
权利要求书
1.一种复合式污水多级氧化处理装置，包括箱体一(1)、溶氧絮凝仓(2)、箱体三(3)和箱体四(4)，所述箱体一(1)中设有内含催化剂的催化氧化仓一(5)和内含催化剂的催化氧化仓二(6)，所述箱体三(3)内设有固液分离仓(7)、溢流仓(8)和电催化氧化仓(9)，所述催化氧化仓一(5)和催化氧化仓二(6)中均设有曝气管(10)，所述箱体四(4)包括储水仓(11)和纳滤膜处理装置(12)，所述催化氧化仓一(5)、催化氧化仓二(6)、溶氧絮凝仓(2)、固液分离仓(7)、溢流仓(8)、电化学分解仓(9)、储水仓(11)和纳滤膜处理装置(12)依次连通。
2.根据权利要求1所述的复合式污水多级氧化处理装置，其特征在于：所述催化氧化仓二(6)包括仓体二(61)，所述仓体二(61)内设有稀有金属层(66)、二价铁氧化物以及铁颗粒制成的催化剂层(67)和钢球层(68)，所述稀有金属层(66)、催化剂层(67)和钢球层(68)从下至上依次排列且位于复合耦合仓体(61)内。
3.根据权利要求1所述的复合式污水多级氧化处理装置，其特征在于：所述溶氧絮凝仓(2)包括仓体(21)上还设有进气口(24)、压力表(25)和出泥口(26)。
4.根据权利要求1所述的复合式污水多级氧化处理装置，其特征在于：所述固液分离仓(7)包括固液分离上仓体(71)、固液分离下仓体(72)、网孔板(73)和滤板(74)，所述固液分离上仓体(71)、网孔板(73)和固液分离下仓体(72)自上而下依次连接，所述滤板(74)安装在固液分离上仓体(71)内。
5.根据权利要求4所述的复合式污水多级氧化处理装置，其特征在于：所述滤板(74)为倾斜状。
6.根据权利要求1或2所述的复合式污水多级氧化处理装置，其特征在于：所述催化氧化仓一(5)与催化氧化仓二(6)结构相同。
说明书
复合式污水多级氧化处理装置
技术领域
本发明涉及一种污水处理设备，尤其是涉及一种复合式污水多级氧化处理装置。
背景技术
工业废水是指工业生产过程中所产生的废水、污水和废液，其中含有随水流失的工业生产用料、中间产物和产品以及生产过程中产生的污染物。随着工业的迅速发展，废水的种类和数量迅猛增加，对水体的污染也日趋广泛和严重，威胁人类的健康和安全。因此，对于保护环境来说，工业废水的处理比城市污水的处理更为重要。
现在针对这些污染，采用下列几种方法：1、化学沉淀法，它是通过化学絮凝剂与污水混合搅拌发生絮凝反应而将污水中有害物质絮凝成絮，进而沉淀的机理来达到分离污水中有害物的方法，该方法絮凝剂本身成本高、添加量大，使得用此法处理污水成本居高不下，絮凝剂添加量须精确化验计算，则给实际生产应用中的操作者带来不便，关键是难降解的分子连，普通聚凝剂及氧化剂的投入无法满足击破击碎污水中的长连分子结构;2、离子交换法和薄膜法，该法能够确保电镀废水达标排放，水质较好，但是再生和更换树脂、膜片的制作工艺复杂，不容易掌握。
发明内容
针对现有技术中的上述不足，本发明提供一种可对污水进行电分解、催化和处理等多方面处理的复合式污水多级氧化处理装置。
为实现以上技术目的,本发明的技术方案是:一种复合式污水多级氧化处理装置，包括箱体一、溶氧絮凝仓、箱体三和箱体四，所述箱体一中设有内含催化剂的催化氧化仓一和内含催化剂的催化氧化仓二，所述箱体三内设有固液分离仓、溢流仓和电催化氧化仓，所述催化氧化仓一和催化氧化仓二中均设有曝气管，所述箱体四包括储水仓和纳滤膜处理装置，所述催化氧化仓一、催化氧化仓二、溶氧絮凝仓、固液分离仓、溢流仓、电化学分解仓、储水仓和纳滤膜处理装置依次连通。
作为优选，所述催化氧化仓二包括仓体二，所述仓体二内设有稀有金属层、二价铁氧化物以及铁颗粒制成的催化剂层和钢球层，所述稀有金属层、催化剂层和钢球层从下至上依次排列且位于复合耦合仓体内。
作为优选，所述溶氧絮凝仓包括仓体上还设有进气口、压力表和出泥口。
作为优选，所述固液分离仓包括固液分离上仓体、固液分离下仓体、网孔板和滤板，所述固液分离上仓体、网孔板和固液分离下仓体自上而下依次连接，所述滤板安装在固液分离上仓体内。
作为优选，所述滤板为倾斜状。
作为优选，所述催化氧化仓一与催化氧化仓二结构相同。
以上描述可以看出，本发明具备以下优点：本发明通过将多个污水处理工艺进行整合，分别将催化氧化、溶氧絮凝、电化学分解进行整合，从而保证污水在多个仓中进行不同大分子的打断以及沉淀的析出，同时根据污水处理的种类不同其仓中的催化剂也可以为不同种类，同时在经过初步催化氧化和爆气的污水在送入固液分离仓中进行固液分离，其上清液通过溢流的形式进行收集并送入电化学分解仓中进行电化学分解，经过电化学分解后的污水送入储水仓内并通过离子膜处理器进行处理，经过处理后的污水再进行回收，整个装置可以对污水进行多方面的分解和处理，占用空间小，使用简便同时污水处理速度更快。
