申请日2017.02.10
公开(公告)日2017.09.01
IPC分类号F04D7/00; F04D29/70; C02F9/02
摘要
本实用新型公开了一种用于污水 处理器中的净化循环泵，它涉及污水技术领域;所述涡轮泵体的进水侧通过密封圈、螺栓安装有前置壳体，所述前置壳体的前端安装有进水管，所述前置壳体的内部依次倾斜安装有第一过滤网、第二过滤网，所述三通式排污管的一口与二口分别设置在第一过滤网、第二过滤网的前侧，且通过密封圈与前置壳体连接，所述三通式排污管的三口上安装有排污阀，所述涡轮泵体的底部安装有减震板簧，所述减震板簧的底部安装有安装板，所述涡轮泵体的出水口上通过密封圈、螺栓与后置壳体连接，所述后置壳体的内部依次安装有PP棉滤芯、RO反渗透滤芯;本实用新型能实现循环净化与检测水质，保证水质达到标准，效率高。

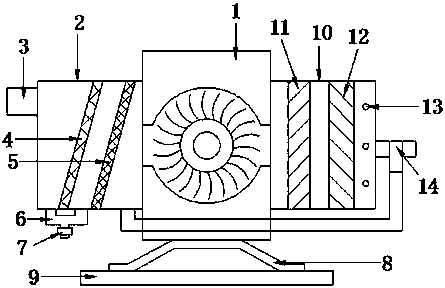

摘要附图
权利要求书
1.一种用于污水处理器中的净化循环泵，其特征在于：它包含涡轮泵体、前置壳体、进水管、第一过滤网、第二过滤网、三通式排污管、排污阀、减震板簧、安装板、后置壳体、PP棉滤芯、RO反渗透滤芯、水质检测传感器、三通换向阀;所述涡轮泵体的进水侧通过密封圈、螺栓安装有前置壳体，所述前置壳体的前端安装有进水管，所述前置壳体的内部依次倾斜安装有第一过滤网、第二过滤网，所述三通式排污管的一口与二口分别设置在第一过滤网、第二过滤网的前侧，且通过密封圈与前置壳体连接，所述三通式排污管的三口上安装有排污阀，所述涡轮泵体的底部安装有减震板簧，所述减震板簧的底部安装有安装板，所述涡轮泵体的出水口上通过密封圈、螺栓与后置壳体连接，所述后置壳体的内部依次安装有PP棉滤芯、RO反渗透滤芯，所述RO反渗透滤芯的后侧设置有数个水质检测传感器，所述后置壳体的出水口与三通换向阀的一口连接，所述三通换向阀的二口通过循环管与前置壳体的后端连接，所述三通换向阀的三口为出水口。
2.根据权利要求1所述的一种用于污水处理器中的净化循环泵，其特征在于：所述第一过滤网的孔径为0.5mm，所述第二过滤网的孔径为0.2mm。
3.根据权利要求1所述的一种用于污水处理器中的净化循环泵，其特征在于：所述排污阀为电子式阀体。
说明书
一种用于污水处理器中的净化循环泵
技术领域：
本实用新型涉及一种用于污水处理器中的净化循环泵，属于污水技术领域。
背景技术：
污水通常指受一定污染的、来自生活和生产的排出水。污水主要有生活污水、工业废水和初期雨水。污水的主要污染物有病原体污染物、耗氧污染物、植物营养物和有毒污染物等。
根据污水来源的观点，污水可以定义为从住宅、机关、商业或者工业区排放的与地下水、地表水、暴风雪等混合的携带有废物的液体或者水。污水由许多类别，相应地减少污水对环境的影响也有许多技术和工艺。按照污水来源，污水可以分为这四类。
第一类：工业废水：来自制造采矿和工业生产活动的污水，包括来自与工业或者商业储藏、加工的径流活渗沥液，以及其它不是生活污水的废水。
第二类：生活污水：来自住宅、写字楼、机关或相类似的污水;卫生污水;下水道污水，包括下水道系统中生活污水中混合的工业废水。
第三类：商业污水：来自商业设施而且某些成分超过生活污水的无毒、无害的污水。如餐饮污水。洗衣房污水、动物饲养污水，发廊产生的污水等。
第四类：表面径流：来自雨水、雪水、高速公路下水，来自城市和工业地区的水等等，表面径流没有渗进土壤，沿街道和陆地进入地下水。
现有的污水处理器中的净化泵在进行净化时不能实现水质的检测，当净化的水质不达标时一样输送出去，导致水质太差。
实用新型内容：
针对上述问题，本实用新型要解决的技术问题是提供一种用于污水处理器中的净化循环泵。
本实用新型的一种用于污水处理器中的净化循环泵，它包含涡轮泵体、前置壳体、进水管、第一过滤网、第二过滤网、三通式排污管、排污阀、减震板簧、安装板、后置壳体、PP棉滤芯、RO反渗透滤芯、水质检测传感器、三通换向阀;所述涡轮泵体的进水侧通过密封圈、螺栓安装有前置壳体，所述前置壳体的前端安装有进水管，所述前置壳体的内部依次倾斜安装有第一过滤网、第二过滤网，所述三通式排污管的一口与二口分别设置在第一过滤网、第二过滤网的前侧，且通过密封圈与前置壳体连接，所述三通式排污管的三口上安装有排污阀，所述涡轮泵体的底部安装有减震板簧，所述减震板簧的底部安装有安装板，所述涡轮泵体的出水口上通过密封圈、螺栓与后置壳体连接，所述后置壳体的内部依次安装有PP棉滤芯、RO反渗透滤芯，所述RO反渗透滤芯的后侧设置有数个水质检测传感器，所述后置壳体的出水口与三通换向阀的一口连接，所述三通换向阀的二口通过循环管与前置壳体的后端连接，所述三通换向阀的三口为出水口。
作为优选，所述第一过滤网的孔径为0.5mm，所述第二过滤网的孔径为0.2mm。
作为优选，所述排污阀为电子式阀体。
与现有技术相比，本实用新型的有益效果为：能实现循环净化与检测水质，保证水质达到标准，效率高。
