申请日2017.03.16
公开(公告)日2017.11.14
IPC分类号C02F9/14
摘要
本实用新型公开了一种小型家用污水处理装置，包括污水处理装置本体，所述污水处理装置本体的内侧设有内壳体，内壳体的内部开设有污水净化处理室，污水净化处理室的内部固定连接有污水沉淀箱，污水净化处理室的内部固定连接有污水过滤箱，污水净化处理室的内部固定连接有污水生物净化箱。本实用新型生活污水通过污水入口管进入到污水处理装置本体内，污水通过沉淀、过滤、净化、消毒和吸附等五项操作，实现对生活污水的净化处理，该污水处理装置本体可进行污水的持续净化，从而实现对生活污水进行处理，降低生活污水的排放，达到了可持续净化的优点，从而有效的解决了现有生活污水得不到及时的处理容易造成生态环境破坏的问题。

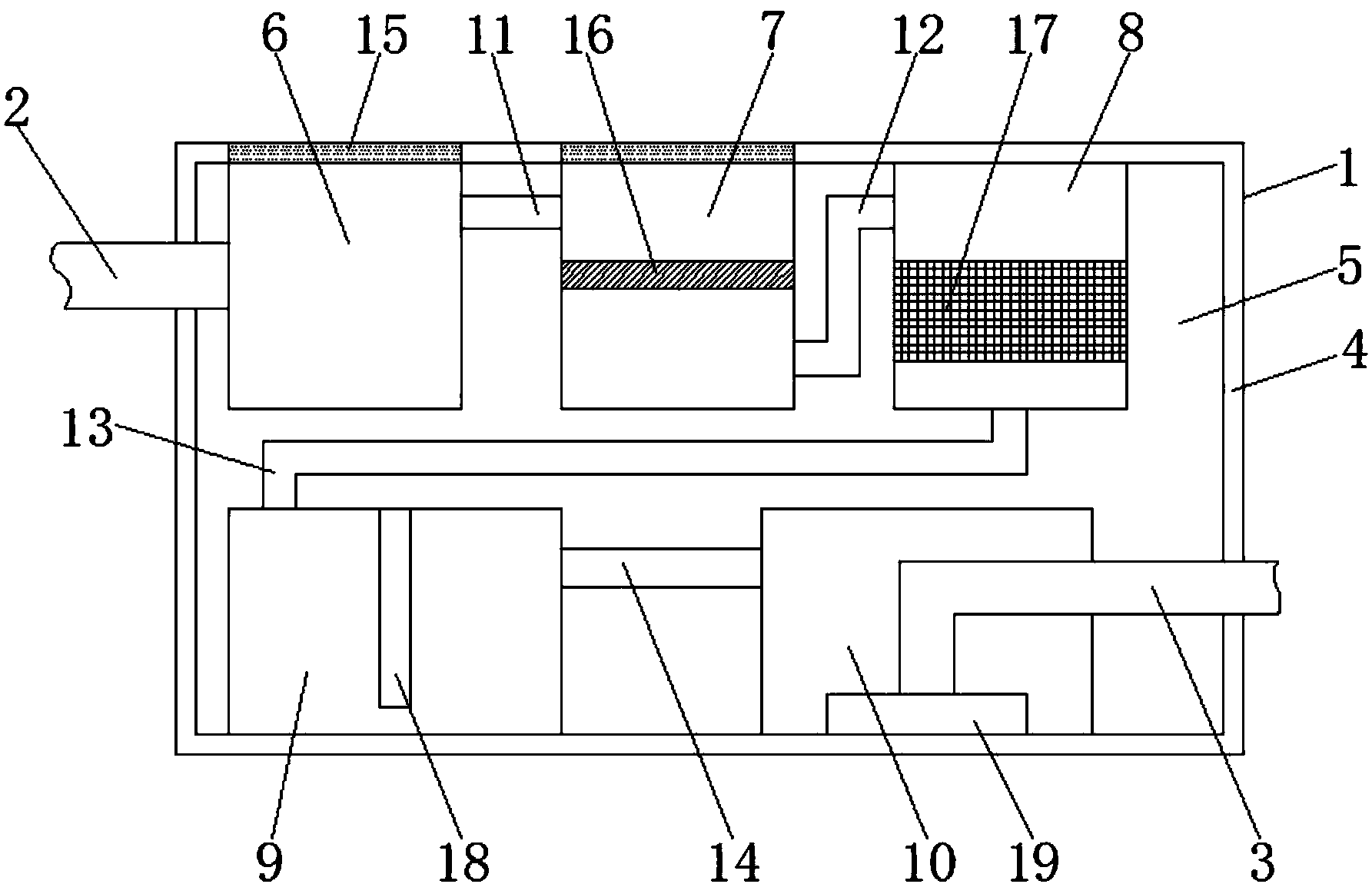

摘要附图
权利要求书
1.一种小型家用污水处理装置，包括污水处理装置本体(1)，其特征在于：所述污水处理装置本体(1)的内侧设有内壳体(4)，所述内壳体(4)的内部开设有污水净化处理室(5)，所述污水净化处理室(5)的内部固定连接有污水沉淀箱(6)，所述污水净化处理室(5)的内部固定连接有污水过滤箱(7)，所述污水净化处理室(5)的内部固定连接有污水生物净化箱(8)，所述污水净化处理室(5)的内部固定连接有污水消毒箱(9)，所述污水净化处理室(5)的内部固定连接有水源吸附净化箱(10)，所述污水沉淀箱(6)的左侧固定连通有污水入口管(2)，所述污水入口管(2)的左侧贯穿内壳体(4)并延伸至污水处理装置本体(1)的外侧，所述污水沉淀箱(6)的右侧固定连通有第一连接水管(11)，所述第一连接水管(11)的另一端与污水过滤箱(7)的左侧固定连通，所述污水过滤箱(7)的右侧固定连通有第二连接水管(12)，所述第二连接水管(12)的另一端固定连通有污水生物净化箱(8)，所述污水生物净化箱(8)的底部固定连通有第三连接水管(13)，所述第三连接水管(13)的另一端与污水消毒箱(9)的顶部固定连通，所述污水消毒箱(9)的右侧固定连通有第四连接水管(14)，所述第四连接水管(14)的另一端与水源吸附净化箱(10)的左侧固定连通，所述水源吸附净化箱(10)的内部固定安装有水泵(19)，所述水泵(19)的顶部固定连通有水源出口管(3)，所述水管出口管(3)的另一端贯穿水源吸附净化箱(10)和内壳体(4)并延伸至污水处理装置本体(1)的外侧。
2.根据权利要求1所述的一种小型家用污水处理装置，其特征在于：所述污水过滤箱(7)位于污水沉淀箱(6)的右侧，所述污水生物净化箱(8)位于污水过滤箱(7)的右侧，所述污水消毒箱(9)位于污水沉淀箱(6)的下方，所述水源吸附净化箱(10)位于污水生物净化箱(8)的下方。
3.根据权利要求1所述的一种小型家用污水处理装置，其特征在于：所述污水沉淀箱(6)、污水过滤箱(7)和污水生物净化箱(8)的形状大小均相等，所述污水消毒箱(9)和水源吸附净化箱(10)的形状大小相等。
4.根据权利要求1所述的一种小型家用污水处理装置，其特征在于：所述污水沉淀箱(6)和污水过滤箱(7)的顶部均设有透明箱盖(15)，所述污水过滤箱(7)的内部固定连接有过滤板(16)，所述污水生物净化箱(8)的内部固定连接有生物净化膜(17)，所述污水消毒箱(9)的内部固定连接有挡板(18)。
5.根据权利要求1所述的一种小型家用污水处理装置，其特征在于：所述污水消毒箱(9)的内部添加有消毒剂，所述水源吸附净化箱(10)的内部设有活性炭。
说明书
一种小型家用污水处理装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种小型家用污水处理装置。
背景技术
污水处理是指为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。
现有的家用污水得不到及时的处理，会进行污水的排放，污水的排放会造成生态环境的破坏，会影响环境质量，污染植被和水源，严重影响居民的正常生活。
实用新型内容
本实用新型的目的在于提供一种小型家用污水处理装置，具备可持续净化的优点，解决了现有生活污水得不到及时的处理容易造成生态环境破坏的问题。
为实现上述目的，本实用新型提供如下技术方案：一种小型家用污水处理装置，包括污水处理装置本体，所述污水处理装置本体的内侧设有内壳体，所述内壳体的内部开设有污水净化处理室，所述污水净化处理室的内部固定连接有污水沉淀箱，所述污水净化处理室的内部固定连接有污水过滤箱，所述污水净化处理室的内部固定连接有污水生物净化箱，所述污水净化处理室的内部固定连接有污水消毒箱，所述污水净化处理室的内部固定连接有水源吸附净化箱，所述污水沉淀箱的左侧固定连通有污水入口管，所述污水入口管的左侧贯穿内壳体并延伸至污水处理装置本体的外侧，所述污水沉淀箱的右侧固定连通有第一连接水管，所述第一连接水管的另一端与污水过滤箱的左侧固定连通，所述污水过滤箱的右侧固定连通有第二连接水管，所述第二连接水管的另一端固定连通有污水生物净化箱，所述污水生物净化箱的底部固定连通有第三连接水管，所述第三连接水管的另一端与污水消毒箱的顶部固定连通，所述污水消毒箱的右侧固定连通有第四连接水管，所述第四连接水管的另一端与水源吸附净化箱的左侧固定连通，所述水源吸附净化箱的内部固定安装有水泵，所述水泵的顶部固定连通有水源出口管，所述水管出口管的另一端贯穿水源吸附净化箱和内壳体并延伸至污水处理装置本体的外侧。
优选的，所述污水过滤箱位于污水沉淀箱的右侧，所述污水生物净化箱位于污水过滤箱的右侧，所述污水消毒箱位于污水沉淀箱的下方，所述水源吸附净化箱位于污水生物净化箱的下方。
优选的，所述污水沉淀箱、污水过滤箱和污水生物净化箱的形状大小均相等，所述污水消毒箱和水源吸附净化箱的形状大小相等。
优选的，所述污水沉淀箱和污水过滤箱的顶部均设有透明箱盖，所述污水过滤箱的内部固定连接有过滤板，所述污水生物净化箱的内部固定连接有生物净化膜，所述污水消毒箱的内部固定连接有挡板。
优选的，所述污水消毒箱的内部添加有消毒剂，所述水源吸附净化箱的内部设有活性炭。
与现有技术相比，本实用新型的有益效果如下：
本实用新型通过设置污水处理装本体对生活污水进行净化，生活污水通过污水入口管进入到污水处理装置本体内，污水通过沉淀、过滤、净化、消毒和吸附等五项操作，实现对生活污水的净化处理，该污水处理装置本体可进行污水的持续净化，从而实现对生活污水进行处理，降低生活污水的排放，达到了可持续净化的优点，从而有效的解决了现有生活污水得不到及时的处理容易造成生态环境破坏的问题。
