申请日2017.02.09
公开(公告)日2017.09.05
IPC分类号C02F9/14; C02F103/36
摘要
本实用新型属于废水处理技术领域，尤其涉及草铵膦生产过程中废液的处理。包括通过管道依次连接的生物吸附池、预处理池、反应池、氧化池、圆管式膜过滤器和水池;所述生物吸附池立体空间内至少设有一层水草;所述预处理池设有回转式细格栅除污机;所述反应池设有药物添加口;所述氧化池内设有好氧微生物;所述圆管式膜过滤器与反应池之间还设有回流管道。本实用新型能够有效地将废液中的金属和化学物质回收，避免直接排放污染环境和资源浪费;并不产生二次污染。

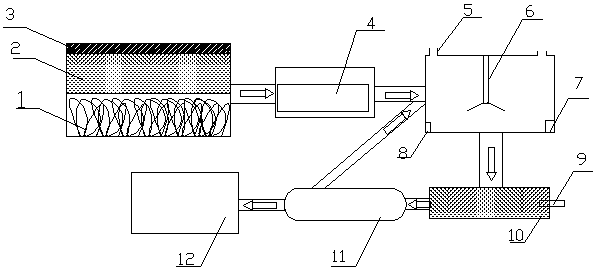

摘要附图
权利要求书
1.一种草铵膦生产废水处理系统，其特征在于，包括通过管道依次连接的生物吸附池、预处理池、反应池、氧化池、圆管式膜过滤器和水池;所述生物吸附池立体空间内至少设有一层水草;所述预处理池设有回转式细格栅除污机;所述反应池设有药物添加口;所述氧化池内设有好氧微生物;所述圆管式膜过滤器与反应池之间还设有回流管道。
2.根据权利要求1所述的草铵膦生产废水处理系统，其特征在于，所述圆管式膜过滤器的技术指标：膜表面流速为 2-8米/秒 ;所能处理的固体浓度以固体重量与浓缩器处理后的废水重量比值计为：0.03% -14%。
3.根据权利要求1所述的草铵膦生产废水处理系统，其特征在于，所述生物吸附池内水面植有叶片浮在水面上的香蕉草;中间水层植有不在水底扎根、根部垂直于水中的槐叶萍;池底设有水草种植板，种植板上植有金鱼草。
4.根据权利要求1所述的草铵膦生产废水处理系统，其特征在于，所述反应池顶部设有搅拌杆，搅拌杆连接搅拌叶片。
5.根据权利要求1所述的草铵膦生产废水处理系统，其特征在于，所述反应池底部设有刮泥机和出泥口。
6.根据权利要求1所述的草铵膦生产废水处理系统，其特征在于，所述好氧微生物包括醋酸菌。
7.根据权利要求6所述的草铵膦生产废水处理系统，其特征在于，所述氧化池设有pH检测仪。
说明书
一种草铵膦生产废水处理系统
技术领域
本发明属于废水处理技术领域，尤其涉及草铵膦生产过程中废液的处理。
背景技术
草铵膦除草剂是谷氨酰胺合成抑制剂，为非选择性触杀除草剂，以1~2kg/ha(glufosinate ammonium)防除单子叶和双子叶杂草，在叶子内转移，但不能转移到别处，谷氨酰胺合成受抑制后，导致铵离子累积，光合层被破坏。可用于果园、葡萄园、非耕地防除一年生和多年生双子叶植物。
草铵膦作为除草剂效果显著，需求量也越来越大，但草铵膦生产过程中产生的废水中含有丰富的镁、磷等资源,直接作为废水排放既污染环境也会造成资源浪费。在废水回收处理时，处理不当更容易产生二次污染。
实用新型内容
针对上述现有技术的不足，本实用新型目的在于提供一种能够有效回收草铵膦生产废液中的镁、磷等资源，并不产生二次污染的系统。
为了实现上述目标，本实用新型提供一种草铵膦生产废水处理系统，包括通过管道依次连接的生物吸附池、预处理池、反应池、氧化池、圆管式膜过滤器和水池;所述生物吸附池立体空间内至少设有一层水草;所述预处理池设有回转式细格栅除污机;所述反应池设有药物添加口;所述氧化池内设有好氧微生物;所述圆管式膜过滤器与反应池之间还设有回流管道。
作为优选，所述圆管式膜过滤器的技术指标：膜表面流速为 2-8米/秒 ;所能处理的固体浓度以固体重量与浓缩器处理后的废水重量比值计为：0.03% -14%。
作为优选，所述生物吸附池内水面植有叶片浮在水面上的香蕉草;中间水层植有不在水底扎根、根部垂直于水中的槐叶萍;池底设有水草种植板，种植板上植有金鱼草。
作为优选，所述反应池顶部设有搅拌杆，搅拌杆连接搅拌叶片。
作为优选，所述反应池底部设有刮泥机和出泥口。
作为优选，所述好氧微生物包括醋酸菌。
作为优选，所述氧化池设有pH检测仪。
与现有技术相比，本实用新型的优点和有益效果在于：
草铵膦制备过程中产生的废水中含有大量镁、膦等资源，本实用新型能够有效地将其回收，避免直接排放污染环境和资源浪费;并不产生二次污染。
