申请日2017.03.15
公开(公告)日2017.05.31
IPC分类号C02F3/32; C02F3/10; C02F3/12
摘要
本发明公开了一种挂壁式植物微生物污水深度净化处理装置，涉及污水处理设备技术领域，包括净化设备本体，所述立式微动力自循环高效污水处理设备包括处理设备本体，处理设备本体上设有出水口，所述净化设备本体设于处理设备本体外圈，位于出水口下方的位置。所述处理设备本体外圈设置有一圈深度净化装置，所述净化设备本体包括PVC植物盘，所述PVC植物盘包括PVC栽培管、植物和生物滤料，所述生物滤料填充在PVC植物盘内部，所述PVC植物盘内设有植物，本发明提供了一种结构稳定、灵活、可调整且利用率高的挂壁式植物微生物污水深度净化处理装置。

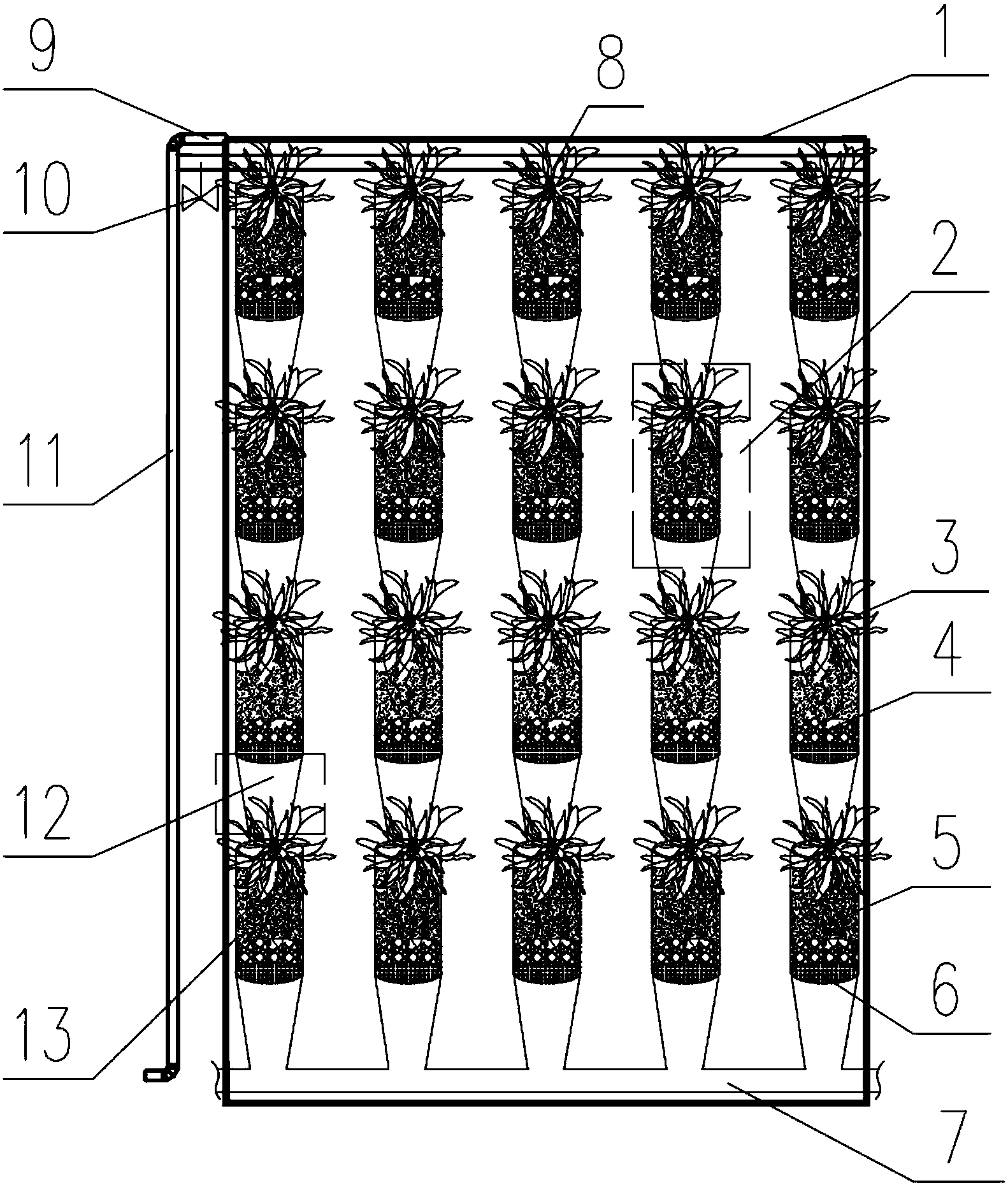

摘要附图
权利要求书
1.一种挂壁式植物微生物污水深度净化处理装置，包括净化设备本体和处理设备本体，净化设备本体设置在处理设备本体外围，其特征在于，所述处理设备本体上设有出水口，出水口连接有出水管，所述净化设备本体设于处理设备本体外围位于出水管下方，所述净化设备本体包括多个PVC植物盘，PVC植物盘在处理设备本体外围呈矩形矩阵排列，PVC植物盘底部设有通孔。
2.根据权利要求1所述的一种挂壁式植物微生物污水深度净化处理装置，其特征在于：所述PVC植物盘包括PVC栽培管、植物和生物滤料，所述生物滤料填充在PVC栽培管内部，植物栽种在PVC栽培管内。
3.根据权利要求2所述的一种挂壁式植物微生物污水深度净化处理装置，其特征在于：所述植物为水生植物。
4.根据权利要求2所述的一种挂壁式植物微生物污水深度净化处理装置，其特征在于：生物滤料采用陶粒或生活污泥。
5.根据权利要求1所述的一种挂壁式植物微生物污水深度净化处理装置，其特征在于：所述处理设备本体外围底部设置有排水槽，所述净化设备本体设置在排水槽上方。
6.根据权利要求1所述的一种挂壁式植物微生物污水深度净化处理装置，其特征在于：所述净化设备上设置与处理设备本体对应的位置的挂钩，用以将净化设备固定于处理设备本体。
7.根据权利要求1所述的一种挂壁式植物微生物污水深度净化处理装置，其特征在于：所述出水管横向设置，其底部设有多个滴滤口，出水管处设有净化设备进水阀门。
8.根据权利要求1所述的一种挂壁式植物微生物污水深度净化处理装置，其特征在于：所述PVC植物盘在同列的PVC植物盘中间设有空气接触区。
说明书
一种挂壁式植物微生物污水深度净化处理装置
技术领域
本发明涉及污水处理设备技术领域，具体涉及一种挂壁式植物微生物污水深度净化处理装置。
背景技术：
污水处理通常由物理法、化学法、物理化学法和生物化学法四大系列构成，大都是由两种或两种以上的方法才可能完成整个污水处理过程，其设备均以建筑构造物为主，机电设备为辅的单元单体为主，存在着占地面积大，投资高，运行费用高，抗负荷能力差，反应效率低、管理较落后、设备效率低下的问题。目前对污水的处理一直沿用一条大同小异的工艺路线，如传统活性污泥法，发展到A/O工艺和AAO工艺，实质是增加了厌(缺)氧生物处理和厌(缺)氧池，传统AAO或倒置AAO设备，其厌氧区、缺氧区、好氧区是躺式布置(可以理解为厌氧区、缺氧区、好氧区均占用水平面积)，并且各区需加扰动(或搅拌)装置，以使淤泥不沉积，占地面积较大且耗能较高，因此产生了立式微动力自循环高效污水处理设备。
但是，现有的立式微动力自循环高效污水处理设备处理后的污水往往直接排放，利用率较低，且目前的垂直植物栽培技术，其灌溉大都使用的是洁净的自来水，忽视生活污水不仅可提供植物生长所需的水分，还能提供植物生长所需要的营养成份，因此，设计出一种能够解决以上问题的挂壁式植物微生物污水深度净化处理装置成为了亟待解决的问题。
发明内容
本发明的目的在于提供一种挂壁式植物微生物污水深度净化处理装置，以解决现有技术中导致的上述多项缺陷。
一种挂壁式植物微生物污水深度净化处理装置，包括净化设备本体和处理设备本体，净化设备本体设置在处理设备本体外围，所述处理设备本体上设有出水口，出水口连接有出水管，所述净化设备本体设于处理设备本体外围位于出水管下方，所述净化设备本体包括多个PVC植物盘，PVC植物盘在处理设备本体外围呈矩形矩阵排列，PVC植物盘底部设有通孔。
优选的，所述PVC植物盘包括PVC栽培管、植物和生物滤料，所述生物滤料填充在PVC栽培管内部，植物栽种在PVC栽培管内。
优选的，所述植物为水生植物。
优选的，生物滤料采用陶粒或生活污泥。
优选的，所述处理设备本体外围底部设置有排水槽，所述净化设备本体设置在排水槽上方。
优选的，所述净化设备上设置与处理设备本体对应的位置的挂钩，用以将净化设备固定于处理设备本体。
优选的，所述出水管横向设置，其底部设有多个滴滤口，出水管处设有净化设备进水阀门。
优选的，所述PVC植物盘在同列的PVC植物盘中间设有空气接触区
本发明的优点在于：该种挂壁式植物微生物污水深度净化处理装置，PVC植物盘，上通下漏，下方PVC植物盘位于上方PVC植物盘的正下方，可接收上方PVC植物盘滴落的水并吸收水中的养分，PVC植物盘的数量可根据使用需要进行调整，结构稳定合理的同时利用率较高。
