摘要
本实用新型公开了一种环境科学研究用污水采集装置，包括支架，所述支架一侧设有管夹，所述管夹内侧设有收集瓶，所述收集瓶内侧嵌有瓶胆，所述收集瓶一侧设有高度刻度，所述收集瓶一端设有与瓶胆相匹配的瓶塞，所述瓶塞上端一侧贯穿连接有加药管，所述加药管一端嵌有密封块，所述加药管一侧设有气管，所述气管贯穿连接于瓶塞，所述支架一端设有底板，所述底板一侧设有与瓶胆相匹配的密封垫，所述支架一侧设有夹紧机构，一种环境科学研究用污水采集装置，通过将污水收集瓶分体式设置，可以方便收集瓶直接截取污水，能够收集到完整的污水分层层面，可以让技术人员更清晰的了解当前的污水分布状况，能够更好的制定出污水处理方案。

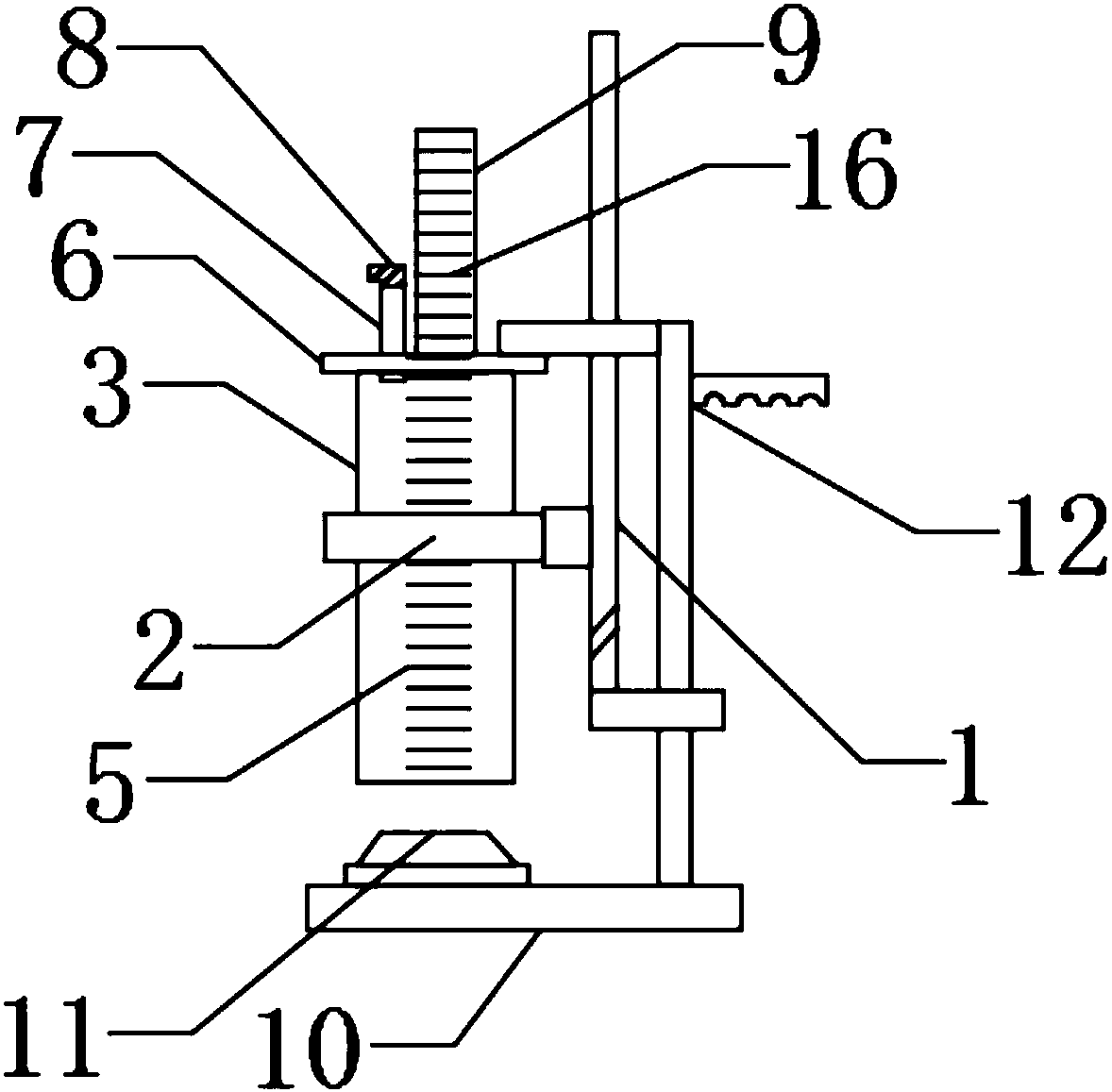

摘要附图
权利要求书
1.一种环境科学研究用污水采集装置，包括支架(1)，其特征在于：所述支架(1)一侧设有管夹(2)，所述管夹(2)内侧设有收集瓶(3)，所述收集瓶(3)内侧嵌有瓶胆(4)，所述收集瓶(3)一侧设有高度刻度(5)，所述收集瓶(3)一端设有与瓶胆(4)相匹配的瓶塞(6)，所述瓶塞(6)上端一侧贯穿连接有加药管(7)，所述加药管(7)一端嵌有密封块(8)，所述加药管(7)一侧设有气管(9)，所述气管(9)贯穿连接于瓶塞(6)，所述支架(1)一端设有底板(10)，所述底板(10)一侧设有与瓶胆(4)相匹配的密封垫(11)，所述支架(1)一侧设有夹紧机构(12)。
2.根据权利要求1所述的一种环境科学研究用污水采集装置，其特征在于：所述管夹(2)包括夹板(13)和夹片(14)，所述夹板(13)通过螺栓固定连接于支架(1)。
3.根据权利要求2所述的一种环境科学研究用污水采集装置，其特征在于：所述夹片(14)一端铰接于夹板(13)，所述夹板(13)和夹片(14)之间设有防滑垫(15)。
4.根据权利要求1所述的一种环境科学研究用污水采集装置，其特征在于：所述气管(9)一侧设有与高度刻度(5)相匹配的刻度(16)，所述气管(9)一侧固定连接于支架(1)。
5.根据权利要求1所述的一种环境科学研究用污水采集装置，其特征在于：所述夹紧机构(12)包括转向杆(17)和压紧杆(18)，所述压紧杆(18)位于收集瓶(3)上端一侧，所述转向杆(17)一端固定连接于底板(10)，所述转向杆(17)贯穿连接于支架(1)。
6.根据权利要求5所述的一种环境科学研究用污水采集装置，其特征在于：所述转向杆(17)一端设有把手(19)，所述转向杆(17)一侧设有限位块(20)。
说明书
一种环境科学研究用污水采集装置
【技术领域】
本实用新型涉及一种污水处理装置，特别涉及一种环境科学研究用污水采集装置。
【背景技术】
随着社会不断的发展进步，生活污水及工业废水越来越多，从而环境监控变得尤为重要，然而目前最常见的环境监测就是通过对排放的污水进行取样，化验，从而确认是否达到排放标准。现在大部分的江河湖泊都受到一定程度的污染，因此需要定期对其中的水质进行检测。
目前最常见的采样方式为采样人员通过采样器进行采样，现在常用的污水采样器一部分采用高蠕动泵，并利用混合式步进机驱动，结构复杂，制作成本高，另一部分就是利用普通的瓶子装取水样，但是不能控制采集量，使用不方便，现在收集的污水样品，污水内部层面都混合在一起，不方便区分。
【实用新型内容】
本实用新型的主要目的在于提供一种环境科学研究用污水采集装置，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型采取的技术方案为：
一种环境科学研究用污水采集装置，包括支架，所述支架一侧设有管夹，所述管夹内侧设有收集瓶，所述收集瓶内侧嵌有瓶胆，所述收集瓶一侧设有高度刻度，所述收集瓶一端设有与瓶胆相匹配的瓶塞，所述瓶塞上端一侧贯穿连接有加药管，所述加药管一端嵌有密封块，所述加药管一侧设有气管，所述气管贯穿连接于瓶塞，所述支架一端设有底板，所述底板一侧设有与瓶胆相匹配的密封垫，所述支架一侧设有夹紧机构。
进一步地，所述管夹包括夹板和夹片，所述夹板通过螺栓固定连接于支架。
进一步地，所述夹片一端铰接于夹板，所述夹板和夹片之间设有防滑垫。
进一步地，所述气管一侧设有与高度刻度相匹配的刻度，所述气管一侧固定连接于支架。
进一步地，所述夹紧机构包括转向杆和压紧杆，所述压紧杆位于收集瓶上端一侧，所述转向杆一端固定连接于底板，所述转向杆贯穿连接于支架。
进一步的，所述转向杆一端设有把手，所述转向杆一侧设有限位块。
与现有技术相比，本实用新型具有如下有益效果：一种环境科学研究用污水采集装置，通过将污水收集瓶分体式设置，可以方便收集瓶直接截取污水，能够收集到完整的污水分层层面，不会使污水内部分层相互混合，方便后续观察检测，可以让技术人员更清晰的了解当前的污水分布状况，能够更好的制定出污水处理方案。
