申请日2017.02.28
公开(公告)日2017.09.19
IPC分类号E03B1/04; E03C1/12; E03F5/10; E03F5/14
摘要
本实用新型涉及一种洗车场废水利用装置。这种装置包括洗车位、洗手间、用于为废水过滤除臭杀菌的过滤池、用于储水的蓄水池及用于将蓄水池的水抽出的水泵，洗车位的废水以及洗手间的洗手盆废水经过过滤池处理后流入蓄水池中，水泵的输入管连通蓄水池，水泵的输出管连通洗车位的水龙头以及连通洗手间的冲水管。本实用新型在洗车场将洗车废水和洗手废水经过过滤除臭杀菌后可重复进行洗车和洗手间冲水，将洗车场可产生的废水充分处理后进行循环利用，提高了废水资源的利用率，减少了浪费，对水资源保护有益同时也降低了洗车场的使用成本。
权利要求书
1.一种洗车场废水利用装置，其特征在于，其包括洗车位、洗手间、用于为废水过滤除臭杀菌的过滤池、用于储水的蓄水池及用于将蓄水池的水抽出的水泵，所述洗车位的废水以及洗手间的洗手盆废水经过过滤池处理后流入蓄水池中，所述水泵的输入管连通蓄水池，所述水泵的输出管连通洗车位的水龙头以及连通洗手间的冲水管。
2.如权利要求1所述的洗车场废水利用装置，其特征在于，所述洗车位的地面为网板，所述网板下方挖空形成沉沙池，所述沉沙池连通于所述过滤池。
3.如权利要求2所述的洗车场废水利用装置，其特征在于，所述沉沙池的深度为20cm。
4.如权利要求1所述的洗车场废水利用装置，其特征在于，所述过滤池设有两个进水口和一个出水口，两个进水口分别连通洗车位和洗手间的洗手盆排水管;所述出水口连通蓄水池。
5.如权利要求4所述的洗车场废水利用装置，其特征在于，所述过滤池内从进水口往出水口方向上依次设置一层过滤网、两层过滤棉和一层除臭杀菌过滤件。
6.如权利要求4所述的洗车场废水利用装置，其特征在于，所述过滤池还设有一个排水口，所述排水口的高度大于所述出水口的高度。
7.如权利要求4所述的洗车场废水利用装置，其特征在于，所述蓄水池上设有一个排水口，所述排水口的高度大于所述过滤池的出水口的高度。
8.如权利要求1所述的洗车场废水利用装置，其特征在于，所述洗手间分为男洗手间和女洗手间，所述冲水管连通小便器和蹲便器。
说明书
一种洗车场废水利用装置
技术领域
本实用新型涉及洗车场，尤其涉及一种洗车场废水利用装置。
背景技术
随着社会的进步，汽车的拥有量每年在不断地增长，对应的汽车服务业也随之强劲增长，其中洗车服务便是其中之一。洗车服务一般在洗车场/房进行，每次洗车都需要使用较多的自来水进行清洗。一般的洗车场会让洗车废水直接流到地面上蒸发掉，或者将洗车废水引导至市政下水道排出，其用水量极多，对水资源造成较大浪费。而某些洗车房通过将洗车空间限制在一个空间内，将洗车废水直接回收用于冲洗厕所，对废水资源的利用依然不够彻底，有待改进。
实用新型内容
本实用新型的目的在于为克服现有技术的缺陷，而提供一种洗车场废水利用装置，以增强废水资源利用，减少浪费。
为实现上述目的，本实用新型采用以下技术方案：

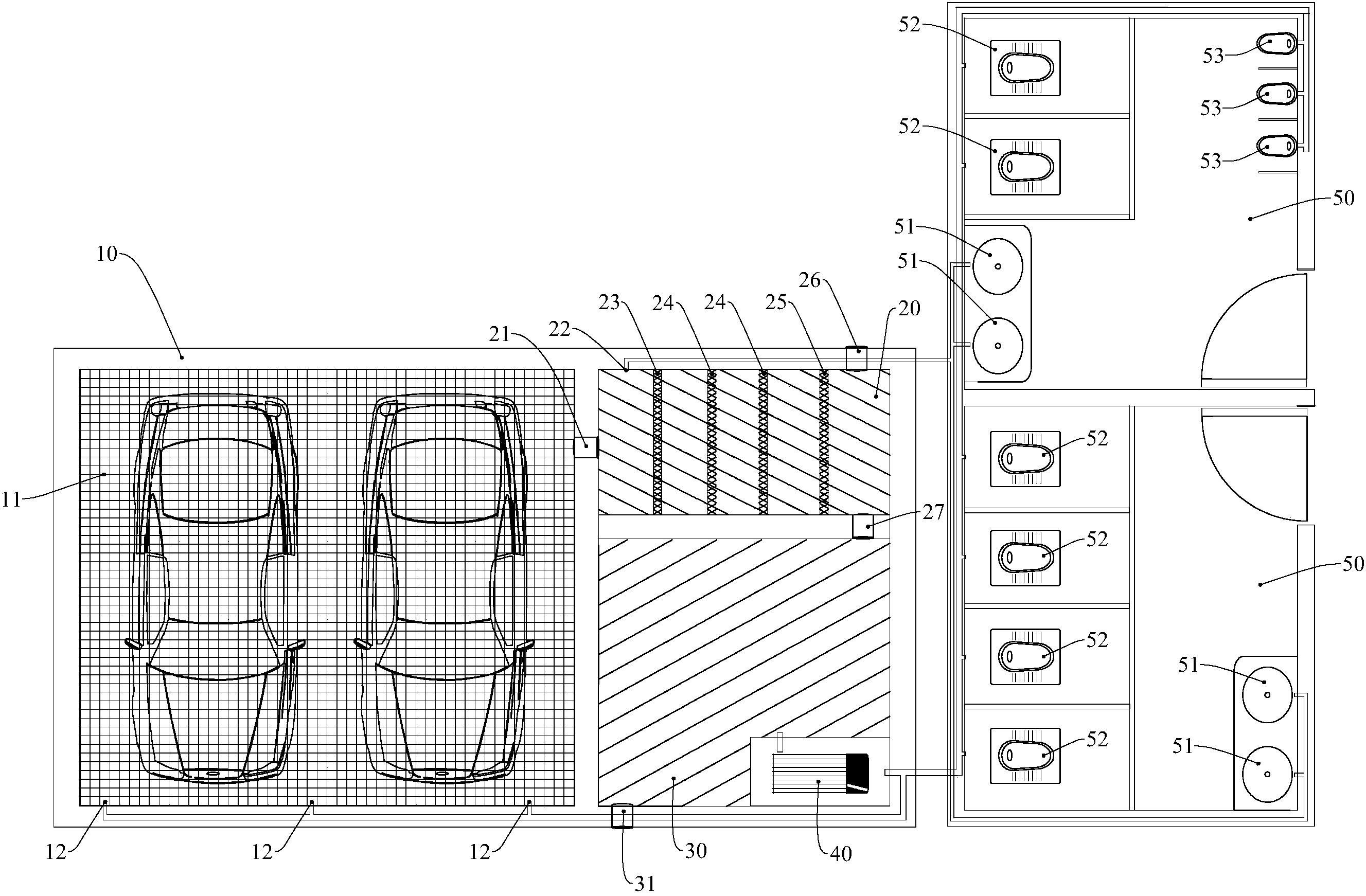

一种洗车场废水利用装置，其包括洗车位、洗手间、用于为废水过滤除臭杀菌的过滤池、用于储水的蓄水池及用于将蓄水池的水抽出的水泵，洗车位的废水以及洗手间的洗手盆废水经过过滤池处理后流入蓄水池中，水泵的输入管连通蓄水池，水泵的输出管连通洗车位的水龙头以及连通洗手间的冲水管。
进一步地，洗车位的地面为网板，网板下方挖空形成沉沙池，沉沙池连通于过滤池。
进一步地，沉沙池的深度为20cm。
进一步地，过滤池设有两个进水口和一个出水口，两个进水口分别连通洗车位和洗手间的洗手盆排水口;出水口连通蓄水池。
进一步地，过滤池内从进水口往出水口方向上依次设置一层过滤网、两层过滤棉和一层除臭杀菌过滤件。
进一步地，过滤池还设有一个排水口，排水口的高度大于出水口的高度。
进一步地，蓄水池上设有一个排水口，排水口的高度大于过滤池的出水口的高度。
进一步地，洗手间分为男洗手间和女洗手间，冲水管连通小便器和蹲便器。
本实用新型与现有技术相比的有益效果是：
本实用新型在洗车场将洗车废水和洗手废水经过过滤除臭杀菌后可重复进行洗车和洗手间冲水，将洗车场可产生的废水充分处理后进行循环利用，提高了废水资源的利用率，减少了浪费，对水资源保护有益同时也降低了洗车场的使用成本。
