申请日2017.03.23
公开(公告)日2017.08.08
IPC分类号A45D19/00; F24H4/02; F25B30/06; F24H9/16; B01D29/11; B01D29/58
摘要
本发明涉及美容美发装置的技术领域，具体是一种废水热能回收利用的美发床，包括洗涤盆、一级过滤器、连接管、二级过滤器、出水管、热水器和床体，洗涤盆设置在床体前端，洗涤盆处安装有花洒，所述的一级过滤器安装在洗涤盆的出水口处，一级过滤器的出水口通过连接管与二级过滤器的进水口管连接，二级过滤器的出水口管通过出水管连接有废水中转箱;热水器安装在床体内，热水器利用废水中转箱中废水的热量对自来水进行预热后，再进行加热，加热后的热水输送到花洒处。本发明结构简单，设置巧妙，热效率高，且工作稳定，能持续提供热自来水，充分吸收利用废水中的热能，当外界温度过低时，也能保证一定的热效率的废水热能回收利用的美发床。
权利要求书
1.一种废水热能回收利用的美发床，包括洗涤盆(1)、一级过滤器(2)、连接管(3)、二级过滤器(4)、出水管(7)、热水器和床体(31)，洗涤盆(1)设置在床体(31)前端，洗涤盆(1)处安装有花洒(32)，其特征在于：所述的一级过滤器(2)安装在洗涤盆(1)的出水口处，一级过滤器(2)的出水口通过连接管(3)与二级过滤器(5)的进水口管(46)连接，二级过滤器(4)的出水口管(44)通过出水管(7)连接有废水中转箱(6);热水器安装在床体(31)内，热水器利用废水中转箱(6)中废水的热量对自来水进行预热后，再进行加热，加热后的热水输送到花洒(32)处。
2.根据权利要求1所述的废水热能回收利用的美发床，其特征在于：所述的热水器为热泵式热水器，包括预热箱(15)、热泵冷凝箱(20)、压缩机(25)和蒸发箱(27)，预热箱(15)内的自来水预热盘管(14)上端连接有自来水进水管(29)，自来水预热盘管(14)的下端通过温水连接管(13)与热泵冷凝箱(20)的下端连接，热泵冷凝箱(20)的上端通过热水出口管(23)连接有花洒(32)，热泵冷凝箱(20)内的冷凝管(21)上端通过冷凝连接管(24)和压缩机(25)与蒸发箱(27)内的蒸发管(26)的上端连接，蒸发管(26)的下端通过蒸发连接管(18)和节流元件(19)与冷凝管(21)下端连接，蒸发箱(27)的上端通过温废水连接管(28)与预热箱(15)的上端连接，预热箱(15)的下端通过废水管(9)和水泵(11)与废水中转箱(6)连接;废水中转箱(6)与水泵(11)之间的废水管(9)上安装有空心浮球密闭装置(10)，空心浮球密闭装置(10)通过虹吸破坏管(12)与冷废水出水管(16)连接;所述的空心浮球密闭装置(10)，包括水平放置的三通(52)和竖直放置的三通(53)，水平放置的三通(52)安装在 废水管(9)上，水平放置的三通(52)竖直方向的管与竖直放置的三通(53)的下端连接，竖直放置的三通(53)的上端安装有探针(55)，竖直放置的三通(53)的空腔(56)内放置有空心浮球(54)，竖直放置的三通(53)水平方向的管与虹吸破坏管(12)连接;所述的热泵冷凝箱(20)内安装有温度传感器(22);所述的废水中转箱(6)内安装有水位传感器(8)，废水中转箱(6)底部连通有排水管，排水管上安装有电磁阀(4);温度传感器(22)和水位传感器(8)分别通过线路与控制器(17)连接，控制器(17)还分别通过线路与电磁阀(4)、水泵(11)、安装在空心浮球密闭装置(10)上的探针(55)和压缩机(25)连接。
3.根据权利要求1所述的废水热能回收利用的美发床，其特征在于：所述的一级过滤器(2)，包括上部设有开口、底部设有出水口的壳体(33)，所述壳体(33)的上部外侧与下固定件(34)连接，在所述壳体(33)内设有滤筒(39)，所述滤筒(39)进水口部与上固定件(35)连接，所述上固定件(35)与下固定件(34)螺纹连接;在所述滤筒(39)内设置有滤袋(40)，所述滤袋(40)进水口部套在设有卡槽的下卡件(37)的外壁，所述下卡件(37)的卡槽与上卡件(36)的卡销活动连接，所述上卡件(36)的进水口部具有凸缘，所述凸缘压接在所述上固定件(35)相应的承接台上;在上固定件(34)与洗涤盆(1)出水口边缘以及下固定件(34)与洗涤盆(1)出水口边缘之间均设置有胶垫(38)。
4.根据权利要求1所述的废水热能回收利用的美发床，其特征在于：所述的二级过滤器(4)，包括过滤壳体盖(41)、过滤壳体(42)和过滤网(43)，所述的过滤壳体(42)呈中空的筒状，过滤壳体(42)的下部设置有进水口管(46)，进水口管(46)与过滤壳体(42)的内腔连通，过滤壳体(42)上设置有出水口管(44)，出水口管(44)也与过滤壳体(42)的内腔连通，过滤壳体(42)的内腔设置有两条过滤网卡槽(45)，过滤网(43)通过过滤网卡槽(45)安装在过滤壳体(42)内，过滤网(43)将出水口管(44)和进水口管(46)在过滤壳体(42)的内腔分隔;过滤壳体盖(41)通过螺纹连接安装在过滤壳体(42)的过滤网(44)安装进出口处，并将过滤网(43)限位在过滤壳体(42)内。
5.根据权利要求3所述的废水热能回收利用的美发床，其特征在于：两条过滤网卡槽(45)的中心线与过滤壳体(42)内腔的竖向中心线呈25-35度角。
6.根据权利要求3所述的废水热能回收利用的美发床，其特征在于：所述的过滤网(43)，包括拉耳(47)、滤网架(49)和滤网(50)，所述的滤网(50)安装在滤网架(49)上，滤网架(49)的伸入过滤壳体(42)端设置有内挡板(51)，滤网架(49)的另一端设置有外挡板(48)，外挡板(48)上设置有拉耳(47)。
7.根据权利要求2所述的废水热能回收利用的美发床，其特征在于：所述的壳体(33)为工程塑料壳体，所述的滤筒(39)为不锈钢网滤筒;所述的滤袋(40)为无纺布滤袋。
8.根据权利要求1所述的废水热能回收利用的美发床，其特征在于：所述的自来水进水管(29)上安装有减压阀(30)，减压阀(30)的减压口与虹吸破坏管(12)连接。
说明书
废水热能回收利用的美发床
技术领域
本发明涉及美容美发装置的技术领域，具体是一种废水热能回收利用的美发床。
背景技术
目前在美容、美发行业中美发师对人们的头发进行洗涤和护理时，普遍使用美发床;普通的美发床一般是由床体和固定连接在床体前部的洗涤盆构成;在洗涤盆上设置有排水口，排水口与出水管相连接;一般在洗涤盆上方或者侧旁设置有喷淋头，喷淋头与一个同时与冷、热水管相连接的转阀相连接;转阀中的热水管与热水器连接，热水器在一般的美发所或发廊通常采用热效率较低，能耗较大且安全性差的燃气热水器或电加热器，且在洗发时，从喷淋头喷出的热水经过美发后就直接通过出水管排走，这部分热水的余热没有得到充分的回收利用，白白地浪费掉，造成美容、美发行业能源消耗增多和成本的提高。
发明内容
本发明的目的是提供一种结构简单，设置巧妙，热效率高，且工作稳定，能持续提供热自来水，充分吸收利用废水中的热能，当外界温度过低时，也能保证一定的热效率的废水热能回收利用的美发床。
本发明采用的技术方案为：
一种废水热能回收利用的美发床，包括洗涤盆、一级过滤器、连接管、二级过滤器、出水管、热水器和床体，洗涤盆设置在床体前端，洗涤盆处安装有花洒，所述的一级过滤器安装在洗涤盆的出水口处，一级过滤器的出水口通过连接管与二级过滤器的进水口管连接，二级过滤器的出水口管通过出水管连接有废水中转箱;热水器安装在床体内，热水器利用废水中转箱中废水的热量对自来水进行预热后，再进行加热，加热后的热水输送到花洒处。

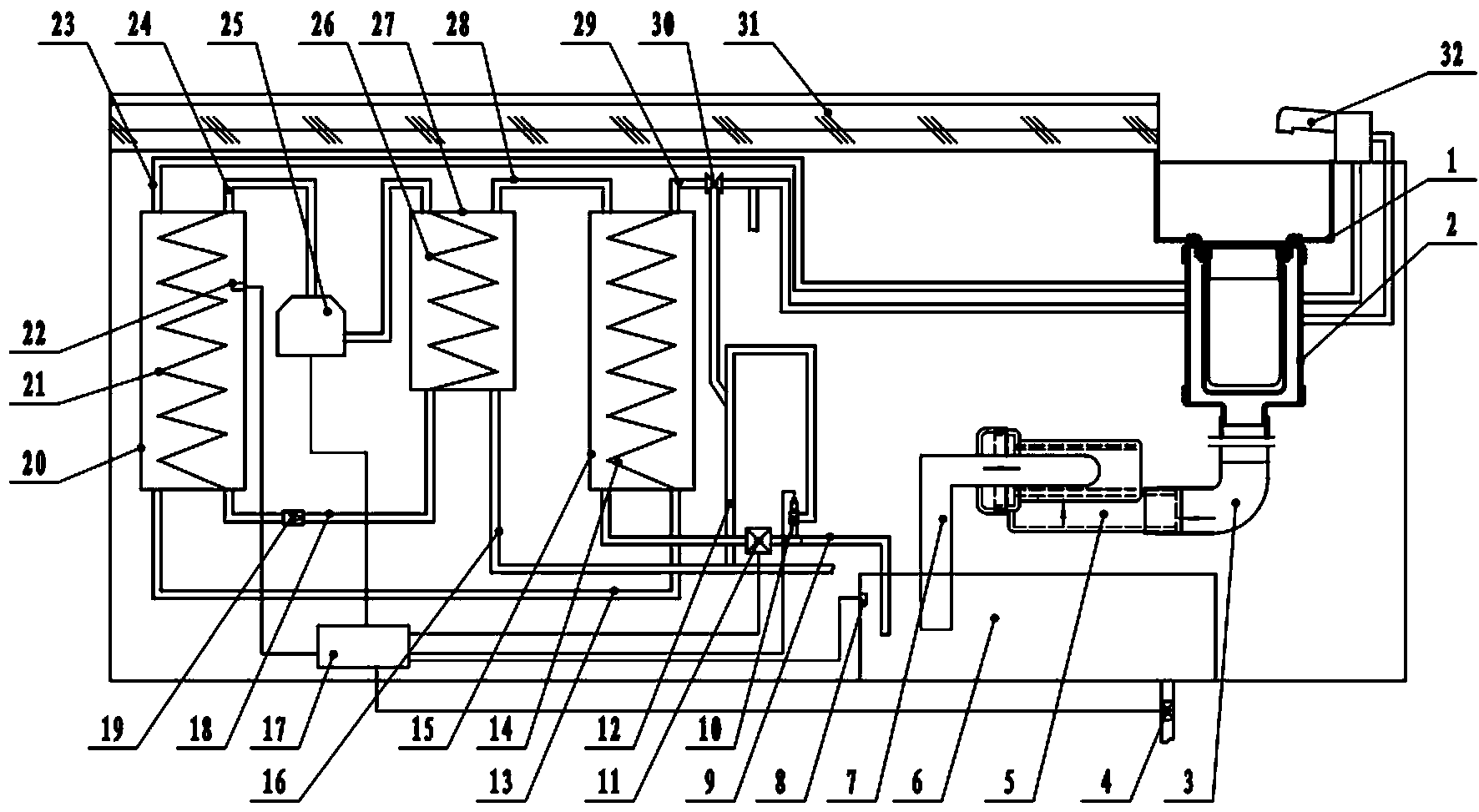

所述的热水器为热泵式热水器，包括预热箱、热泵冷凝箱、压缩机和蒸发箱，预热箱内的自来水预热盘管上端连接有自来水进水管，自来水预热盘管的下端通过温水连接管与热泵冷凝箱的下端连接，热泵冷凝箱的上端通过热水出口管连接有花洒，热泵冷凝箱内的冷凝管上端通过冷凝连接管和压缩机与蒸发箱内的蒸发管的上端连接，蒸发管的下端通过蒸发连接管和节流元件与冷凝管下端连接，蒸发箱的上端通过温废水连接管与预热箱的上端连接，预热箱的下端通过废水管和水泵与废水中转箱连接;废水中转箱与水泵之间的废水管上安装有空心浮球密闭装置，空心浮球密闭装置通过虹吸破坏管与冷废水出水管连接;所述的空心浮球密闭装置，包括水平放置的三通和竖直放置的三通，水平放置的三通安装在废水管上，水平放置的三通竖直方向的管与竖直放置的三通的下端连接，竖直放置的三通的上端安装有探针，竖直放置的三通的空腔内放置有空心浮球，竖直放置的三通水平方向的管与虹吸破坏管连接;所述的热泵冷凝箱内安装有温度传感器;所述的废水中转箱内安装有水位传感器，废水中转箱底部连通有排水管，排水管上安装有电磁阀;温度传感器和水位传感器分别通过线路与控制器连接，控制器还分别通过线路与电磁阀、水泵、安装在空心浮球密闭装置上的探针和压缩机连接。
所述的一级过滤器，包括上部设有开口、底部设有出水口的壳体，所述壳体的上部外侧与下固定件连接，在所述壳体内设有滤筒，所述滤筒进水口部与上固定件连接，所述上固定件与下固定件螺纹连接;在所述滤筒内设置有滤袋，所述滤袋进水口部套在设有卡槽的下卡件的外壁，所述下卡件的卡槽与上卡件的卡销活动连接，所述上卡件的进水口部具有凸缘，所述凸缘压接在所述上固定件相应的承接台上;在上固定件与洗涤盆出水口边缘以及下固定件与洗涤盆出水口边缘之间均设置有胶垫。
所述的二级过滤器，包括过滤壳体盖、过滤壳体和过滤网，所述的过滤壳体呈中空的筒状，过滤壳体的下部设置有进水口管，进水口管与过滤壳体的内腔连通，过滤壳体上设置有出水口管，出水口管也与过滤壳体的内腔连通，过滤壳体的内腔设置有两条过滤网卡槽，过滤网通过过滤网卡槽安装在过滤壳体内，过滤网将出水口管和进水口管在过滤壳体的内腔分隔;过滤壳体盖通过螺纹连接安装在过滤壳体的过滤网安装进出口处，并将过滤网限位在过滤壳体内。美容美发的废水从过滤壳体的下部的进水口管进入，从过滤壳体上的出水口管排出，出水口管的位置比进水口管高，过滤网将出水口管和进水口管在过滤壳体的内腔分隔;长头发等长的杂物会缠绕在过滤网上。
两条过滤网卡槽的中心线与过滤壳体内腔的竖向中心线呈25-35度角。过滤壳体的内腔设置有两条过滤网卡槽，过滤网通过过滤壳体内腔设置的过滤网卡槽安装在过滤壳体内，可以防止过滤网在过滤壳体内腔转动。
所述的过滤网，包括拉耳、滤网架和滤网，所述的滤网安装在滤网架上，滤网架的伸入过滤壳体端设置有内挡板，滤网架的另一端设置有外挡板，外挡板上设置有拉耳。拉耳的设置方便将过滤网安装在过滤壳体内。
所述的壳体为工程塑料壳体，所述的滤筒为不锈钢网滤筒;所述的滤袋为无纺布滤袋。
所述的自来水进水管上安装有减压阀，减压阀的减压口与虹吸破坏管连接。
本发明废水热能回收利用的美发床具有如下有益效果：
1、本发明的废水热能回收利用的美发床比现有热水装置的热效率高，且工作稳定，能持续提供热自来水，当外界温度过低时，也能保证一定的热效率，不影响正常工作，充分吸收利用废水中的热量。带有热量的废水经过过滤后，被抽送到预热箱内对自来水预热盘管内的冷自来水进行预热，预热后的自来水进入热泵冷凝箱中，还有余温的废水通过温废水连接管进入蒸发箱中，最后从蒸发箱下端的冷废水出水管排出。由于压缩机的作用，冷媒在蒸发箱中吸收废水的余热，在热泵冷凝箱的冷凝管中放热对热泵冷凝箱的自来水进行加热，热水通过热水出口管输送到水龙头处，为美容美发工作提供热水。另外，废弃热水降温后排放，不容易滋生细菌、降低环境污染。
2、本发明废水热能回收利用的美发床是将洗涤盆中排出的废水经过一级过滤器和二级过滤器过滤后由出水管排放到污水处理池，经过一级过滤器和二级过滤器过滤后能将毛发彻底过滤，保证使用美发床时不会因为头发和颗粒污物的流出造成出水管道的堵塞和影响到美发床内的设施，及热量回收工作。
3、本发明的一级过滤器使用可更换一次性无纺布作为滤袋，过滤效果好且成本低廉，滤袋由卡件固定，安装和更换方便。
4、本发明的一级过滤器在滤袋外再增设不锈钢滤网滤筒，在更换或清洗滤袋时以及滤袋不慎损坏时，漏掉的头发和颗粒污物无法进入排水道，确保过滤的可靠性。
5、本发明的二级过滤器结构简单，设置巧妙，可将洗发时脱落的长头发有效阻挡在过滤网上，保证使用美发床时不会因为头发流出造成出水管道的堵塞和影响到美发床内的设施。
5、由于采用上述技术方案，本发明之废水热能回收利用装置比现有热水装置的热效率高，且工作稳定，能持续提供热自来水，当外界温度过低时，也能保证一定的热效率，不影响正常工作，另外，废弃热水降温后排放，不容易滋生细菌、降低环境污染。
6、废水中转箱与水泵之间的废水管上安装有空心浮球密闭装置，空心浮球密闭装置通过虹吸破坏管与冷废水出水管连接，虹吸破坏管避免蒸发箱和预热箱中的废水被完全排出，影响后面热水加热工作。空心浮球密闭装置在能在水泵启动时，其密闭作用，防止外部空气进入废水管，空心浮球密闭装置内的空心浮球能上下移动，使用久了也不会粘结，工作稳定。
