申请日2017.02.24
公开(公告)日2017.09.29
IPC分类号G01N1/14
摘要
本实用新型涉及污水采样设备技术领域，具体涉及一种均匀采样的污水采集器;它包括导线、水泵开关、电机开关、电池盒、水筒、搅拌杆、出水管、水泵、电机、电机安装板、进水管;水泵开关、电池盒和水泵之间通过导线电性连接;电机开关、电池盒和电机之间通过导线电性连接;电机安装在电机安装板上;电机安装板设在水筒上;搅拌杆穿过电机安装板后和电机驱动轴固定;搅拌杆位于水筒中;水筒一侧设有进水管;进水管和出水管之间通过水泵相连接;本实用新型一种均匀采样的污水采集器，它采用搅拌棒在水筒内旋转，将上下层面的污水搅拌均匀，通过水泵将搅拌均匀后的污水抽到盛水器皿中，能够保证采集到的污水处于平均状态，给污水实验提供了可靠的污水样本。
权利要求书

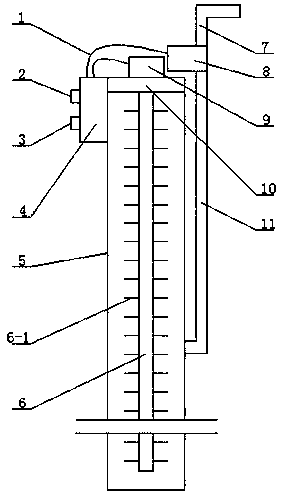

1.一种均匀采样的污水采集器，其特征在于：它包括导线(1)、水泵开关(2)、电机开关(3)、电池盒(4)、水筒(5)、搅拌杆(6)、出水管(7)、水泵(8)、电机(9)、电机安装板(10)、进水管(11);水泵开关(2)、电池盒(4)和水泵(8)之间通过导线(1)电性连接;电机开关(3)、电池盒(4)和电机(9)之间通过导线(1)电性连接;电机(9)安装在电机安装板(10)上;电机安装板(10)设在水筒(5)上;搅拌杆(6)穿过电机安装板(10)后和电机(9)驱动轴固定;搅拌杆(6)位于水筒(5)中;水筒(5)一侧设有进水管(11);进水管(11)和出水管(7)之间通过水泵(8)相连接。
2.根据权利要求1所述的一种均匀采样的污水采集器，其特征在于：所述水筒(5)为两端敞开，中间空心的管状。
3.根据权利要求1所述的一种均匀采样的污水采集器，其特征在于：所述搅拌杆(6)的周围设有搅拌棒(6-1)。
4.根据权利要求1所述的一种均匀采样的污水采集器，其特征在于：所述出水管(7)为L形。
5.根据权利要求1所述的一种均匀采样的污水采集器，其特征在于：所述水泵(8)为往复泵。
6.根据权利要求1所述的一种均匀采样的污水采集器，其特征在于：所述进水管(11)为L形。
说明书
一种均匀采样的污水采集器
技术领域
本实用新型涉及污水采样设备技术领域，具体涉及一种均匀采样的污水采集器。
背景技术
污水处理一般分为生产污水处理和生活污水处理。生产污水包括工业污水、农业污水以及医疗污水等，而生活污水就是日常生活产生的污水，是指各种形式的无机物和有机物的复杂混合物，包括：①漂浮和悬浮的大小固体颗粒;②胶状和凝胶状扩散物;③纯溶液。污水严重影响了人们的生活质量，威胁着人们的健康，并且稀缺的水资源一度的减少，越发的引起国家对污水处理的重视性。污水处理的基础是对污水进行采样，然后根据实验数据制定相应的污水处理方案。现有的采样方式是对不同水层的污水进行采样，然后分别实验取平均值，这种取样方式需要人为选取不同的取样水层，并且无论如何人工分层取样，效果依然是不够平均，导致实验结果跟实际的污水数据有很大的出入，影响以后的污水处理方案;市场上尚且不具备能够精确取样的污水采样器。
实用新型内容
本实用新型的目的在于针对现有技术的缺陷和不足，提供一种结构简单，设计合理、使用方便的一种均匀采样的污水采集器，它包括导线、水泵开关、电机开关、电池盒、水筒、搅拌杆、出水管、水泵、电机、电机安装板、进水管;水泵开关、电池盒和水泵之间通过导线电性连接;电机开关、电池盒和电机之间通过导线电性连接;电机安装在电机安装板上;电机安装板设在水筒上;搅拌杆穿过电机安装板后和电机驱动轴固定;搅拌杆位于水筒中;水筒一侧设有进水管;进水管和出水管之间通过水泵相连接。
采用上述结构后，本实用新型有益效果为：本实用新型所述的一种均匀采样的污水采集器，它采用搅拌棒在水筒内旋转，将上下层面的污水搅拌均匀，通过水泵将搅拌均匀后的污水抽到盛水器皿中，能够保证采集到的污水处于平均状态，给污水实验提供了可靠的污水样本。
